5.7 Vérification et réglage du jeu des soupapes

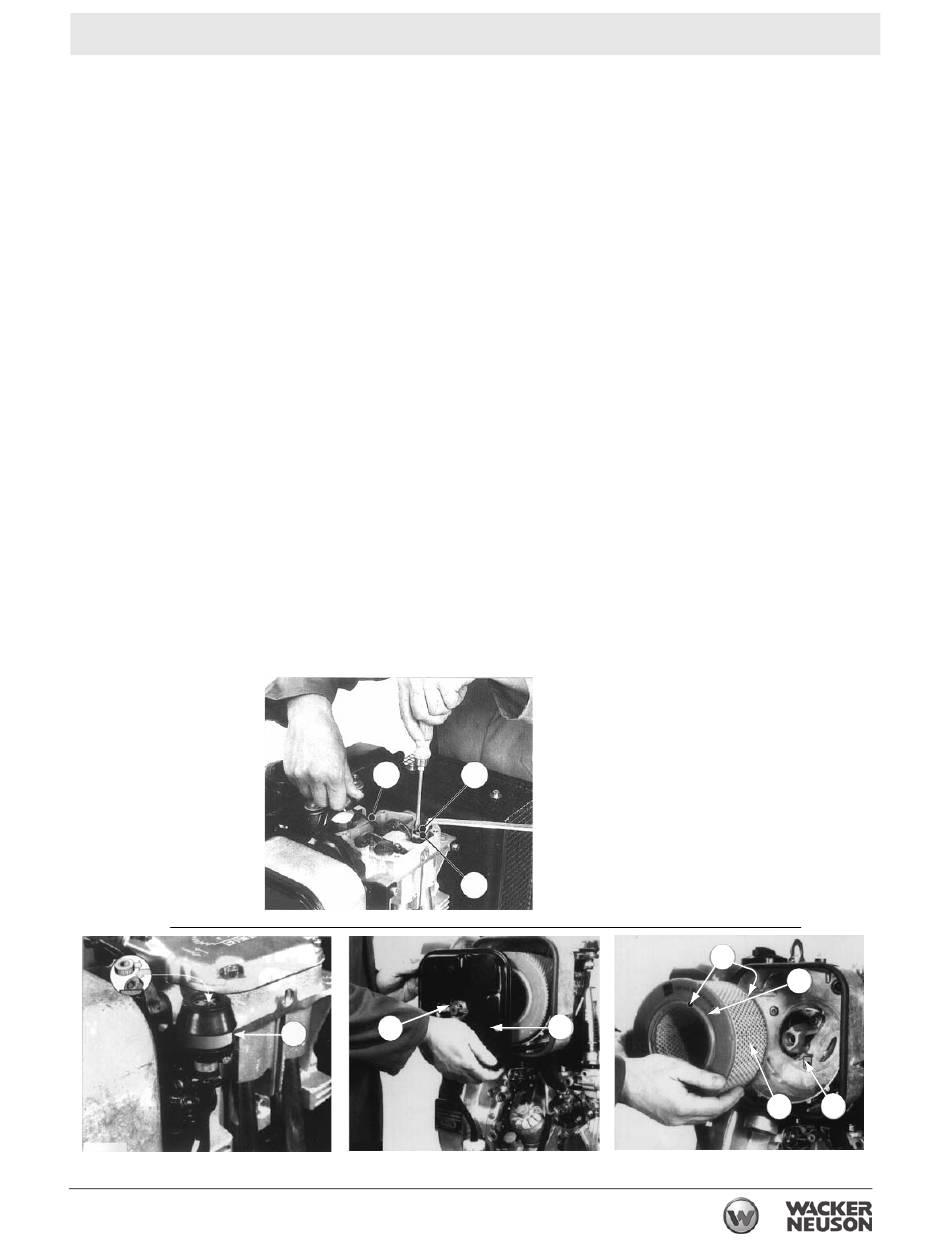

Voir l'illustration : wc_gr001353
5.7.1
5.7.2
5.7.3
5.7.4
5.7.5
5.7.6
5.7.7
5.7.8
5.7.9
wc_tx000295fr.fm
Arrêter la machine, engager le frein de stationnement et couper
le moteur.
S'assurer que le levier de compression est sur position 0. Voir la
section Démarrage de la machine.
Déposer le couvercle de la culasse et le joint.
Donner un tour complet au moteur dans la direction normale de
rotation jusqu'à ce que la compression soit perceptible.
Vérifier le jeu de la soupape d'admission entre le culbuteur et la tige de
vanne à l'aide d'une jauge d'épaisseur (a).
Si le jeu des soupapes est incorrect, desserrer l'écrou à six pans (c).
Remarque : Pour le jeu des soupapes, voir la section Données
techniques.
Tourner la vis de réglage (b) à l'aide d'un tournevis jusqu'à ce que la
jauge d'épaisseur (a) puisse juste être tirée entre le culbuteur et la tige
de vanne avec une légère résistance au mouvement, après resserrage
de l'écrou (c).
Reprendre le réglage avec la soupape de sortie.
Placer un joint neuf sous le couvercle de la culasse, réinstaller le
couvercle de la culasse et serrer les vis uniformément.
Faire tourner brièvement le moteur et s'assurer que le couvercle de la
culasse ne fuit pas.
