PR 4500 indicateur / façade de programmation
Fonctionnalité
Le menu simple, structuré à l'aide de questions, guide automatiquement l'utilisateur par un menu
déroulant et rend ainsi aisé l'utilisation du produit. Voir la description des fonctions et options de
configuration dans la section « Configuration / utilisation des touches de fonction ».
Application
• Interface de communication pour la modification des paramètres de fonctionnement du 4104.
• Peut être transféré d'un module à d'autres du même type et charger la configuration du premier
• Quand le PR 4500 est monté sur le module, il affiche les valeurs du process et l'état du module.
Caractéristiques techniques
• Affichage LCD sur quatre lignes :
• L'accès à la programmation peut être bloqué par un mot de passe. Ce mot de passe est sauvegardé
1: Insérez les crochets du PR 4500 dans les trous en haut du module.
2 : Poussez le bas du PR 4500 vers le module.
Démontage du PR 4500
3 : Appuyez sur le bouton de déclenchement en dessous du PR 4500
4 : Puis tirez le PR 4500 vers le haut.
module vers les modules suivants.
Ligne 1 (5,57 mm de haut) affiche la valeur de process à l'échelle prévue - OK ou Erreur.
Ligne 2 (3,33 mm de haut) affiche l'unité de grandeur sélectionnée.
Ligne 3 (3,33 mm de haut) affiche la valeur sortie analogique, ou le numéro de répère.
Ligne 4 affiche l'état de la communication entre le PR 4500 et le module ainsi que la tendance de la
mesure.
dans le module afin d'assurer un haut niveau de protection contre les modifications non autorisées.

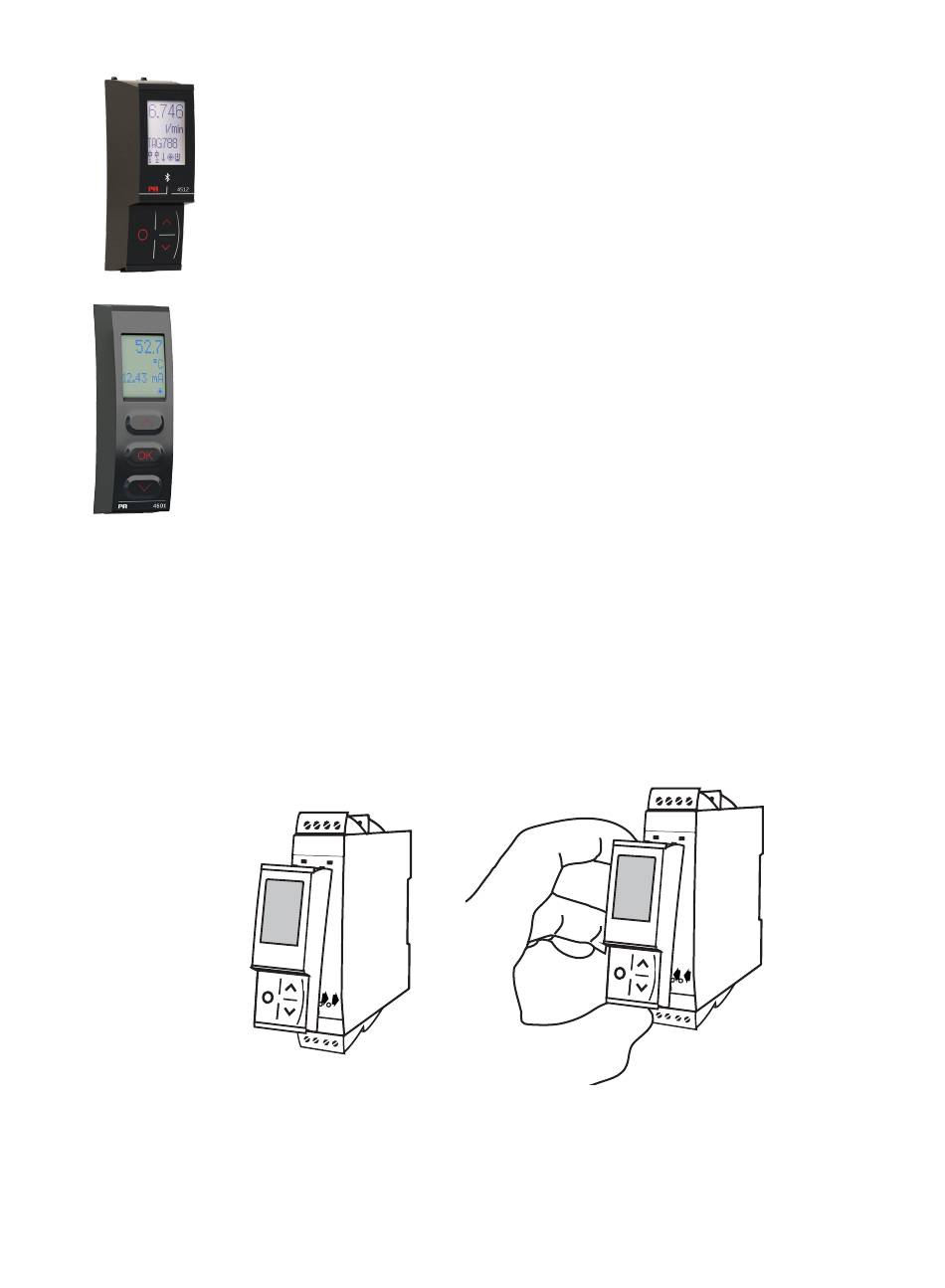

Montage / démontage du PR 4500
1
2
3
4104V103-FR
4
