PR 4511/4501 indicateur / façade de programmation
Fonctionnalité
Le menu simple, structuré à l'aide de questions, guide automatiquement l'utilisateur par un menu
déroulant et rend ainsi aisé l'utilisation du produit. Voir la description des fonctions et options de
configuration dans la section « Configuration / utilisation des touches de fonction ».
Application
• Interface de communication pour la modification des paramètres de fonctionnement du 4179.
• Peut être transféré d'un module à d'autres du même type et charger la configuration du premier
• Quand le 4511/4501 est monté sur le module, il affiche les valeurs du process et l'état du module.
Caractéristiques techniques
• Affichage LCD sur quatre lignes :
• L'accès à la programmation peut être bloqué par un mot de passe. Ce mot de passe est sauvegardé
1: Insérez les crochets du 4511/4501 dans les trous en haut du module.
2 : Poussez le bas du 4511/4501 vers le module.
Démontage du 4511/4501
3 : Appuyez sur le bouton de déclenchement en dessous du 4511/4501
4 : Puis tirez le 4511/4501 vers le haut.
module vers les modules suivants.
Ligne 1 (5,57 mm de haut) affiche la valeur de process à l'échelle prévue - OK ou Erreur.
Ligne 2 (3,33 mm de haut) affiche l'unité de grandeur sélectionnée.
Ligne 3 (3,33 mm de haut) affiche la valeur sortie analogique, ou le numéro de répère.
Ligne 4 affiche l'état de la communication entre le 4501/4511 et le module ainsi que la tendance
de la mesure.
dans le module afin d'assurer un haut niveau de protection contre les modifications non autorisées.

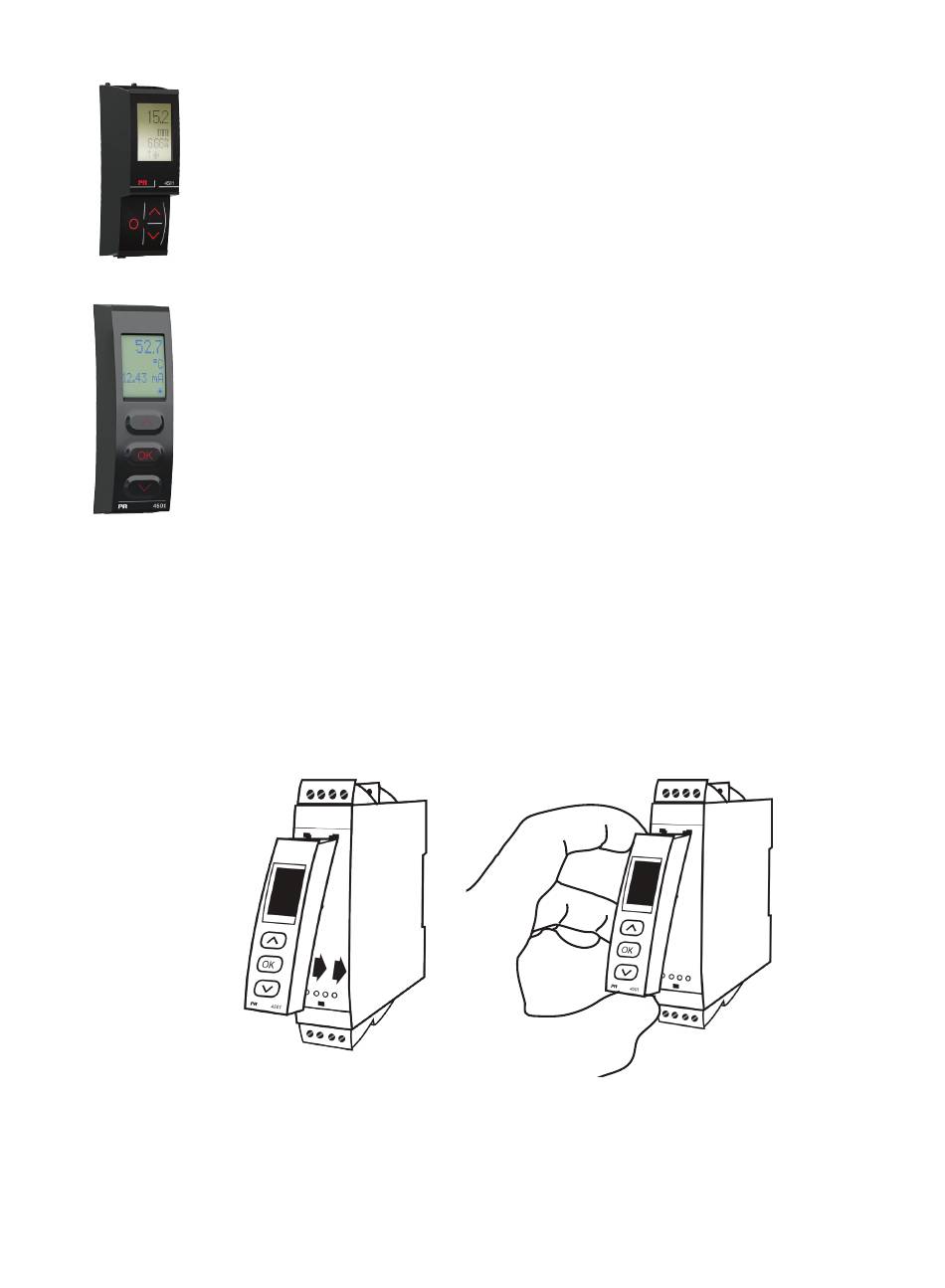

Montage / démontage du PR4511/4501
1
2
3
4179V100-FR
4
4
3
9
