Pompes submersibles pour eaux chargées
Description de la série Wilo-EMU FA (variante standard)
S ° L R
Construction

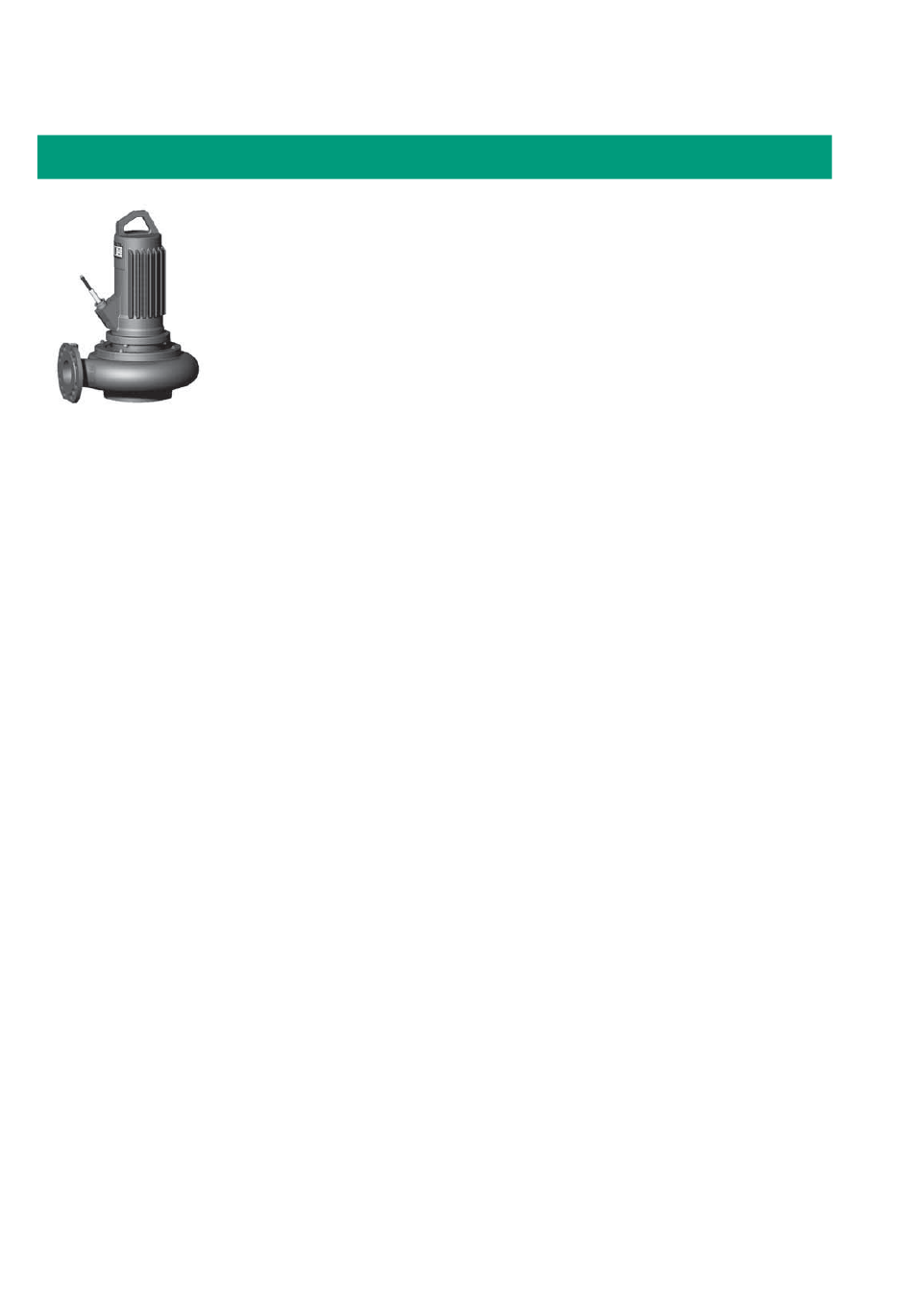

Pompe submersible pour eaux chargées
Dénomination
p. ex. :
Wilo-EMU FA 08.22W-133+T12-2/11
FA
Pompe submersible pour eaux chargées
08
Diamètre du raccord côté refoulement DN 80
22
Indice de puissance
W
Forme de la roue (W = roue Vortex, E = roue monocanal)
133
Diamètre de la roue [mm]
T
Version du moteur
12
Cylindrée
2
Nombre de pôles
11
Longueur du paquet [cm]
Domaines d'application
•
Transport des eaux chargées contenant des matières solides dans les
stations d'épuration et stations de pompage
•
Drainage local, retenue des eaux et prise des eaux sanitaires
•
Applications industrielles et dans les constructions
Particularités/Avantages du produit
•
Fonctionnement en installation immergée stationnaire ou transpor-
table
•
Exécution robuste en fonte grise
•
Installation simple grâce au dispositif d'accrochage ou au pied de
pompe
•
Entrée de câble avec étanchéité longitudinale
•
Longueur de câble 10 m
•
Homologation ATEX
Caractéristiques techniques
•
Alimentation réseau : 3~400 V, 50 Hz
•
Mode de fonctionnement immergé : S1
•
Mode de fonctionnement non-immergé : S2-15 ou S2-30 (en fonc-
tion du modèle)
•
Surveillance thermique du moteur
•
Classe de protection : IP 68
•
Classe d'isolation : F
•
Température du fluide : 3 - 40 °C
•
Longueur du câble : 10 m
•
Granulométrie de 6 mm à 100 mm.
•
Roulements à lubrification permanente
•
Profondeur d'immersion max. : 12,5 m
198
Équipement/Fonction
•
Installation à sec stationnaire en fonctionnement intermittent S1 et
S2 possible (en fonction du modèle)
•
Exécution lourde et robuste en fonte grise
•
Installation aisée grâce au dispositif d'accrochage ou au pied de la
pompe
Matériaux
•
Corps de pompe : EN-GJL-250
•
Roue : EN-GJL ou EN-GJS
•
Joints statiques : NBR
•
Garniture mécanique côté pompe : SiC/SiC
•
Garniture mécanique côté moteur : SiC/SiC (en fonction du modèle)
•
Garniture étanche de l'arbre côté moteur : NBR (en fonction du mo-
dèle)
•
Carter moteur : EN-GJL-250
•
Arbre : acier inoxydable 1.4021
Description/construction
Pompe submersible pour eaux chargées comme groupe monobloc
immergé pour l'installation immergée stationnaire et transportable.
Hydraulique
La sortie côté refoulement est conçue comme des raccords à brides
horizontaux (exception : FA 05.11W). La matière sèche possible max.
est de 8 % max. en fonction du type de roue et d'hydraulique.
Les formes de roue suivantes sont utilisées :
•
Roue Vortex (W)
•
Roue monocanal (E)
Chaque système hydraulique monocanal (E) est équipé d'une bague
d'usure et d'une bague de roulement en matériau trempé (exception :
FA 08.41E). Cela garantit une efficacité élevée et constante à long
terme du groupe.
Moteur
Les moteurs ventilés (moteur T) transmettent directement leur cha-
leur dissipée au fluide environnant via les pièces de corps et peuvent
être utilisés immergés en fonctionnement continu. En fonction de
leur taille, ils peuvent également être utilisés non-immergés en ser-
vice temporaire.
Les moteurs remplis d'huile (FA 05.11W et FA 05.33E) transmettent
leur chaleur dissipée au fluide véhiculé via un échangeur de chaleur
intégré. C'est pourquoi ces moteurs sont adaptés pour le fonctionne-
ment continu à l'état immergé et non-immergé.
Une chambre d'étanchéité est présente pour protéger les moteurs
contre l'entrée de fluide. Cette dernière est accessible de l'extérieur
et peut être surveillée en option par une électrode de chambre
d'étanchéité.
Tous les fluides de remplissage utilisés sont intrinsèquement biodé-
gradables et inoffensifs pour l'environnement.
L'entrée câble des moteurs T présente une étanchéité longitudinale.
La longueur du câble est de 10 m.
Etanchement
En fonction du type de moteur, les variantes suivantes sont possibles
pour l'étanchement côté fluide et moteur :
•
Variante H : côté fluide avec une garniture mécanique, côté moteur
avec joint pour arbre tournant
•
Variante G : deux garnitures mécaniques indépendantes l'une de
l'autre
Catalogue Wilo Technique du bâtiment – 50 Hz – Eaux chargées et eaux usées – Edition 2011/2012 – Sous réserve de modifications
