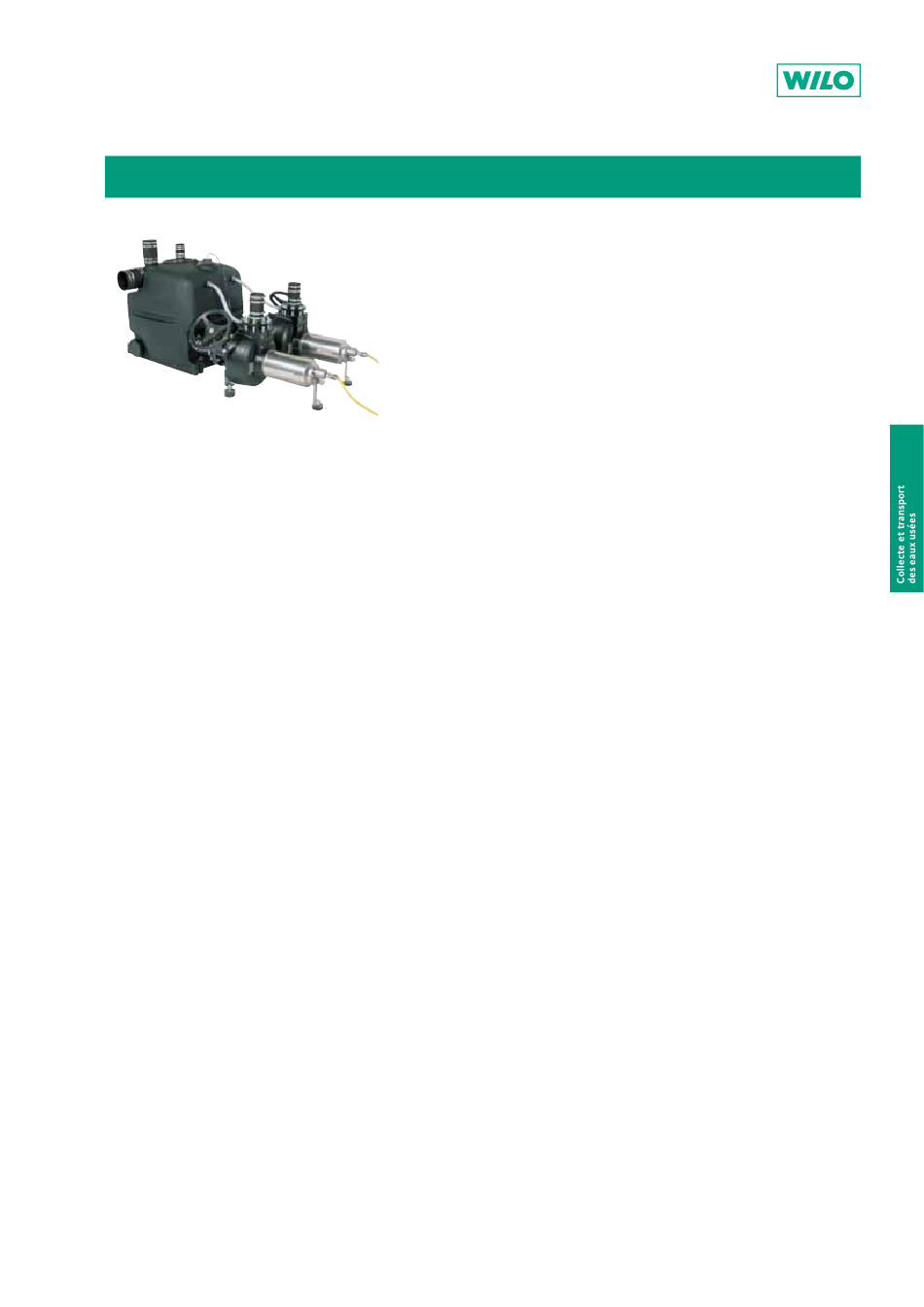

Description de la série Wilo-DrainLift XXL
S ° R L T
Construction
Station de relevage pour eaux chargées avec 2 pompes installées en
fosse sèche
Dénomination
Exemple :
WILO-DrainLift XXL 1080-2/8,4
XXL
Station de relevage pour eaux chargées pour grands
objets
10
10 = bride de refoulement DN 100
8 = bride de refoulement DN 80
80
80 = volume total 800 l
40 = volume total 400 l
2
Station à pompe double
/8,4
Puissance P
par pompe [kW]
2
Domaine d'application
Station de relevage pour eaux chargées pour le drainage des maisons
d'habitation et des bâtiments commerciaux (p. ex. restaurants,
grands magasins etc.). -Les eaux chargées qui ne peuvent pas être
conduites aux égouts grâce à l'inclinaison naturelle et les eaux char-
gées des installations de toilette qui se trouvent au-dessous du ni-
veau de reflux doivent être conduites aux canalisation publiques
grâce à une station de relevage automatique selon DIN EN 12056/DIN
1986-100. Les eaux chargées contenant des huiles minérales ou des
mélanges explosifs, doivent être conduites à travers des séparateurs
d'huile et d'hydrocarbures, les eaux chargées contenant des graisses
passeront à travers un séparateur de graisse et les eaux contenant du
sable à travers des filtres à sable.
Particularités/Avantages du produit
•
Grand volume de la cuve
•
Poids réduit des différents composants
•
Large spectre de prestation
•
Fonctionnement continu possible (grâce à la chemise de refroidisse-
ment intégrée)
Caractéristiques techniques
•
Alimentation réseau 3~400 V, 50 Hz
•
Puissance absorbée P
en fonction du type de 2,3 à 10,0 kW
1
•
Longueur du câble entre l'installation et le coffret de commande
10 m
•
Mode de fonctionnement S1, S3
•
Température max. du fluide véhiculé 40 °C, brièvement 65 °C
•
Température ambiante max. 40 °C
Catalogue Wilo Technique du bâtiment – 50 Hz – Eaux chargées et eaux usées – Edition 2011/2012 – Sous réserve de modifications
•
Granulométrie en fonction du type, 78 mm à 95 mm
•
Raccordement en fonction du type DN 80 ou DN 100
•
Raccordement d'alimentation 3 x DN 100/150, 1 x DN 100
•
Raccordement de purge d'air DN 70 mm
•
Hauteur d'alimentation min. (niveau d'installation jusqu'au centre de
l'alimentation) 700 mm
•
Classe de protection (sans coffret de commande) IP 68
•
Volume brut de la cuve 400/800 l
•
Volume de commutation 200/400 l
Matériaux
•
Carter moteur : acier inoxydable 1.4404 (AISI 316L)
•
Hydraulique : plastique PUR
•
Cuve : plastique PE
Équipement/Fonction
•
Chemise de refroidissement
•
Surveillance technique du moteur et contrôle d'étanchéité
•
Pilotage du niveau avec capteur de niveau
•
Contact sec
•
Câble de pompe déconnectable
•
Raccord de tuyaux flexibles pour purge
•
Raccord de tuyaux flexibles pour pompe manuelle à membrane
•
Kit pour le raccordement de la conduite de refoulement
•
Matériel de fixation
•
Coffret de commande avec barrière Zener dans le corps
Description/construction
Station de relevage pour eaux chargées à moteur immergé, prête à
être raccordée (hauteur de submersion : 2 mWS, durée de
submersion : 7 jours), avec un ou deux réservoirs collecteurs étanches
au gaz et à l'eau. Equipée de deux pompes pour eaux chargées de la
gamme Wilo-Drain TP 80 ou TP 100 (matériau : Inox et composite).
Maniement aisé en raison d'un poids total faible de l'installation, p.
ex. installation à pompe double avec pompe TP 80, seulement 160 kg
(poids individuel le plus élevé : pompe 62 kg). Vidange optimale de la
cuve grâce à une aspiration en profondeur.
Attention : Le coffret de commande n'est pas immergé et doit donc
être disposé de façon à ce qu'il soit protégé contre la submersion.
Étendue de la fourniture
•
Coffret de commande piloté par un microprocesseur avec un mode de
fonctionnement de changement, de réserve et d'appoint, contacts
secs et témoins lumineux pour le fonctionnement et les défauts pour
chaque pompe.
•
Raccord élastique de tuyaux flexibles pour la purge DN 70.
•
Raccord élastique de tuyaux flexibles pour le raccordement d'une
pompe manuelle à membrane. Kit pour la connexion de la cuve avec la
pompe (comprenant une bride de purge avec flexible).
