Collecte et transport des eaux usées
Stations de relevage pour eaux chargées
Exemple d'installation Wilo-DrainLift XL

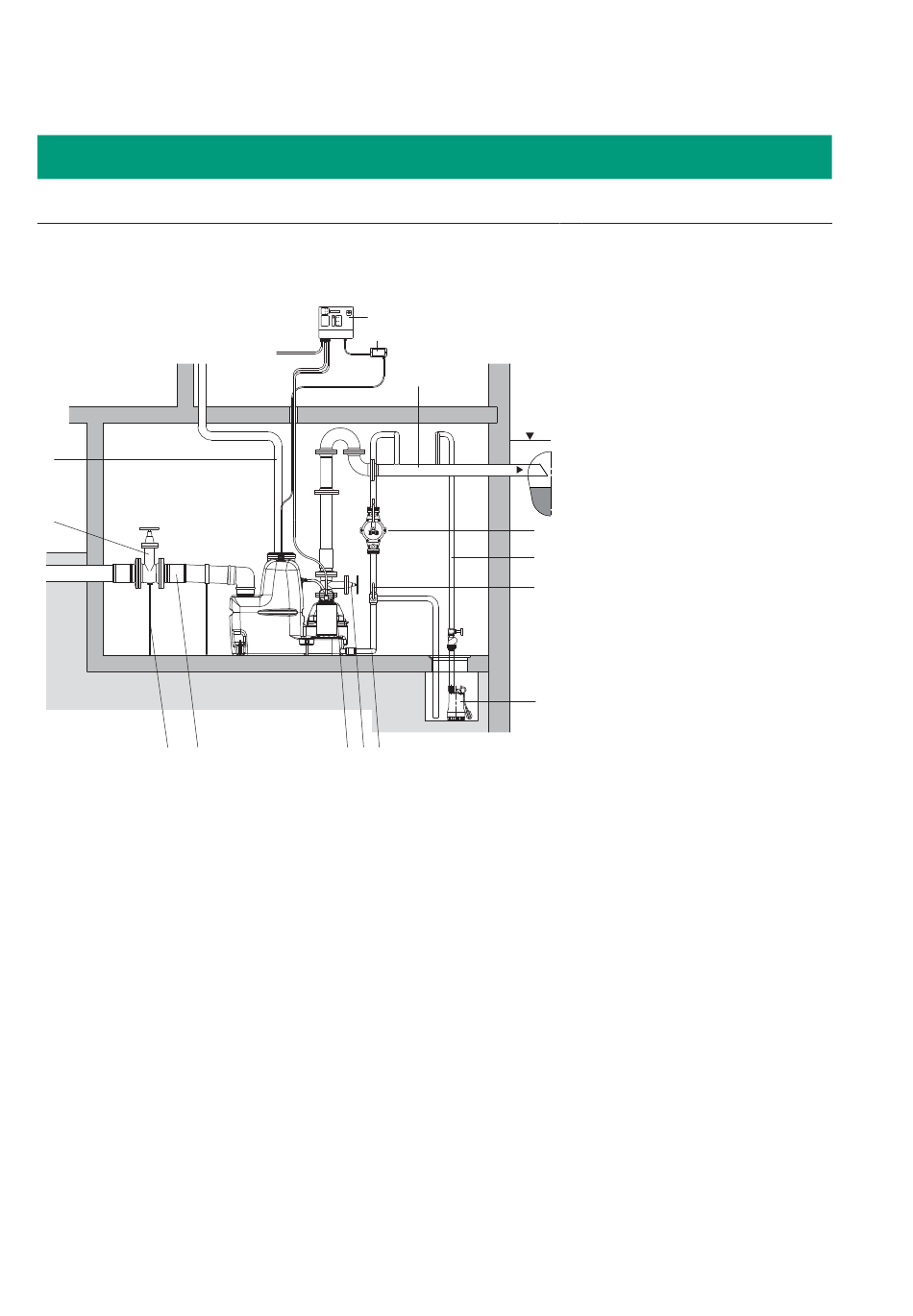

Schéma d'installation Wilo-DrainLift XL
1
4
5
346
3
7
6 8
Catalogue Wilo Technique du bâtiment – 50 Hz – Eaux chargées et eaux usées – Edition 2011/2012 – Sous réserve de modifications
14
13
2
15
12
9
11
10
1
Conduite de purge (par le toit)
2
Conduite de refoulement
3
Alimentation
4
Vanne d'arrêt de la conduite d'arrivée
5
Pilier de soutien en ferrure pour
l'allègement (recommandation)
6
Vanne d'arrêt de la conduite de
refoulement
7
Clapet anti-retour
8
Conduite de vidange de la cuve
9
Conduite de vidange du bassin tampon
10 Pompe d'assèchement
11 Vanne à trois voies
12 Pompe manuelle à membrane
13 Barrière de Zener
14 Appareillage électrique
15 Niveau de reflux (généralement le ni-
veau de la rue)
