1. Déconnecter les bornes L1/L2 des conducteurs actifs
2. Déconnecter la borne KE du conducteur de terre de protection de l'installation
3. Déconnecter la prise secteur

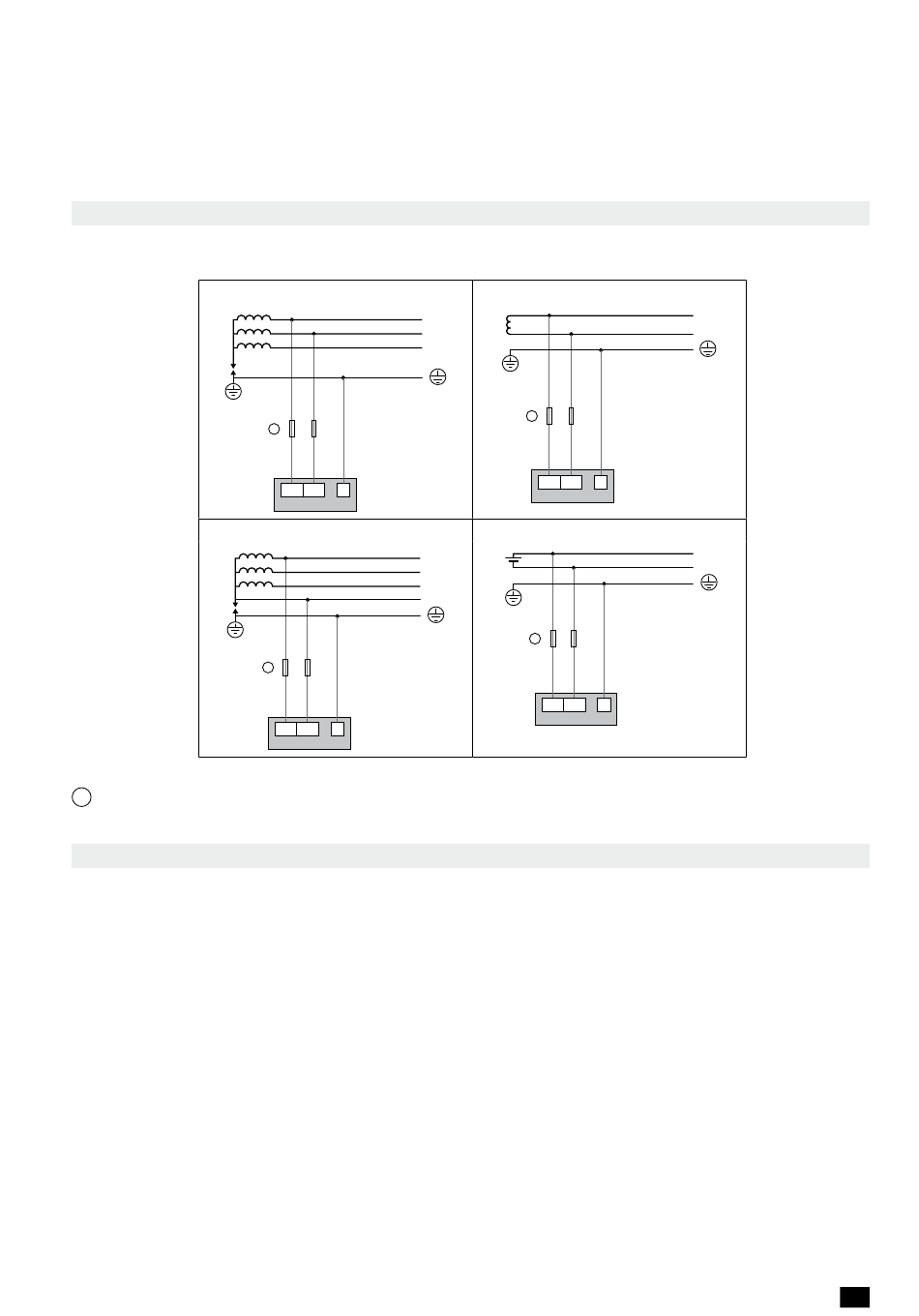

7.3. Raccordement suivant type de réseau
3-AC
3AC+N
Fusibles 2 A gG
1
7.4. Paramétrage du profil réseau
Suivant le type de réseau sur lequel la recherche de défaut a lieu, paramétrer au préalable le profil du réseau afin
d'ajuster la tension de mesure et le courant de localisation d'ISOM JP-61.
En règle générale :
• Profil « Contrôle-commande » = réseau de tension AC/DC inférieure à 120V,
• Profil « Distribution » = réseau de tension AC/DC supérieure à 120 V
Ce paramétrage se fait à partir de l'écran du JP-61 :
• Appui long sur touche « HOME »
• Menu « PARAMETRES » --> Code « 100 »
• Menu « CONFIGURER UN PRODUIT »
• Choisir appareil « Product_6 ID (...) »
• Menu « MESURE ISOLEMENT »
• Choisir profil « CIRCUIT COMMANDE » ou « DISTRIBUTION », puis valider par « ENVOYER LES PARAMETRES »
• Appui sur « QUICK-ACCESS » pour retour à l'écran général.
ISOM PS-61 - 547428A - SOCOMEC
L1
L2
L3
1
L1/+ L2/-
KE
JP-61
L1
L2
L3
N
1
L1/+ L2/-
KE
JP-61
AC
1
L1/+ L2/-
KE
JP-61
DC
1
L1/+ L2/-
KE
JP-61
L
N
L+
L-
FR
