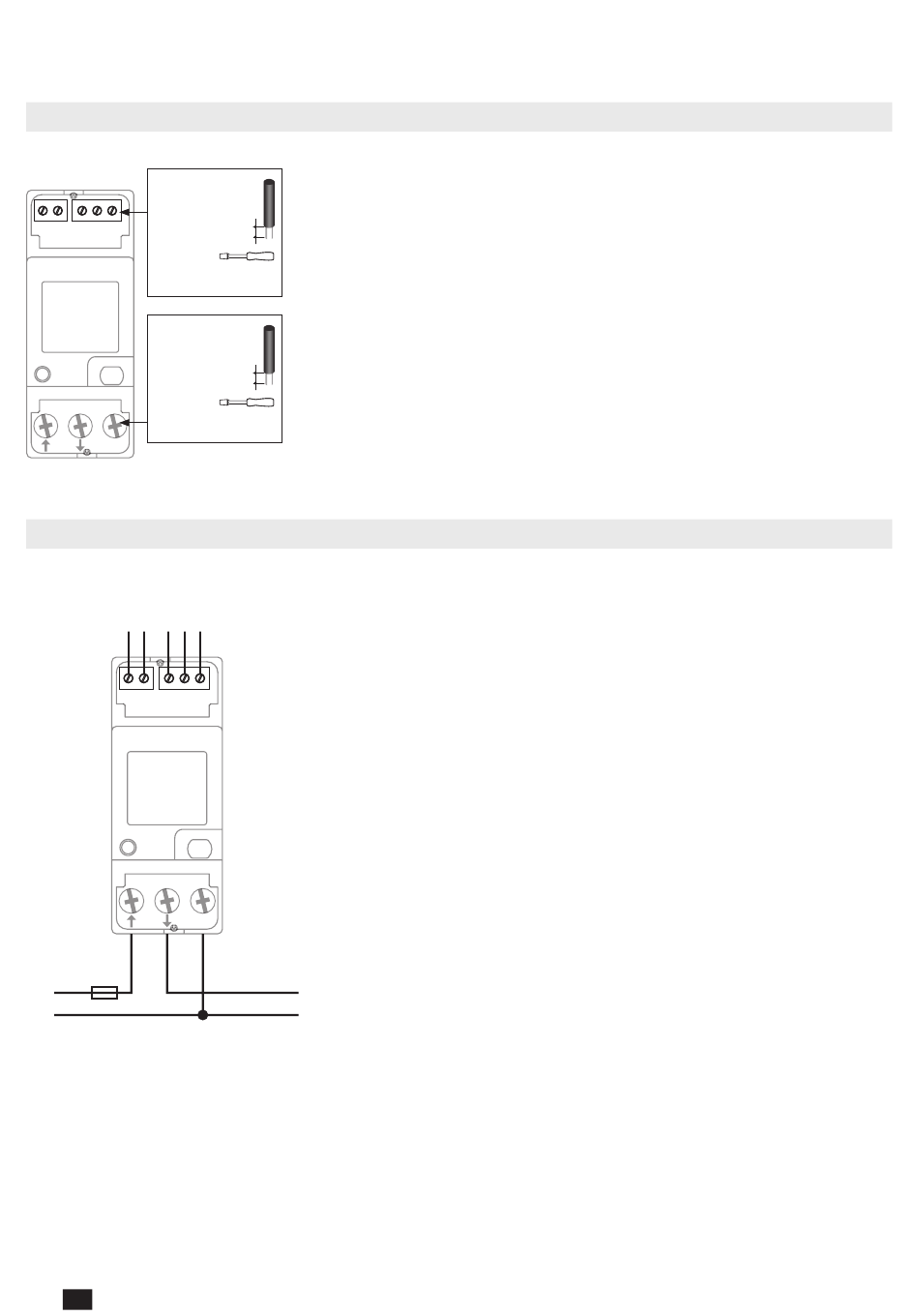

6. RACCORDEMENT
6.1. Raccordement COUNTIS E11/E12
Rigide / Souple
0.14 mm
2.5 mm
1
2
3 4 5
0.27in / 6.9mm
PZ2
Rigide / Souple
1.5 mm
0.47in / 12mm
PZ2
A-V
A
L1
N
6.2. Raccordement au réseau électrique et aux charges
Les COUNTIS E11/E12 s'utilisent sur des réseaux monophasés avec neutre.
T1/2 0201
1
2
3 4 5
A-V
A
L1
N
80A
L
N
230 VAC 50/60 Hz
10
FR
->
2
2
4.5 lb.in /
0.5 Nm max.
->
2
35 mm
2
17.70 lb.in /
2 Nm max.
Tarif
1-2: Changement de tarif:
0 VAC/DC --> Tarif 1
80...276 VAC/DC --> Tarif 2
Sortie impulsion 1
4-5: Ea+
Sortie impulsion 2
3-4: Er+
Sorties impulsion type optocoupleur 250VAC/DC
(100mA)
Réseau
L1 A-V: Entrée phase
L': A: Sortie phase
N: Connexion du neutre
L'
COUNTIS E11/E12 - 547977A - SOCOMEC
