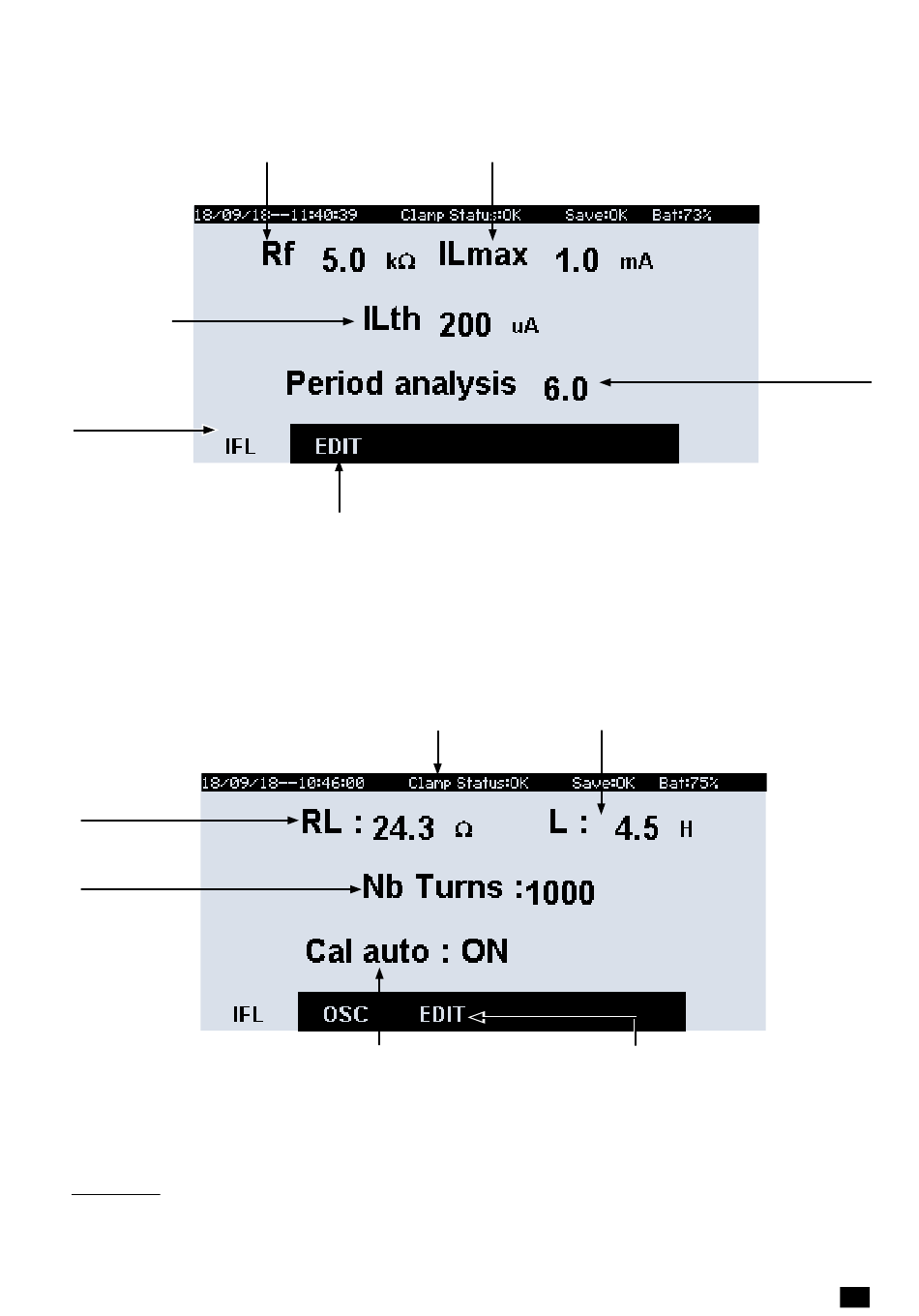

6 .2 .4 . Ecran IFL SET
L'objectif de cet écran est d'afficher et de configurer les paramètres liés aux calculs de mesure de l'isolement.
Résistance globale mesurée
par le CPI ou le JP-61
Seuil d'alarme
sur courant de
localisation IL.
Le buzzer
sonnera si
le courant de
localisation
mesuré est
au-dessus
de la valeur
configurée.
Retour à l'écran
IFL
6 .2 .5 . Ecran SENS
L'objectif de cet écran est de connaitre et modifier les paramètres de la pince de détection connectée
Résistance
interne de
la pince
Nombre
de spires de
la pince
Remarques :
• Les valeurs RL et L sont déterminées automatiquement lors du processus de calibration de la pince de détection.
• Le nombre de spires 1000 correspond par défaut aux pinces de détection SOCOMEC P-20, P-52 et P-120 (il ne
faut utiliser que les pinces Socomec).
ISOM PS-61 - 547428A - SOCOMEC
Courant de localisation maximal limité IL
à configurer suivant paramétrage JP-61
L'onglet EDIT permet
d'accéder à la modification
des paramètres
Statut connexion pince :
(voir page 13)
Indication du mode de calibration :
automatique ou manuel.
Le mode automatique ne peut
être utilisé qu'avec les pinces
SOCOMEC
Inductance caractéristique
de la pince
L'onglet EDIT permet d'accéder
à la modification des paramètres
Période d'ana-
lyse : à configurer
suivant para-
métrage JP-61
(sur un réseau
DC configurer la
période d'analyse
du L-60 sur 24 s
et 12 s sur le
FP-60)
