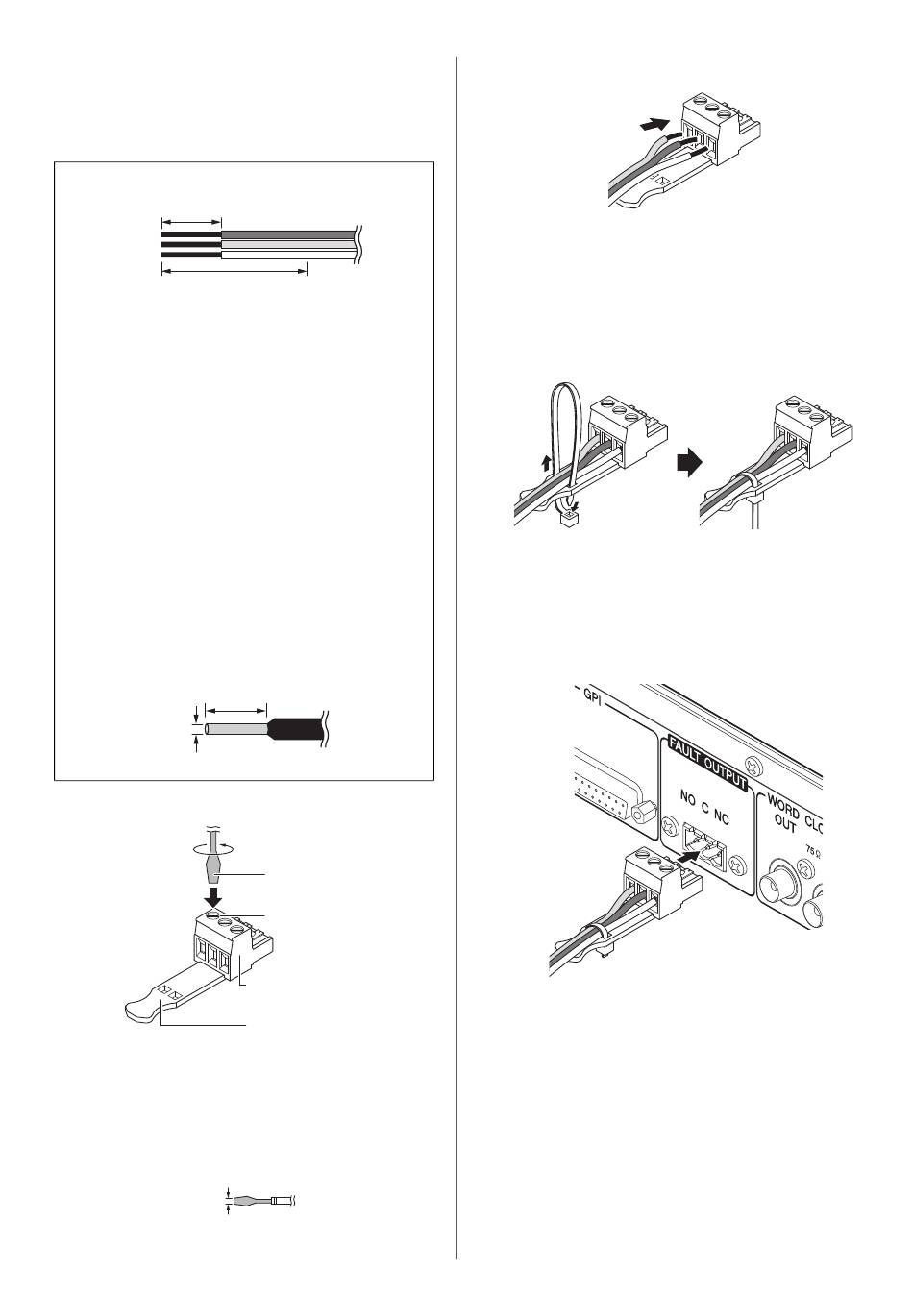

Connexion de la prise
Euroblock
Utilisez la prise Euroblock fournie pour effectuer les
branchements au connecteur FAULT OUTPUT.
Préparation du câblage
Environ 7 mm
• Utilisez des fils toronnés pour la prise Euroblock.
Tout d'abord, dénudez la gaine isolante au bout du
fil torsadé, comme illustré ci-dessous. Une fois que
les fils toronnés sont connectés à la prise Euroblock,
ils sont susceptibles de casser en raison de la fatigue
du métal due au poids du câble ou aux vibrations.
Dans le cas d'un montage en rack, utilisez dans la
mesure du possible un brochage en fil métallique
pour assembler les câbles et les fixer fermement
ensemble.
• Si vous prévoyez de brancher/débrancher la prise de
manière fréquente (dans le cas d'une installation
mobile, par exemple), nous vous recommandons
d'utiliser une prise munie d'une borne à tige avec
gaine isolante. Prenez soin d'utiliser une prise munie
d'une borne à tige dont la partie conductrice
présente un diamètre extérieur inférieur ou égal à
1,6 mm et une longueur d'environ 7 mm (tel que le
modèle AI 0,5 - 6 WH fabriqué par Phoenix Contact).
1,6 mm ou moins
1.
Desserrez les vis de la borne.
Desserrer
* L'explication suivante utilise, à titre d'exemple, une prise
Euroblock munie d'une languette.
NOTE
Utilisez un tournevis plat d'une largeur égale ou inférieure
à 3 mm.
12
DSP-RX(-EX) Mode d'emploi
Environ 20 mm
Environ 7 mm
Tournevis plat
Vis de la borne
Prise Euroblock
Languette
3 mm ou moins
2.
Insérez les câbles.
3.
Serrez fermement les vis de la borne.
Tirez doucement sur les câbles pour vérifier qu'ils
sont bien fixés.
4.
Fixez les câbles sur la languette à l'aide de
l'attache-câble fourni.
NOTE
Une fois les câbles fixés, vous pouvez couper la portion
inutile, si vous le souhaitez.
5.
Insérez la prise Euroblock dans le connecteur
FAULT OUTPUT situé sur le panneau arrière de
l'unité.
NO
C
NC
