Noms et fonctions des composants

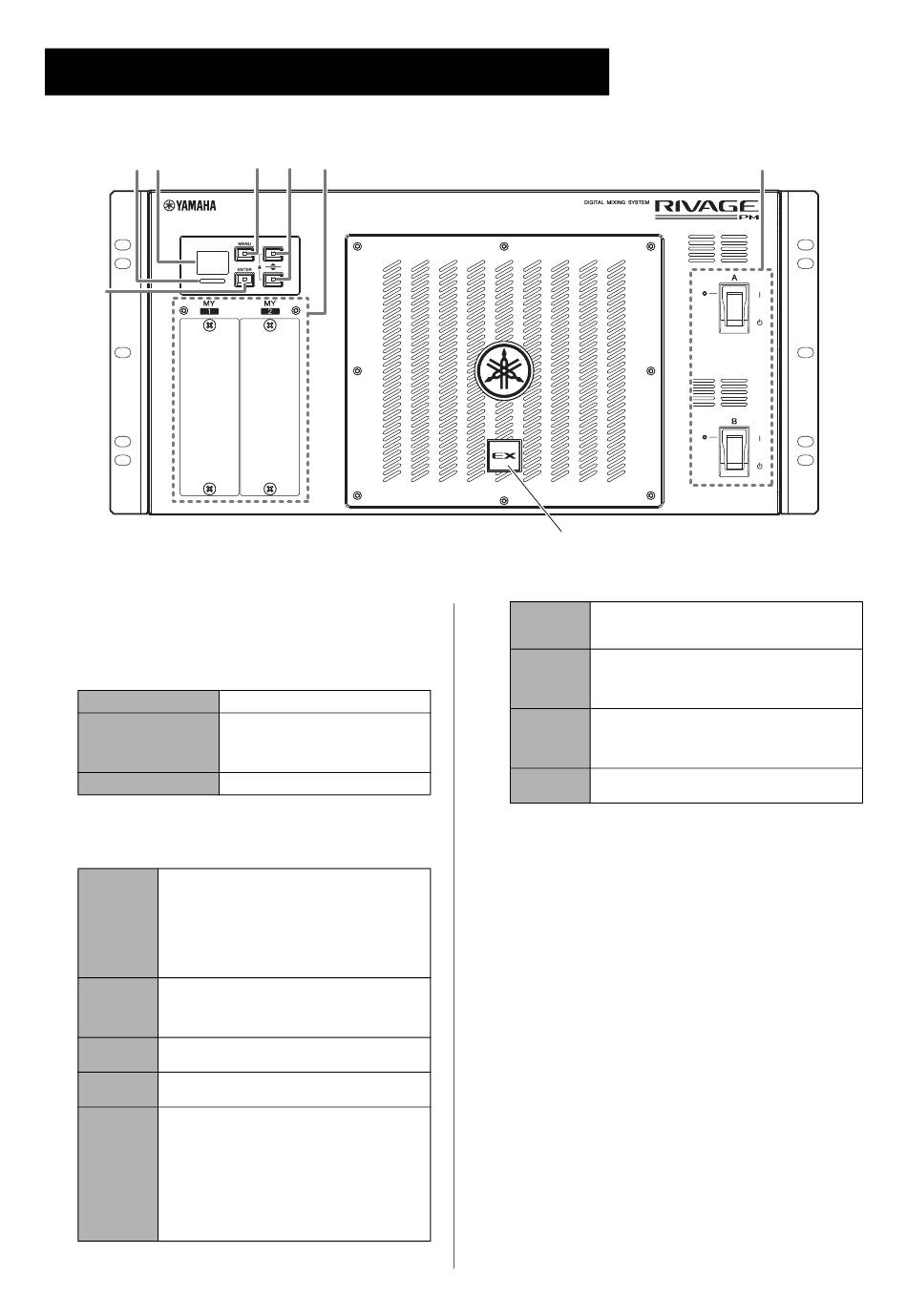

Panneau avant

2 1
4
1 Écran LCD
Affiche les paramètres de réglage de l'unité.
2 Voyant de couleur
Indique le statut de l'unité.
Vert
Jaune (allumé)
Rouge (clignotant)
3 Touche [MENU]
Les paramètres de réglage suivants sont affichés sur l'écran
LCD :
Unit ID (ID Spécifie l'ID de l'unité. Vous devez définir un ID
de l'unité) unique pour chacun des appareils connectés au
même réseau d'E/S afin de les identifier
correctement.
Pour plus d'informations sur la configuration de l'ID
de l'unité, reportez-vous à la section « Réglage du
paramètre Unit ID » du manuel Fonctions
Détaillées de la série RIVAGE PM.
Fan Spd Spécifie la vitesse des ventilateurs de
(Vitesse du refroidissement de l'unité.
ventilateur) Ce réglage n'affecte pas la vitesse des ventilateurs
de refroidissement des modules d'alimentation.
Brightns
Règle la luminosité de l'écran LCD.
(Luminosité)
Contrast
Règle le contraste de l'écran LCD.
(Contraste)
FaultOut Spécifie les conditions qui déclenchent la
(Sortie transmission d'une alerte de dysfonctionnement
défaillance) par le connecteur FAULT OUTPUT (Sortie en cas
de défaillance).
Red : une alerte est transmise lorsqu'une erreur
survient qui provoque le clignotement en rouge du
voyant de couleur.
Y&R : une alerte est transmise lorsqu'une erreur
survient qui entraîne l'illumination en jaune fixe du
voyant de couleur ou son clignotement en rouge.
3 5 6
Fonctionnement normal.
Signale l'existence d'un problème
mineur, mais qui ne doit pas vous
empêcher de continuer à utiliser
l'appareil.
Une erreur critique s'est produite.
* Ce logo EX est présent sur le DSP-RX-EX.
Il n'apparaît pas sur le DSP-RX.
UnitMode
Permet de basculer entre les modes Default
(Mode de
(Défaut) et Theatre (Théâtre).
l'unité)
F/W Ver.
(Version du Indique le numéro de la version du
microprogr microprogramme actuellement utilisé sur l'unité.
amme)
Mirr Chk Vérifie si la mise en miroir des moteurs DSP
(Vérification fonctionne correctement. Cette fonction est
miroir) uniquement disponible lorsque deux moteurs DSP
sont au statut de mise en miroir.
Initialz
Initialise l'unité.
(Initialiser)
4 Touche [ENTER] (Entrée)
Confirme le paramètre ou la valeur de réglage.
5 Touches [U]/[D]
Permettent de sélectionner un paramètre ou une valeur de
réglage.
6 Logements de cartes MY
Permettent d'installer des cartes Mini-YGDAI en option.
7 [I]/[P] (Interrupteurs d'alimentation A/B)
Permettent de basculer entre les états d'activation (I) et de
désactivation (P). Le voyant s'allume dès que le module
d'alimentation est mis sous tension.
AVIS
• La mise sous tension puis hors tension de l'appareil de manière
rapide peut entraîner son dysfonctionnement. Après avoir mis
l'appareil hors tension, patientez au moins 6 secondes avant de
le remettre sous tension.
• Un courant de faible intensité continue de circuler dans l'appareil
même lorsque les interrupteurs d'alimentation sont coupés. Si
vous prévoyez de ne pas utiliser l'unité pendant une longue
période, retirez le cordon d'alimentation de la prise secteur.
NOTE
Pour maintenir la redondance de l'alimentation, mettez les
interrupteurs d'alimentation A et B sous ou hors tension
simultanément. Si un seul des interrupteurs d'alimentation est
allumé, l'écran LCD affichera un message d'erreur et le voyant de
couleur s'allumera en jaune.
7
DSP-RX(-EX) Mode d'emploi 9
