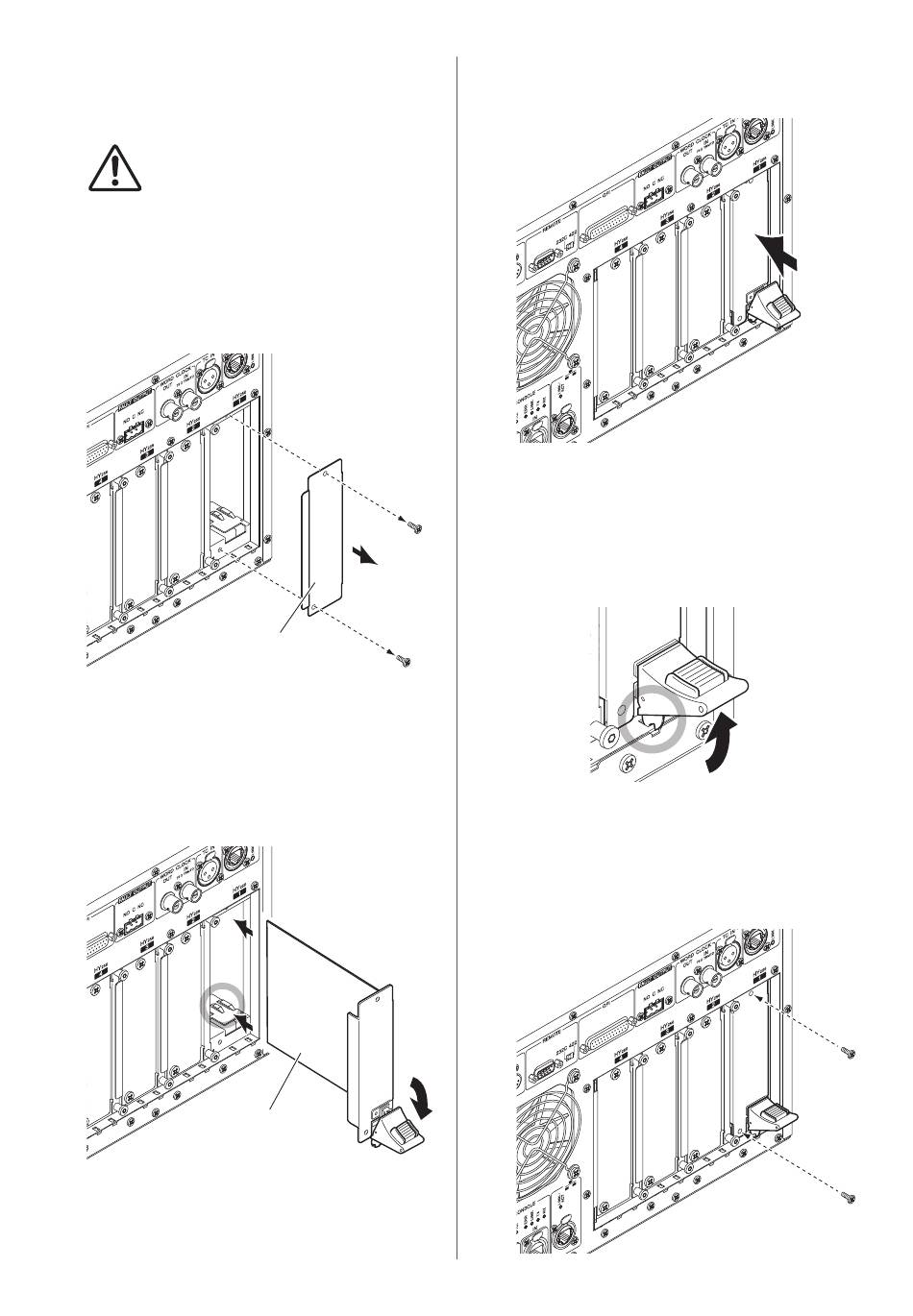

Installation d'une carte HY
1.
Vérifiez que les deux voyants d'alimentation
sont éteints.
Attention
Si vous insérez ou retirez une carte alors que l'unité est
sous tension, vous risquez de provoquer un
dysfonctionnement d'un composant ou une décharge
électrique.
2.
Retirez les vis qui maintiennent le cache du
logement en place afin d'enlever le cache.
Conservez le cache et les vis de fixation en lieu sûr
pour un usage ultérieur.
3.
Alignez les bords de la carte HY sur les guides
à l'intérieur du logement, puis insérez la carte
dans le logement après avoir préalablement
abaissé le levier d'installation de la carte.
NOTE
Pour plus d'informations sur les cartes compatibles avec
les différents logements, reportez-vous à la section
« Noms et fonctions des composants », à la page 11.
14
DSP-RX(-EX) Mode d'emploi
Cache du logement
Carte
Enfoncez la carte à fond dans le logement jusqu'à ce
que le connecteur situé à l'extrémité de la carte soit
correctement inséré dans celui du logement.
4.
Soulevez le levier d'installation de la carte
pour verrouiller la carte.
Assurez-vous que la griffe du levier est fermement
verrouillée en-dessous de la partie inférieure du
logement.
NOTE
Si la griffe du levier ne s'enclenche pas correctement, tirez
doucement sur la carte, puis poussez-la à l'intérieur.
5.
Fixez la carte en vous servant des vis
précédemment utilisées pour maintenir en
place le cache du logement.
Toute fixation inadéquate de la carte risque de
l'endommager ou d'entraîner son
dysfonctionnement.
