Protocole ASCII

Le protocole ASCII est un protocole très simple, et de ce fait facile à implémenter.
Lors de la transmission du résultat de lecture, la séquence de début paramétrée est
d'abord transmise, ensuite le résultat de lecture, en option un caractère pour la qua-
lité du code et finalement la séquence de stop paramétrée. Si l'activation du trigger
est effectuée par l'interface (page de dialogue Configuration du trigger , page 75), le
capteur trigge une lecture lors de la réception du caractère "t" ou "T" (code ASCII
116 ou 84 ).
d d
Le protocole ASCII permet également la sélection d'un autre paramétrage via l'inter-
face. Pour ce faire, le caractère "p" ou "P" (code ASCII 112 ou 80 ) suivi de deux
d d
chiffres (code ASCII 48 à 57 ) doit être transmis au capteur. Les deux chiffres indi-
d d
quent le numéro du paramétrage sélectionné. Grâce à la séquence "p03" par
exemple, le troisième paramétrage est ainsi sélectionné dans la liste dans la page de
dialogue Gestion des paramétrages et utilisé pour des lectures ultérieures.
La tentative de sélectionner un paramétrage non existant est ignorée par le lecteur.

Protocole multipoints

Le protocole multipoints permet la mise en réseau de plusieurs lecteurs avec un maître
via le bus RS485.

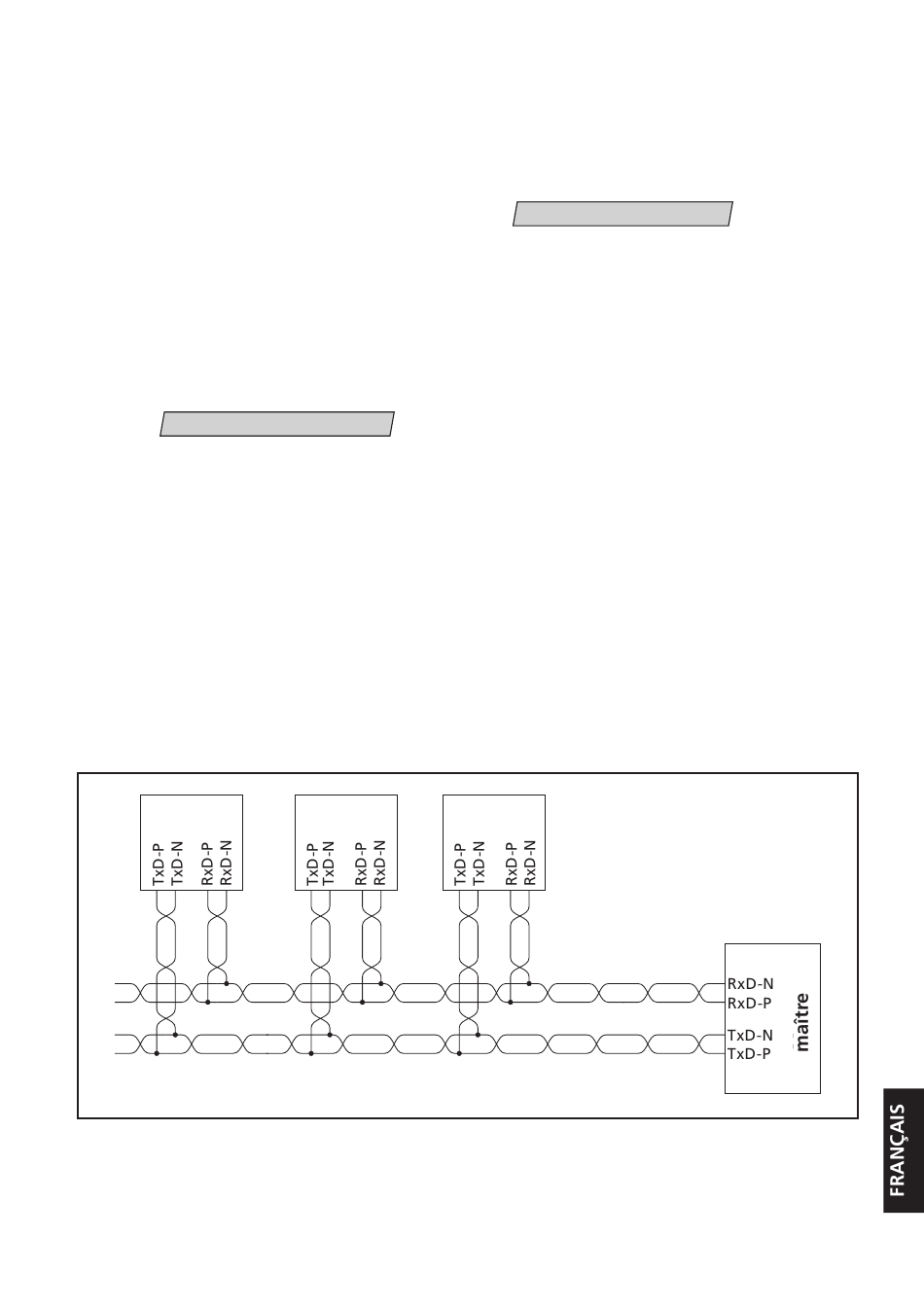

Un exemple pour la mise en réseau de trois capteurs avec un maître est montré dans
la figure ci-dessous. Dans un tel réseau un maître peut communiquer individuellement
avec chaque capteur grâce à plusieurs commandes.
capteur capteur capteur
81
