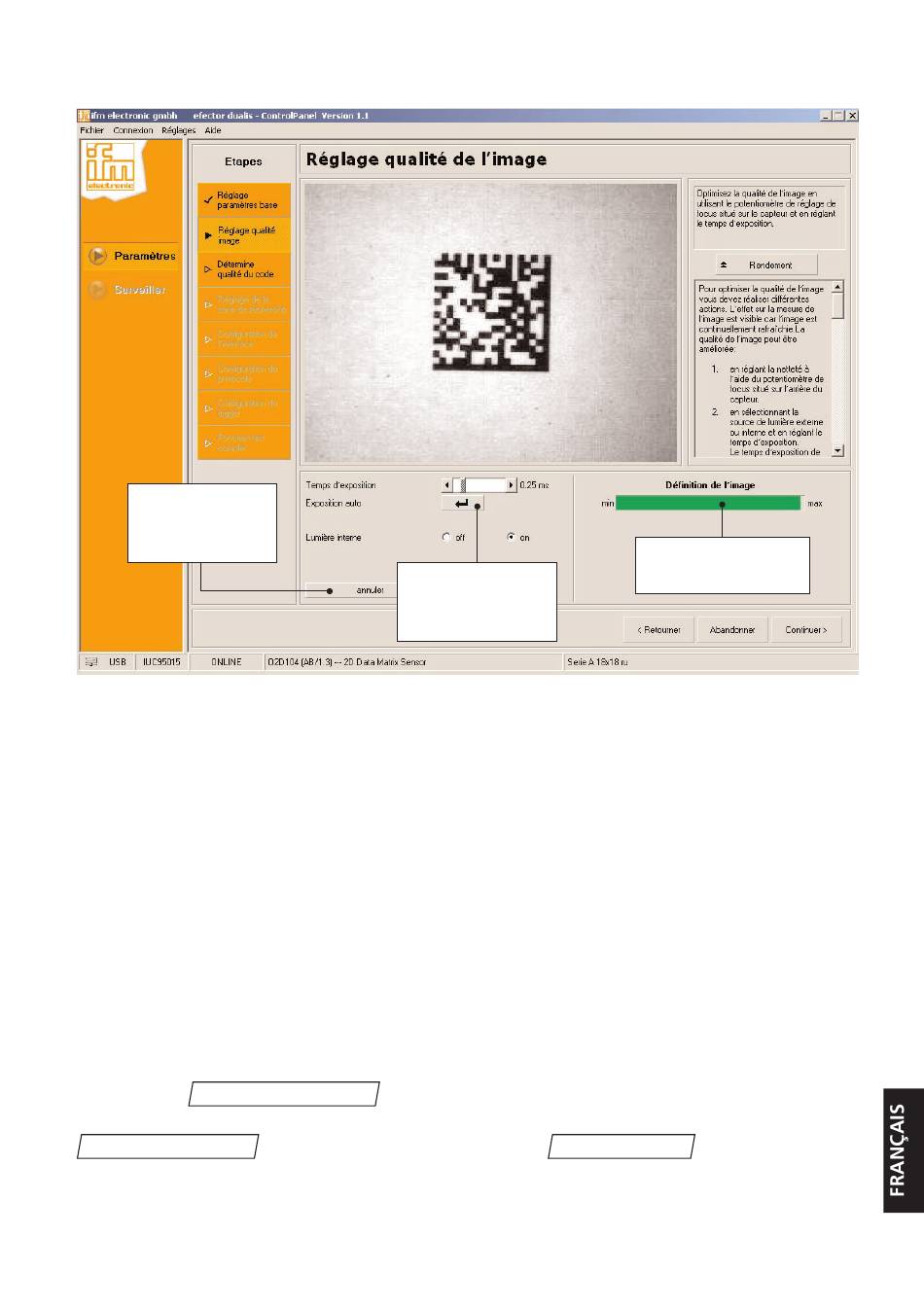

Réglage qualité de l'image
Récupération des
réglages précé-
dents
Cette étape de paramétrage sert au réglage du capteur, à la focalisation et au régla-
ge de la luminosité de l'image.
Prenez en considération que pour une reconnaissance fiable du code, le capteur doit
être réglé de façon à ce que les critères suivants soient respectés.
• Le code Data Matrix doit être représenté sous forme focalisée, illuminé uniformé-
ment et avoir un haut contraste.
• Le code doit être représenté au milieu du champ de lecture environ.
• La taille du code dans l'image doit être max. env. les 2/3 de la hauteur de l'image.
• Pour la sélection de la distance de détection, la taille de module minimum du code
Data Matrix doit être prise en considération (voir fiche technique).
• Les barres continues du code (voir l'annexe, page 79) doivent être orientées parallè-
lement au bord de la fenêtre de l'image, une rotation de max. ± 10° est permise.
L'image peut être focalisée par le potentiomètre de réglage sur l'arrière du lecteur. La
barre verte Définition de l'image
male de l'image. La luminosité de l'image est réglée avec le curseur
Temps d'exposition
mine automatiquement une proposition pour la luminosité optimale.
Détermination
automatique du
temps d'exposition
peut être utilisée comme aide à la focalisation opti-
. Si vous cliquez sur le bouton
Indicateur pour la
définition de l'image
Exposition auto , le lecteur déter-
67
