Réparations
6.
Placer la tête de dosage (2) avec la vis
(1) sur la membrane (3) et l'entretoise
de la tête (4) - le raccord d'aspiration
doit être tourné vers le bas dans la posi‐
tion de montage ultérieure de la pompe.
7.
Poser légèrement les vis (6A) et les
serrer en croix.
34

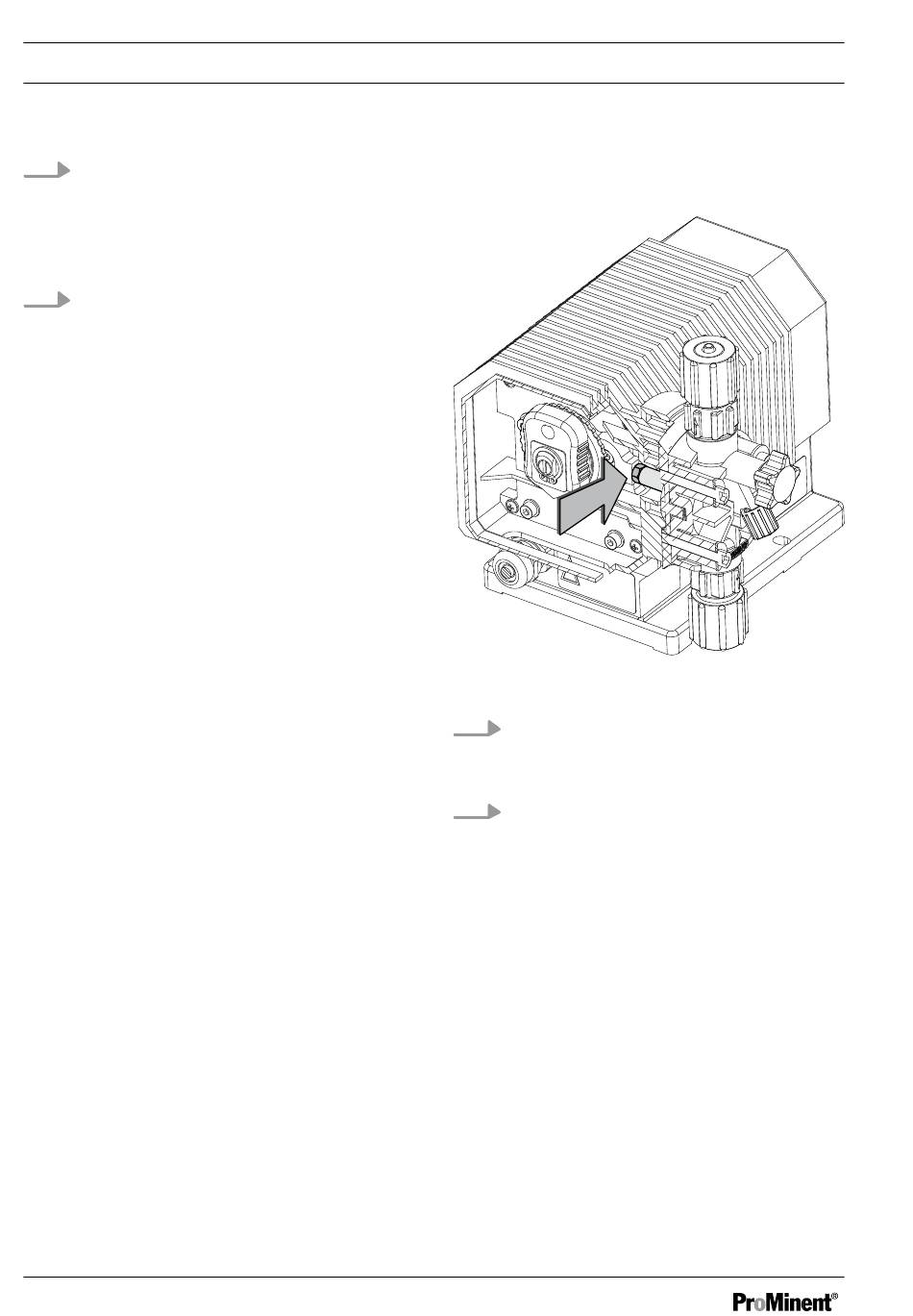

Type de pompe 0230 : (membrane AVEC
trous, tige filetée avec écrou hexagonal)
P_ALP_0015_SW
Fig. 11
1.
Desserrer l'écrou hexagonal (flèche)
devant la bielle en tournant d'un tour
environ avec une clé à fourche (8 mm).
2.
Desserrer la membrane de dosage (15)
avec l'entretoise de la tête (14) et la tige
filetée (16) du support de moteur (2) en
tournant vers la gauche.
