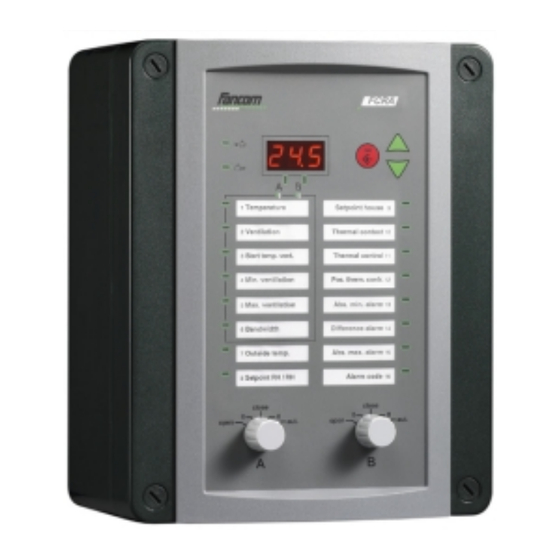

FCRA
FR
NOTICE D'INSTALLATION
VERSION C1

Publicité

Table des Matières
loading

Manuels Connexes pour Fancom FCRA

Sommaire des Matières pour Fancom FCRA

  • Page 1 FCRA NOTICE D’INSTALLATION VERSION C1...
  • Page 2 Tous droits réservés. Toute reproduction même partielle, par quelque procédé que ce soit, est interdite sans autorisation préable et littérable de Fancom. Fancom se réserve le droit de changer à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice.

  • Page 3: Table Des Matières

    Fancom FCRA Table des matières Table des matières Sur cette notice 1. Introduction ..................1 2. Caractéristiques techniques ............... 2 3. Instructions de sécurité et avertissements........4 3.1 Généralités................... 4 3.2 Panne.................... 4 3.3 Installation................... 5 3.4 Système d’alarme indépendant ..........5 4.

  • Page 4: Sur Cette Notice

    Si vous avez des questions concernant le système, n’hésitez pas à contacter votre revendeur Fancom. Vous trouvez les différents sujets de cette notice dans la table des matières. Les pictogrammes suivants sont utilisés dans cette notice: Suggestions, conseils et remarques avec des informations supplémentaires.

  • Page 5: Introduction

    Fancom FCRA 1. Introduction 1. Introduction L’ordinateur FCRA est utilisé dans les bâtiments avec un système de ventilation naturelle. Cet ordinateur peut également contrôler un chauffage, un refroidissement ou la commande d’un groupe de ventilateurs.

  • Page 6: Caractéristiques Techniques

    Fancom FCRA 2. Caractéristiques techniques 2. Caractéristiques techniques Alimentation Tension du réseau 230Vac (-10% +6%), 1~ 400Vac (-10% +6%), 3~ Fréquence du secteur 50/60Hz Puissance absorbée électronique max. 10VA Fusible électronique (dim. 5x20mm) type retardé, 50mA Fusible interrupteur magnétique (dim. 5x20mm) type retardé, 2A...
  • Page 7 Plage de température en stockage -10°C à 50°C Hygrométrie < 95%, sans condensation Communication Boucle de communication série Fancom: communication entre les ordinateurs et le PC*. Distance maxi entre deux connexions 200m Câble, blindé à 2-conducteurs (pair torsadé) 1×2×0.5mm ou 1×2×0.8mm...

  • Page 8: Instructions De Sécurité Et Avertissements

    L’installation de l’ordinateur et les opérations techniques doivent être effectuées par un électrotechnicien qualifié, suivant les normes en vigueur. Fancom ne peut se porter garant d’un préjudice résultant d’un réglage incorrect, d’un système ne fonctionnant pas bien, etc. 3.2 Panne Ne jamais travailler sur un ordinateur sous tension.

  • Page 9: Installation

    Des erreurs de connexion peuvent causer un préjudice permanent. 3.4 Système d’alarme indépendant L’ordinateur est un appareil électronique et vous devez tenir compte de l’éventualité d’un incident technique. Attention Fancom vous recommande d’installer une alarme indépendante supplémentaire (par thermostat mini/maxi). Ceci recommandé...

  • Page 10: Montage Et Installation

    Ceci est très important pour une bonne étanchéité. 7. Contrôler si la fréquence et la tension présente correspondent à la fréquence et la tension du réseau. 8. Dans les bâtiments sensibles à la foudre, Fancom vous conseille d’installer une protection contre la surtension.
  • Page 11 Fancom FCRA 4. Montage et installation 9. Veiller à ce que les ordinateurs soient directement alimentés à partir du système de distribution principal. 10. L’appareil doit pouvoir être arrêté à l’aide d’un interrupteur de réseau bipolaire. L’ordinateur doit être mis à la terre correctement.

  • Page 12: Contrôles

    Fancom FCRA 5. Contrôles 5. Contrôles 5.1 Contrôle de la ventilation Le contrôle de ventilation est une régulation analogique. Vous pouvez prévenir que l’ordinateur ajuste la régulation à chaque fluctuation de la température. Les réglages d’installation suivant permettent un ajustement progressif.
  • Page 13 Six réglages d’installation vous permettent d’introduire une position d’entrée d’air atypique par contrôle de ventilation. Vous le ferez, si l’entrée d’air n’est pas linéaire. Fancom vous donne, par exemple, le tableau de ventilation suivant: Tableau 1: Exemple d’un tableau de ventilation Position de la ventilation Position de l’entrée d’air...
  • Page 14 1. accoupler le contrôle B au contrôle A 2. accoupler les contrôles B et C au contrôle A Dès que vous avez accouplé les contrôles, le FCRA prendra les réglages du contrôle A. Ceci concerne les réglages suivants: Consigne ventilation, %Mini ventilation, %Maxi ventilation et Plage ventilation.

  • Page 15: Contact Auxiliaire (Contrôle Marche/Arrêt)

    Fancom FCRA 5. Contrôles 5.2 Contact auxiliaire (contrôle marche/arrêt) Le contact auxiliaire peut être utilisé comme contact de chauffage, de refroidissement ou contact de ventilateur (voir le paragraphe 3.3 de la notice utilisateur). L’ordinateur commande le contact auxiliaire à base d’une température visée.
  • Page 16 Fancom FCRA 5. Contrôles 10-0V Commande analogique Valeur de régulation 0% ! commande de sortie 10V Valeur de régulation 100% ! commande de sortie 0V S’il y a un écart entre la valeur mesurée et la valeur de régulation (ou entre la valeur de sortie et la valeur de régulation, s’il n’y a pas d’asservissement), il y aura une correction.
  • Page 17 Fancom FCRA 5. Contrôles 5. 10-0V Commande de chauffage Les réglages facteur de correction, intervalle et tampon de correction déterminent les caractéristiques du contrôle. Avec le réglage Intervalle vous décidez si le contrôle est proportionnel ou intégrant. Dans le cas d’une commande proportionnelle le chauffage restera au minimum quand la température est bonne ou trop élevée.
  • Page 18 Fancom FCRA 5. Contrôles Il y a une correction de la valeur de sortie de 20% par degré de différence entre la valeur mesurée et la valeur de régulation. S’il y a écart permanent 1.0°C, aura correction supplémentaire de 20% dans 600 secondes par degré de différence.
  • Page 19 Fancom FCRA 5. Contrôles Tableau 2: Résumé de différents types du contrôle auxiliaire Facteur de correction Intervalle (sec.) Tampon de correction Amplification de correction d’un Temps entre Une fois par intervalle, la écart éventuel (le plus souvent chaque ajustement. différence entre la valeur entre 0.0 et 1.0).

  • Page 20: Réglages D'installation

    Les réglages d’installation sont divisés en quatre groupes: 1. Réglages-INS 2. Réglages-TYP 3. Réglages-CAL 4. Réglages-OUT Avant que vous alliez introduire les réglages, Fancom vous explique comment vous pouvez les atteindre. Méthode: accès aux réglages-INS/TYP/CAL/OUT 1. Appuyer simultanément sur , jusqu’à ce que NOR soit affiché.

  • Page 21: Réglages-Ins

    Fancom FCRA 6. Réglages d’installation: Réglages-INS 6.2 Réglages-INS Après avoir sélectionné le mode INS, les fonctions du menu sont différentes. 1. Position à 100% Version programme .9 Fréquence secteur .10 2. Position à 60% 3. Position à 30% Unité temp. .11 4.
  • Page 22 Fancom FCRA 6. Réglages d’installation: Réglages-INS INS.1 à INS.6 Positions entrée d’air aux positions de ventilation (Champ = 0 … 100%) (Réglages usine contrôles A, B, C = 100-60-30-20-10-1%) Introduire par contrôle de ventilation les positions des entrées d’air désirées pour six positions de ventilation fixes (voir le paragraphe 5.1).
  • Page 23 (Champ = °C et °F) (Réglage usine = °C) Introduire l’unité de température. Les réglages ci-dessous (INS.12 jusqu’à INS.16) sont seulement importants si le FCRA est branché sur un réseau en boucle. INS.12 Numéro d’ordinateur (Réglage usine = 1) Si l’ordinateur est branché sur le réseau en boucle, chaque ordinateur...
  • Page 24 Fancom FCRA 6. Réglages d’installation: Réglages-INS INS.13 Communication Baudrate (Réglage usine = 24-b) Tous les ordinateurs dans une boucle doivent avoir le même réglage du baudrate. La communication en boucle fonctionne normalement à 2400Bd, sauf en cas de communication par l’intermédiaire d’un modem 1200Bd, vous devez régler les autres appareils sur 1200Bd.

  • Page 25: Réglages-Typ

    Fancom FCRA 6. Réglages d’installation: Réglages-TYP 6.3 Réglages-TYP Après avoir sélectionné le mode TYP, les fonctions du menu sont différentes. Les options blanches ne peuvent être sélectionnées. Type demande chaleur .9 1. Pos. Montage vent. Sonde(s) contact aux. .10 2. Sondes ventil.
  • Page 26 Adressage contrôles ventilation Côté gauche du bâtiment Côté droite du bâtiment Centre du bâtiment Ce réglage est seulement important si le FCRA reçoit la vitesse du vent et la direction du vent par communication en boucle. TYP.2 Sondes ventilation (Champ = 0-1-2-3) (Réglages usine contrôle A = 1, B = 2, C = 3)
  • Page 27 TYP.8 Girouette (Champ = 0-12) (Réglage usine = 0) Introduire de quel numéro de girouette le FCRA reçoit la direction du vent par communication en boucle. Réglage No. girouette pour recevoir la direction du vent La girouette n’est pas adressée La direction du vent est mesurée par la girouette 1...
  • Page 28 (Réglage usine = 0) Introduire si le précontrôle central est influencé par le chauffage. Un FCRA ne peut pas contrôler lui-même une chaudière, mais il peut transmettre la demande de chaleur par communication en boucle. Pour les types 1, 2 et 3 la demande de chaleur est déterminée de la manière suivante:...
  • Page 29 Fancom FCRA 6. Réglages d’installation: Réglages-TYP TYP.10 Sondes contact auxiliaire (Champ = 0-1-2-3) (Réglage usine = 3) Introduire les sondes du contact auxiliaire: Réglage Sondes contact auxiliaire Pas de sondes Sonde 1 Sonde 2 Moyenne des sondes 1 et 2 TYP.11...
  • Page 30 Fancom FCRA 6. Réglages d’installation: Réglages-TYP TYP.13 Type contrôle auxiliaire (Champ = 0-1-2-3-4-5-6) (Réglage usine = 6) Introduire le type du contrôle auxiliaire: Réglage Type contrôle auxiliaire Pas adressé 10-0V Commande analogique 0-10V Commande analogique 10-0V Commande modulatrice 0-10V Commande modulatrice...

  • Page 31: Réglages-Cal

    Fancom FCRA 6. Réglages d’installation: Réglages-CAL 6.4 Réglages-CAL Après avoir sélectionné le mode CAL, les fonctions du menu sont différentes. Les options blanches ne peuvent être sélectionnées. Val. étalon HR mini .9 1. Etalonnage ventil. Val. étalon HR maxi .10 2.
  • Page 32 Fancom FCRA 6. Réglages d’installation: Réglages-CAL CAL.1 Etalonnage ventilation (Champ = 0-1-2-3) 1. Régler la trappe sur sa position minimum. 2. Introduire 1 pour activer l’étalonnage de la ventilation minimum. Pendant l’étalonnage l’afficheur montre la valeur d’étalonnage mesurée. Après quelques secondes la valeur 0 ou 3 est affichée: 0 = l’étalonnage a réussi;...
  • Page 33 Fancom FCRA 6. Réglages d’installation: Réglages-CAL CAL.8 Étalonnage HR (Champ = 0-1-2-3) 1. Régler la tension sur l’entrée HR qui correspond à la mesure 0% 2. Introduire 1 pour étalonner l’HR minimum. Après quelques secondes la valeur 0 ou 3 est affichée: 0 = l’étalonnage a réussi; 3 = l’étalonnage n’a pas réussi.

  • Page 34: Réglages-Out

    Fancom FCRA 6. Réglages d’installation: Réglages-OUT 6.5 Réglages-OUT Après avoir sélectionné le mode OUT, les fonctions du menu sont différentes. Les options blanches ne peuvent être sélectionnées. Intervalle ctrl. aux. .9 1. Intervalle ventil. Fact. corr. ctrl. aux. .10 2. Fact. corr. ventil.
  • Page 35 Fancom FCRA 6. Réglages d’installation: Réglages-OUT OUT.1 Intervalle ventilation (Champ = 0 … 999 sec.) (Réglages usine contrôle A, B, C = 30 sec.) Introduire l’intervalle pour la ventilation (voir le paragraphe 5.1). OUT.2 Facteur de correction ventilation (Champ = 0.0 … 1.0) (Réglage usine contrôle A = 0.7, B = 0.7, C = 0.5)
  • Page 36 Fancom FCRA 6. Réglages d’installation: Réglages-OUT OUT.9 Intervalle contrôle auxiliaire (Champ = 0 … 999 sec.) (Réglage usine = 5 sec.) Introduire l’intervalle pour le contrôle auxiliaire, (voir le paragraphe 5.3). OUT.10 Facteur de correction contrôle auxiliaire (Champ = 0.0 … 10.0) (Réglage usine = 2.0)
  • Page 37 Fancom FCRA 6. Réglages d’installation: Réglages-OUT OUT.15 Hystérésis contact auxiliaire (Champ = 0.0 … 9.9°C) (Réglage usine = 0.5°C) Introduire l’hystérésis pour le contact auxiliaire, (voir le paragraphe 5.2). OUT.16 Intervalle contact auxiliaire (Champ = 0 … 999 sec.) (Réglage usine = 30 sec.)
  • Page 38 Fancom FCRA ANNEXE 1: Alarmes systèmes ANNEXE 1: Alarmes système L’ordinateur contrôle régulièrement son propre fonctionnement. Si l’ordinateur détecte une erreur, un code d’alarme sera affiché, précédé de la lettre E. Tableau 3: Résumé des alarmes système Cd. Cause Votre action Alarme Backup Neutraliser l’alarme, réajuster les...
  • Page 39 ANNEXE 2: Rapport d’installation Utilisateur Installateur Nom: Nom: Adresse: Adresse: Domicile: Domicile: Installation Données Date: Type ordinateur: FCRA Version programme: Réglages-INS Usine (A-B-C) Contrôles propres INS.1 Position à 100% ventilation 100-100-100% INS.2 Position à 60% ventilation 60-60-60% INS.3 Position à 30% ventilation 30-30-30% INS.4...
  • Page 40 Fancom FCRA ANNEXE 2: Rapport d’installation Contrôles Réglages-TYP/CAL/OUT Usine (A-B-C) TYP.1 Pos. Montage vent. (ga/dr/ce) 0-1-2 TYP.2 Sondes ventilation 1-2-3 TYP.7 Temp. ext. infl. Plage vent. TYP.8 Girouette TYP.9 Type demande chaleur TYP.10 Sondes contact auxiliaire TYP.11 Type contact auxiliaire TYP.12...
  • Page 41 PLAN DE BRANCEMENT FCRA / FCRC (C-v) (A-v) (220-240 Vac) ATTENTION!!! Moteur de trappe 230 V: Interrompre la connexion SL1 RL2 RL1 RL4 RL3 T 50 mA 250 V OP CL OP CL T 2 A FC COMM 250 V...
  • Page 42 PLAN DE BRANCEMENT FCRA / FCRC (C-v) (A-v) (380-415 Vac) RL1 RL4 RL3 T 50 mA 250 V OP CL OP CL T 2 A FC COMM 250 V (option) T 2 A 250 V (OP) (CL) (OP) (CL) MS A...
  • Page 43 DIVISION INTÉRIERE D'UN POULAILLER FCRA/FCRC Avec trappe de récyclage Sortie AN. 0-10Vdc Reg. vent. Moteur A Moteur B Temp. Temp. Refroidissement Sortie AN. Chauffage 0-10 Vdc Reg. thermique Contact thermique Avec ventilateur Sortie AN. 0-10 Vdc Reg. vent. Moteur A Moteur B Temp.
  • Page 44 0,8mm 0,8mm 0,8mm Fancom unité 0,8mm 0,8mm d'alarme simple 2x0,8mm Fancom vous conseille d'installer dans chaque salle de CLIMATISATION un thermostat double dans le circuit Sirène d'alarme. 12Vdc SCHÉMA D'ALARME GÉNÉRAL AVEC UNITÉ D'ALARME MULTIPLE (alarme par salle) RESTE PESAGE...
  • Page 45 R+ R- T- T+ 2x0,8mm câble blindé (" twisted pair ") REMARQUE: L'extrémités du blindage du câble, c.à.d. l'extrémité où l'alimentation est avant la boucle, doite être mise à la terre Brancher chaque appareil de Fancom suivant les normes en vigueur...
