Sommaire des Matières pour Fancom FSUP.1e

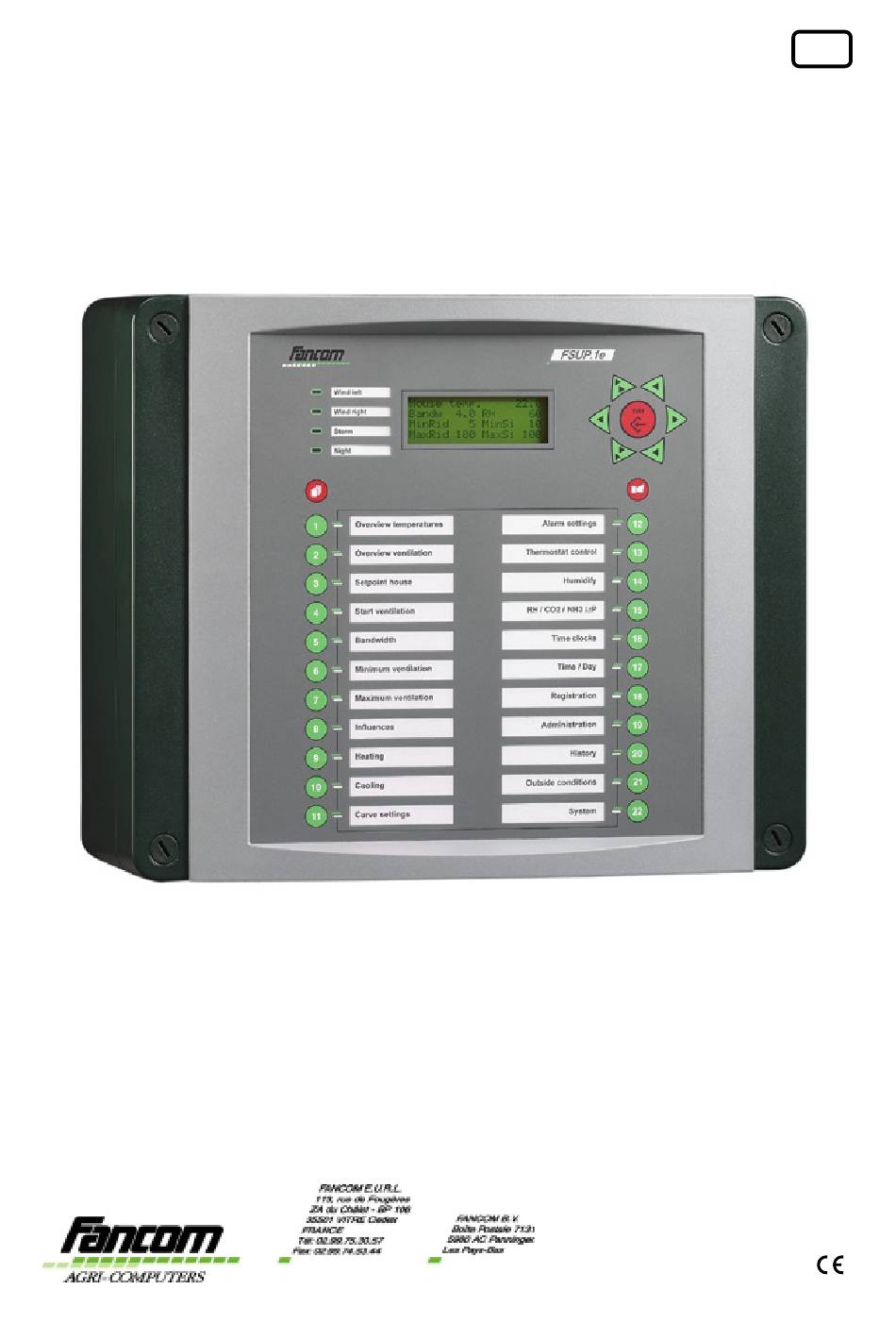

- Page 1 FSUP.1e NOTICE UTILISATEUR VERSION A2...
-
Page 2: Conserver Cette Notice Près De Votre Ordinateur
à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice. Fancom a accordé toute l’attention nécessaire à la préparation de cet ouvrage tant en ce qui concerne la recherche, le développement et la mise au point pour le meilleur fonctionnement de ses appareils. -
Page 3: Certificat Européen De Conformité
Fancom FSUP.1e Certificat européen de conformité Certificat européen de conformité Fabricant : Fancom B.V. Adresse : Industrieterrein 34 Domicile : Panningen (les Pays-Bas) certifie, par la présente, que: FSUP.1e est conforme aux stipulations suivantes ou aux autres documents informatifs: Les caractéristiques de l’émission ont été déterminées selon la norme NEN-EN 50081-1. -
Page 4: Table Des Matières
1. Introduction ..............................1 2. Instructions de sécurité et avertissements...................... 2 3. Réglage des consignes............................3 3.1 La partie frontale du FSUP.1e ........................ 3 3.2 Notice d’utilisation du FSUP.1e ......................4 3.3 Réglage des consignes générales ......................4 3.3.1 Réglage de la consigne ventilation ....................4 3.3.2 Réglage de la plage ventilation .................... -
Page 5: Sur Cette Notice
Si vous avez des questions concernant le système, n’hésitez pas à contacter votre revendeur Fancom. Vous trouvez les différents sujets de cette notice dans la table des matières. Les pictogrammes suivants sont utilisés dans cette notice: Suggestions, conseils et remarques avec des informations supplémentaires. -
Page 6: Introduction
Il peut contrôler la climatisation dans un seul bâtiment. Communication Les ordinateurs FSUP.1e peuvent être incorporés dans le réseau FNet ou une boucle de communication en série (avec une carte de communication optionnelle). Il est alors possible de commander votre ordinateur de climatisation à distance avec un PC. -
Page 7: Instructions De Sécurité Et Avertissements
à 100%, du fait des impondérables liés au réseau électrique, à un mauvais réglage, une malveillance etc. 2. Fancom ne peut se porter garant d’un préjudice résultant d’un réglage incorrect, d’un système ne fonctionnant pas bien, etc. 3. Demander à votre installateur s’il a branché tous les contacts d’alarme des différents ordinateurs dans un circuit d’alarme séparé. -
Page 8: Réglage Des Consignes

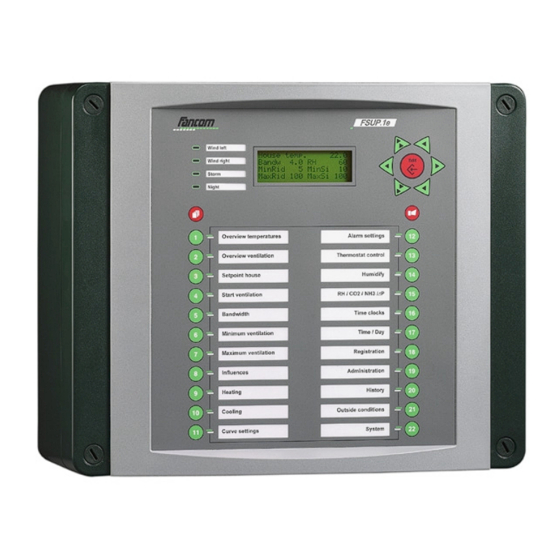

Fancom FSUP.1e 3. Réglage des consignes 3. Réglage des consignes 3.1 La partie frontale du FSUP.1e Fig. 1: Partie frontale du FSUP.1e... -
Page 9: Notice D'utilisation Du Fsup.1E
3. Réglage des consignes 3.2 Notice d’utilisation du FSUP.1e La partie frontale du FSUP.1e présente une unité d’affichage (A) et des touches de fonction et de commande (B, C et D). L’afficheur présente par exemple la température mesurée ou un réglage à... - Page 10 Fancom FSUP.1e 3. Réglage des consignes Utiliser les touches flèches pour modifier la Consigne générale. augmenter la valeur de la position clignotante, par exemple 22.0 ! 22.1 diminuer la valeur de la position clignotante, par exemple 22.0 ! 21.9 augmenter la valeur devant la valeur clignotante, par exemple 22.0 ! 23.0 diminuer la valeur devant la valeur clignotante, par exemple 22.0 ! 21.0...
- Page 11 Fancom FSUP.1e 3. Réglage des consignes Le G, C et D (Gauche, Centre et Droite) clignotent. Vous êtes arrivé aux réglages que vous voulez modifier. Pour régler la Consigne ventilation pour la partie gauche, appuyer sur . Le 0 au bout de la ligne clignote.
-
Page 12: Réglage De La Plage Ventilation
Fancom FSUP.1e 3. Réglage des consignes 3.3.2 Réglage de la plage ventilation Régler maintenant la température à laquelle la ventilation doit être maximum. Cette température est toujours quelques degrés au-dessus de la Consigne ventilation. Introduire ce nombre de degrés par rapport à la Consigne ventilation. Ce nombre de degrés est la Plage ventilation. - Page 13 Fancom FSUP.1e 3. Réglage des consignes Le texte suivant a été écrite pour l’utilisateur qui veut affiner la climatisation. Pour obtenir une climatisation optimale, le bâtiment a été divisé en trois parties: gauche, centre et droite. Pour déterminer la partie gauche et droite, mettez-vous devant le bâtiment et regardez dans la direction du bâtiment.
-
Page 14: Réglage De L'hygrométrie
Fancom FSUP.1e 3. Réglage des consignes 3.3.3 Réglage de l’hygrométrie Après avoir réglé la Plage ventilation, l'hygrométrie visée peut être réglée sur la même ligne. Pour régler l'hygrométrie, faire le suivant: 1. Appuyer sur la fonction CONSIGNES GÉNÉRALES bâtiment. 2. Appuyer trois fois sur pour aller à... -
Page 15: Réglage Du %Mini Ventilation
Maintenant vous avez réglé la ventilation minimum pour le centre et les trappes à gauche et à droite. Fancom a écrit la partie suivante pour l'utilisateur qui veut faire une différence entre les réglages des trappes latérales gauche et droite. -
Page 16: Réglage Du %Maxi Ventilation
6. %MaxCt peut être modifié de la même façon. Maintenant vous avez réglé la ventilation minimum pour le centre et les trappes latérales. Fancom a écrit la partie suivante pour l'utilisateur qui veut faire une différence entre les réglages des trappes latérales gauche et droite. -
Page 17: Réglage De La Consigne Chauffage
Fancom FSUP.1e 3. Réglage des consignes Modifier les réglages du %maxi ventilation pour les côtés droite centre et gauche de la même façon que les réglages du %mini ventilation Vous pouvez introduire un décalage si le %maxi ventilation est lié à la consigne bâtiment (fonction CONSIGNES (ventilation) ! Lié... -
Page 18: Réglage De La Consigne Refroidissement
(Maxi) et la plage chauffage (voir l'annexe 2). 3.3.7 Réglage de la consigne refroidissement Le FSUP.1e dispose de deux systèmes de refroidissement. La régulation de refroidissement n'est pas liée en standard à la consigne générale. Appuyer sur la fonction Refroidissements pour faire les réglages concernant le refroidissement. -
Page 19: Réglage De La Température Visée Thermostat
Fancom FSUP.1e 3. Réglage des consignes 3.3.8 Réglage de la température visée thermostat Le plus souvent la régulation du thermostat est utilisée pour l’enclenchement des groupes de ventilateurs. Cette régulation est liée en standard à la consigne générale. Cela veut dire que vous n'avez qu'à... -
Page 20: Résumé De Température Et De Ventilation
Fancom FSUP.1e 3. Réglage des consignes 3.4 Résumé de température et de ventilation Les températures des différents groupes de contrôle sont affichées à la fonction Températures bâtiment. Plusieurs sondes peuvent être montées dans un bâtiment (gauche 1, 2 et 3, centre 1, 2 et 3 et droite 1, 2 et 3). -
Page 21: Alarme
Fancom FSUP.1e 4. Alarme 4. Alarme 4.1 Mise hors service de l’alarme Si une situation d’alarme est signalée, la touche d’alarme ( ) se met à clignoter. Appuyer alors sur cette touche pour connaître le type d’alarme et le bâtiment où est l’alarme. -
Page 22: Les Différents Types D'alarmes De Climatisation
Fancom FSUP.1e 4. Alarme Tableau 1: Résumé des valeurs d'alarme Code Situation Désignation Pas d’alarme Il n’y a pas d’alarme. Alarme en test Régler la valeur sur 1 pour tester le relais d’alarme. Ensuite régler la valeur d’alarme sur 0. - Page 23 Fancom FSUP.1e 4. Alarme Les deux réglages d'alarme suivants à faire sont les alarmes d'écart. Une alarme d'écart suit les réglages de l'ordinateur de climatisation. Une condition d'alarme est signalée lorsque la température diffère trop de la température visée. L'écart minimum d'alarme doit être introduit comme le nombre de degrés qu’il ne peut faire plus froid que la Consigne générale.
-
Page 24: Messages D'alarme Et Leur Signification
Fancom FSUP.1e 4. Alarme Le seuil d’alarme maximum est calculé de la façon suivante: Seuil d’alarme maximum calculé = Consigne générale + Plage vent. + Ecart maxi 29.1 22.1 Si la température extérieure est supérieure à la consigne générale, le seuil d’alarme maximum est calculé... - Page 25 Fancom FSUP.1e 4. Alarme Temp. Écart Mini Cette condition d'alarme est signalée si la température mesurée par la sonde est inférieure au réglage Consigne générale - Temp. Ecart Mini pendant plus d'une minute. Temp. Écart Maxi Alarme d'écart température maximum. Cette condition d'alarme est signalée si la température mesurée par la sonde est supérieure au seuil...
-
Page 26: Historique De L'alarme
255 indique le changement de jour. Une alarme précédente aura eu lieu la veille. Le Tableau 2 contient les valeurs d’alarme qui peuvent être signalées par le FSUP.1e. Tableau 2: Valeurs de toutes les alarmes possibles dans l’historique d’alarme Numéro de la sonde Alarme Temp. -
Page 27: Courbes
Fancom FSUP.1e 5. Courbes 5. Courbes 5.1 Qu'est-ce qu'une courbe? Un cheptel en croissance a besoin d'une température optimale ajustée au jour le jour. L'hygrométrie, la ventilation et notamment la ventilation minimum doivent suivre la croissance du cheptel. Vous pouvez régler une autre température chaque jour, chaque semaine ou chaque mois. -
Page 28: Réglage De La Courbe
Fancom FSUP.1e 5. Courbes 5.2 Réglage de la courbe Vous allez régler l’exemple d’une courbe. Appuyer d’abord sur la fonction Courbes. Le texte suivant apparaît sur l’afficheur: Point_1 Jour Temp. Hygro %MinCe %MinCt %MaxCe %MaxCt Le premier point d’inflexion de la courbe peut être réglé ici. Appuyer sur pour aller au point d’inflexion suivant. -
Page 29: Correction De La Courbe
être remis à 0.0. L'ordinateur contrôlera alors en fonction de la courbe originelle. Un petit ajustement peut également être introduit au Décalage courbe, par exemple une augmentation temporaire de 5°C de la température. Quand un ajustement n'est pas temporaire, mais permanent, Fancom recommande d'ajuster la courbe. -
Page 30: Températures Minimum Et Maximum
Fancom FSUP.1e 6. Températures minimum et maximum 6. Températures minimum et maximum 6.1 Températures minimum et maximum du jour La température la plus élevée (Temp. maxi) et la température la plus basse (Temp. mini) de chaque sonde sont enregistrées avec les heures d'enregistrement. Ces valeurs sont affichées à la fonction Températures bâtiment. -
Page 31: Horloges
7. Horloges 7.1 Horloge Une application spéciale du FSUP.1e sont les horloges. Il y a six horloges et deux horloges lumières. Une horloge peut activer un relais plusieurs fois par jour. Quand et combien de temps l’horloge doit être activée, peut être introduit à la fonction Horloges. -
Page 32: Horloge Lumière
Fancom FSUP.1e 7. Horloges >>Horloge_1 Départ-1 Durée Cycle 6:00 4:00 0:00 Nombre de cycles >>Horloge_1 Départ-2 Durée Cycle 1× 12:00 0:30 1:00 Nombre de cycles >>Horloge_1 Départ-3 Durée Cycle 2× 17:00 4:30 0:00 Nombre de cycles Appuyer sur pour aller aux réglages suivants: >>Horloge_1... -
Page 33: Enregistrement Et Administration
Si vous introduisez par exemple le poids d'animaux, ce poids et les autres données du FSUP.1e peuvent être transformés sur le programme de gestion technique. Mais vous pouvez aussi introduire des... -
Page 34: Influences Sur La Climatisation
9.1 Possibilités supplémentaires pour la climatisation Ce chapitre contient des informations concernant les influences sur la climatisation. 1. Le FSUP.1e contrôle le climat correctement sans ces influences. Ce chapitre a été écrit pour des utilisateurs qui veulent assurer une climatisation optimale. -
Page 35: Diminution Du %Mini Ventilation À Cause D'une Température Extérieure Basse
Fancom FSUP.1e 9. Influences sur la climatisation Introduire la température extérieure au-dessus de laquelle la plage de ventilation doit augmenter à la fonction INFLUENCES (Ventilation) ! Temp.ext. basse. Si la température extérieure diminue de Début à Fin, la plage de ventilation augmente de la plage réglée à Plg++. Les valeurs Début et Fin sont réglées à... -
Page 36: Diminution Du %Maxi Ventilation À Cause D'une Température Extérieure Basse
Fancom FSUP.1e 9. Influences sur la climatisation >>Limite Coef Min-- 2× 1× 2× Ga_1 Ce_1 Dr_1 L'ordinateur calcule ensuite la ventilation minimum jusqu'à laquelle elle peut être diminuée (par exemple pour Ga_1: 0.8 × 10 = 8%). La diminution actuelle de la ventilation minimum qui est calculée par l'ordinateur est affichée à... -
Page 37: Augmentation De Plage Ventilation À Cause De Température Extérieure Élevée
Fancom FSUP.1e 9. Influences sur la climatisation L'ordinateur calcule la ventilation maximum jusqu'à laquelle elle peut être diminuée (par exemple pour Ga_1: 0.7 × 10 = 7%). La diminution de la ventilation maximum calculée peut être affichée à la fonction INFLUENCES (Ventilation) ! 3. -
Page 38: Influences Du Vent
9.4.1 Vitesse du vent et direction du vent Le FSUP.1e peut mesurer la vitesse du vent et la direction du vent. Si le vent est dirigé vers un ventilateur ou une trappe, le débit d'air est influencé. Il est important de savoir si la ventilation est influencé... - Page 39 Fancom FSUP.1e 9. Influences sur la climatisation Pour le poulailler dans la campagne: Vent de la gauche Vent de la droite - trappe à gauche influence totale (1.0) - trappe à gauche demi-influence (0.5) - centre pas d'influence (0.0) - centre pas d'influence (0.0)
- Page 40 Exemple 3: Deux bâtiments l'un près de l'autre (0.0)* (1.0)* (0.5)* * vent de la droite BATIMENT A BATIMENT B Vous introduisez les valeurs suivantes des bâtiments 1 et 2 dans le FSUP.1e: >>Vent: Coef/Zones_1 >>Vent: Coef/Zones_1 Sens Sens 4× 1× Gauche...
-
Page 41: Augmentation/Diminution Du %Maxi Ventilation À Cause D'une Tempête
Fancom FSUP.1e 9. Influences sur la climatisation 9.4.2 Augmentation/diminution du %maxi ventilation à cause d'une tempête L'ordinateur peut diminuer le %maxi ventilation quand la vitesse du vent augmente. A la fonction Conditions extérieures, vous pouvez afficher la vitesse du vent. A la fonction INFLUENCES (ventilation) ! 1. -
Page 42: Augmentation De La Plage Ventilation À Cause Du Vent
Fancom FSUP.1e 9. Influences sur la climatisation Si la température extérieure est supérieure à la Consigne bâtiment et il fait plus de vent %Ventilation que Tempête début, l'ordinateur augmentera la Tempête début. Maxi Tempête maxi (Max--) Vitesse du vent Tempête Tempête... -
Page 43: Augmentation De La Consigne Chauffage À Cause De L'hygrométrie
Fancom FSUP.1e 9. Influences sur la climatisation Hygrométrie Consigne NH3/CO2/∆P 2433 Consigne NH3/CO2/∆P 2500 Pour l'influence hygrométrie, il y a un réglage Début et Fin. Ces valeurs sont introduites à l'aide d'un décalage. Le décalage est la différence avec la consigne hygrométrie. -
Page 44: Augmentation Du %Mini Ventilation À Cause Du Nh3/Co2/∆ ∆ ∆ ∆ P
NH3/CO2/∆P 2433 Consigne NH3/CO2/∆P 2500 A l'influence CO /∆P Fancom a un réglage Début et Fin. Ces valeurs Début et Fin peuvent être introduites avec un décalage. Le décalage est la différence avec la consigne CO /∆P. >>Champ d'action 1×... -
Page 45: Diminution Du %Maxi Ventilation À Cause De Refroidissement
Fancom FSUP.1e 9. Influences sur la climatisation 9.6 Diminution du %Maxi ventilation à cause de refroidissement Si la température augmente et il n'est pas possible de la contrôler à l'aide du %maxi ventilation, vous pouvez enclencher un système de refroidissement. Si le refroidissement est enclenché, la ventilation ne doit pas tourner au maximum;... -
Page 46: Décalage Nuit
Fancom FSUP.1e 9. Influences sur la climatisation Dans la figure vous voyez: si la température dépasse la Consigne ventilation, la trappe est commandée de la position minimum au %maxi ventilation tout en suivant la plage ventilation. Si la température dépasse la Consigne ventilation + Plage ventilation, la trappe est commandée de la position maximum à... -
Page 47: Couplage Des Zones
Fancom FSUP.1e 9. Influences sur la climatisation 9.9 Couplage des zones Un poulailler peut être divisé en plusieurs zones, par exemple: POULAILLER A POULAILLER B POULAILLER C 1 zone 2 zones 3 zones Les zones peuvent être couplées en réglant les réglages à la fonction INFLUENCES (Ventilation) ! 8. -
Page 48: Ventilation Combinée
Fancom FSUP.1e 9. Influences sur la climatisation Couplage des zones Tous les réglages pour le premier contrôle du chauffage sont Chauffages = OUI valables pour les suivants contrôles de chauffage. Si les zones sont couplées et le deuxième contrôle est modifié, le premier et le troisième contrôle sont également modifiés. -
Page 49: Code D'entrée
Fancom FSUP.1e 10. Code d'entrée 10. Code d’entrée La fonction Système est toujours protégée au moyen d’un code d’entrée. Ce code d’entrée peut aisément être modifié afin d’éviter que des tiers modifient quoi que ce soit dans le système. Le code d’entrée est une combinaison de cinq touches au maximum. -
Page 50: Annexe 1: Résumé Menu
Fancom FSUP.1e ANNEXE 1: Résumé menu ANNEXE 1: Résumé menu Paragraphe Index >>Temp. ..,. ..,. ..,. * = 1-10 ..,. ..,. ..,. ..,. ..,. ..,. Moyenne ..,. Sonde Temp_* ..,. Minimum ..,. ..:.. Maximum ..,. ..:.. Paragraphe Réel Visée Paragraphe Consigne gén. - Page 51 Fancom FSUP.1e ANNEXE 1: Résumé menu Paragraphe Index >>%Mini Ventil._* Gauche (...) 3.3.4 * = 1-3 3.3.4 Centre (...) Droite (...) 3.3.4 >>Décalag/Cons.Gén_* Gauche 3.3.4 Centre 3.3.4 3.3.4 Droite Paragraphe Index >>%Maxi ventil._* Gauche (...) 3.3.5 * = 1-3 Centre (...)
- Page 52 Fancom FSUP.1e ANNEXE 1: Résumé menu 1 Champ d'action 2 Sur les plages 3 Sur les %Mini 4 Sur les %Maxi 5 Vent: Coef/Zones 6 Décalage nuit 7 Chauffages 8 Couplage des zones 9 Ventil. combinée Paragraphe Index >>Temp. ext/Plage 9.2.1/9.3...
- Page 53 Fancom FSUP.1e ANNEXE 1: Résumé menu 1 Champ d'action 2 Sur les plages 3 Sur les %Mini 4 Sur les %Maxi 5 Vent: Coef/Zones 6 Décalage nuit 7 Chauffages 8 Couplage des zones 9 Ventil. combinée Paragraphe Index >>Temp. ext./%Maxi 9.2.3...
- Page 54 Fancom FSUP.1e ANNEXE 1: Résumé menu 1 Champ d'action 2 Sur les plages 3 Sur les %Mini 4 Sur les %Maxi 5 Vent: Coef/Zones 6 Décalage nuit 7 Chauffages 8 Couplage des zones 9 Ventil. combinée Paragraphe >>Couplage des zones Centre Côtés (Ga/Dr)
- Page 55 Fancom FSUP.1e ANNEXE 1: Résumé menu Chapitre Index Point_* Jour * = 1-10 Temp. ..,. Hygro %MinCe %MinCt %MaxCe %MaxCt Décalag/Cons.Gén. Temp. ..,. Hygro %MinCe %MinCt %MaxCe %MaxCt Index Chapitre >Al. Temp. Mini Maxi Seuil 15.0 37.0 * = 1-10...
- Page 56 Fancom FSUP.1e ANNEXE 1: Résumé menu 1 Horloge 2 Horloge lumière >>Horloge_* Paragraphe Index Départ-1 Durée Cycle ..:..:..:.. * = 1-6 Nombre de cycles >>Horloge_* Départ-2 Durée Cycle ..:..:..:.. Nombre de cycles >>Horloge_* Départ-3 Durée Cycle ..:..
- Page 57 Fancom FSUP.1e ANNEXE 1: Résumé menu Paragraphe Index * = lu-ma Heure ..:.. me-je Date ..-..-.. ve-sa-di Nr.jour bande Nr.jour courbe Début nuit ..:.. Fin nuit ..:.. Durée transit. ..:.. Paragraphe Index >>Enregistrement_* Conso. actuelle ..* = 1-8 Conso. hier ..
-
Page 58: Annexe 2: Contrôle Proportionnel Du Chauffage
Fancom FSUP.1e ANNEXE 2: Contrôle proportionnel du chauffage ANNEXE 2: Contrôle proportionnel du chauffage Si le chauffage est réglé à l'aide d'une sortie analogique, vous pouvez faire les réglages suivants: >>Chauffages_1 Plage 4× %Mini %Maxi %Chauffage Quand vous introduisez une valeur à Plage, le chauffage commence à fonctionner proportionnellement.
