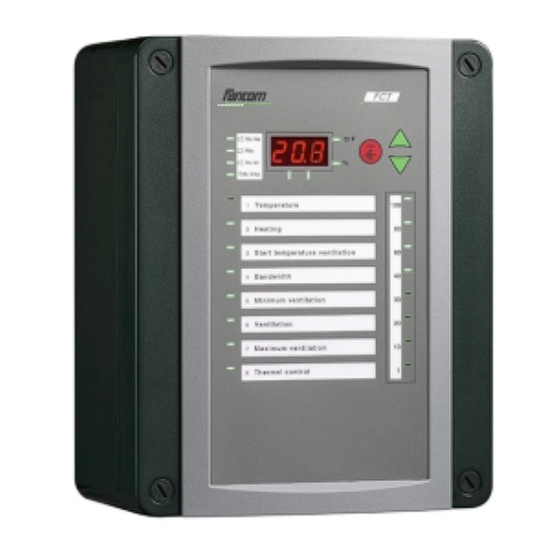

Fancom FCT Notice D'installation

Masquer les pouces Voir aussi pour FCT:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

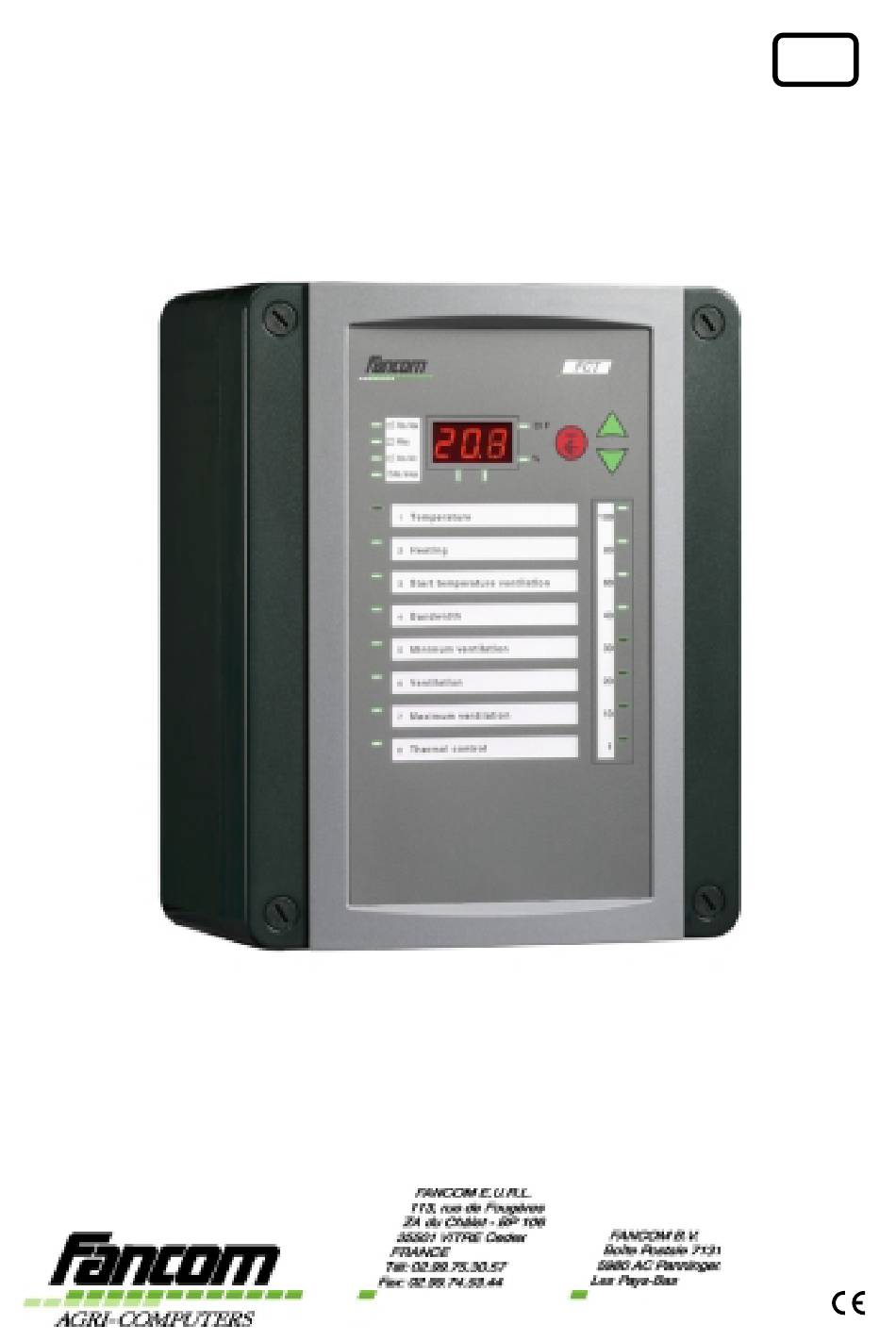

FCT
FR
NOTICE D'INSTALLATION
VERSION B1

Publicité

Table des Matières
loading

Manuels Connexes pour Fancom FCT

Sommaire des Matières pour Fancom FCT

  • Page 1 NOTICE D'INSTALLATION VERSION B1...
  • Page 2 Tous droits réservés. Toute reproduction même partielle, par quelque procédé que ce soit, est interdite sans autorisation préable et littérable de Fancom. Fancom se réserve le droit de changer à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice.

  • Page 3: Table Des Matières

    Fancom FCT Table des matières Table des matières Sur cette notice 1. Introduction ....................1 2. Caractéristiques techniques ..............2 3. Instructions de sécurité et avertissements..........4 3.1 Généralités..................4 3.2 Panne....................4 3.3 Installation..................5 3.4 Système d’alarme indépendant ............5 4.

  • Page 4: Sur Cette Notice

    Si vous avez des questions concernant le système, n’hésitez pas à contacter votre revendeur Fancom. Vous trouvez les différents sujets de cette notice dans la table des matières. Les pictogrammes suivants sont utilisés dans cette notice: Suggestions, conseils et remarques avec des informations supplémentaires.

  • Page 5: Introduction

    Fancom FCT 1. Introduction 1. Introduction Le régulateur FCT est utilisé pour contrôler la climatisation dans le domaine agricole. Il contrôle la ventilation et le chauffage pour une salle. Communication (option) L'ordinateur FCT peut être connecté à une boucle de communication série (au moyen d'une carte de communication).

  • Page 6: Caractéristiques Techniques

    Fancom FCT 2. Caractéristiques techniques 2. Caractéristiques techniques Alimentation Tension du réseau 230Vac (-10% +6%) Fréquence du secteur 50/60Hz Puissance absorbée électronique maxi 10VA Fusible électronique voir le plan de branchement 4 Entrées analogiques, résolution 10 bits Champ maxi de la mesure température sonde type S.7 -30°C à...
  • Page 7 Plage de température en stockage -10°C à 50°C Hygrométrie < 95%, non-condensant Communication (option) Boucle de communication série Fancom: communication entre les ordinateurs et le PC *. * Pour les spécifications de câbles et le branchement électrique, voir le plan de branchement...

  • Page 8: Instructions De Sécurité Et Avertissements

    L’installation de l’ordinateur et les opérations techniques doivent être effectuées par un électrotechnicien qualifié, suivant les normes en vigueur. Fancom ne peut se porter garant d’un préjudice résultant d’un réglage incorrect, d’un système ne fonctionnant pas bien, etc. 3.2 Panne Ne jamais travailler sur un ordinateur sous tension.

  • Page 9: Installation

    Des erreurs de connexion peuvent causer un préjudice permanent. 3.4 Système d’alarme indépendant L’ordinateur est un appareil électronique et vous devez tenir compte de l’éventualité d’un incident technique. Attention Fancom vous recommande d’installer une alarme indépendante supplémentaire (par thermostat mini/maxi). Ceci recommandé...

  • Page 10: Montage Et Installation

    Ceci est très important pour une bonne étanchéité. 7. Contrôler si la fréquence et la tension présente correspondent à la fréquence et la tension du réseau. 8. Dans les bâtiments sensibles à la foudre, Fancom vous conseille d’installer une protection contre la surtension.
  • Page 11 Fancom FCT 4. Montage et installation 9. Veiller à ce que les ordinateurs soient directement alimentés à partir du système de distribution principal. 10. L’appareil doit pouvoir être arrêté à l’aide d’un interrupteur de réseau bipolaire. L’ordinateur doit être mis à la terre correctement.

  • Page 12: Contrôles

    5. Contrôles 5.1 Contrôle de la ventilation Le FCT a été développé pour la commande des systèmes de ventilation. Pour cela vous pouvez utiliser le Triac ou les commandes 0-10V. Si la commande 0-10V est utilisée, les réglages suivant sont importants: Facteur de S’il y a un écart entre la valeur mesurée et la valeur de...
  • Page 13 (OUT.8) et le tampon de correction (OUT.9). Contrôle de l'entrée d'air Le FCT a deux sorties analogiques. Une sortie peut être utilisée pour la commande d'une entrée d'air, par exemple, un rideau ou une trappe d'entrée d'air. Si vous utilisez la sortie analogique 1, les réglages OUT.7, OUT.8 et OUT.9 doivent être également faits.
  • Page 14 Fancom FCT 5. Contrôles SYS.9 à SYS.16 permettent de faire les réglages pour l'entrée d'air. Pour une explication des réglages de l'entrée d'air, voir le paragraphe 3.2 de la notice utilisateur. Enclenchement d'un deuxième groupe de ventilateurs Il est possible (par un relais) d'enclencher un deuxième groupe de ventilateurs.

  • Page 15: Contrôle Du Chauffage

    Fancom FCT 5. Contrôles 5.2 Contrôle du chauffage 5.2.1 Relais Marche/Arrêt chauffant (1 relais) Le relais est activé lorsque la température tombe en-dessous de la Consigne - Hystérésis. Il restera activé jusqu'à ce que la valeur mesurée soit égale à la consigne.

  • Page 16: Analogique

    Fancom FCT 5. Contrôles 5.2.2 Analogique La sortie analogique commande le chauffage de manière à ce que la différence entre la température de salle mesurée et la consigne chauffage soit minimum. Si la température mesurée est trop élevée, le chauffage s'arrêtera ou restera à sa position minimum.
  • Page 17 Fancom FCT 5. Contrôles Position Vous réglez une position minimum (normalement 0) maximum seulement si le chauffage ne peut jamais être éteint. Exemple: Facteur de correction Temps de régulation 600 sec. Position minimum Il y a une correction de la valeur de sortie de 20% par degré...

  • Page 18: Contrôle Auxiliaire

    5. Contrôles 5.3 Contrôle auxiliaire 5.3.1 Deuxième contrôle du chauffage Le FCT a trois possibilités de contrôle du chauffage supplémentaire: 1. Comme deuxième contrôle du chauffage avec les mêmes sondes (INS.6 = 0); 2. Comme deuxième contrôle du chauffage à sa propre sonde, par exemple, comme chauffage au sol, préchauffage corridor central ou...

  • Page 19: Commande Ventilateur Supplémentaire (Relais)

    Fancom FCT 5. Contrôles 5.3.3 Commande ventilateur supplémentaire (relais) Maximum deux groupes de ventilation peuvent être enclenchés par relais. Si vous voulez enclencher un seul groupe de ventilateurs, vous réglez OUT.1 sur 1 ou 4. Pour pouvoir enclencher deux groupes de ventilation, OUT.1 doit être réglé...
  • Page 20 Fancom FCT 5. Contrôles Exemple 2: Vous avez un ventilateur régulé avec une capacité de 4000 /h et deux ventilateurs non régulables avec une capacité de 3000 m /h chacun. Le pourcentage de ventilation régulée est 4000 / (4000 + 3000 + 3000) = 40%.

  • Page 21: Réglages D'installation

    Fancom FCT 6. Réglages d'installation 6. Réglages d'installation 6.1 Accès réglages d’installation et retour réglages normaux Les réglages d’installation sont divisés en trois groupes: 1. Réglages-SYS 2. Réglages-INS 3. Réglages-OUT Avant d’effectuer ces réglages, lisez comment vous pouvez accéder aux différents groupes de réglages.

  • Page 22: Réglages-Sys

    Fancom FCT 6. Réglages d'installation: Réglages-SYS 6.2 Réglages-SYS Après avoir sélectionné le mode SYS, les fonctions du menu sont différentes. 9. Pos. trappe 100% ventil. 1. Pré-réglage système 10. Pos. trappe 80% ventil. 2. --- 11. Pos. trappe 60% ventil.
  • Page 23 Fancom FCT 6. Réglages d'installation: Réglages-SYS Tableau 1: Résumé des pré-réglages système Contrôle Trappe vortex/ Deuxième Ventilation Chauffage aux. Entrée d'air ventilateur trappe contrôle + triac marche/arrêt marche/arrêt entrée d'air marche/arrêt sans CVP analogique 10-0V triac marche/arrêt entrée d'air marche/arrêt marche/arrêt...
  • Page 24 Fancom FCT 6. Réglages d'installation: Réglages-SYS Température extérieure basse Pendant des jours plus froids (température extérieure basse) la plage ventilation peut être influencée; l'augmentation de la ventilation est retardée, lorsque la température dépasse la Consigne ventilation. Quand la température extérieure est inférieure à la Consigne ventilation - 5 °...
  • Page 25 Fancom FCT 6. Réglages d'installation: Réglages-SYS SYS.4 Temps de diminution influence température extérieure (Champ = 0 ... 48 h) (Réglage usine = 10 h) Introduire le temps (heures), dans lequel l'influence - à cause d'une température extérieure élevée - doit être supprimée.
  • Page 26 Trop chaud La température ambiante est plus de 0.6°C trop élevée. Pour les types 5, 6 et 7 (les types +), le FCT détermine la demande chaleur comme la différence entre la température mesurée et la consigne. Le FCT transmet la différence réelle (par exemple -0.8) au régulateur qui règle le précontrôle du chauffage.
  • Page 27 Le FCT ne peut pas commander de chaudière lui-même, mais il peut transmettre la demande de chaleur à un autre régulateur par la communication. Pour les types 1, 2 et 3, le FCT détermine la demande chaleur de la façon suivante: Trop froid La température ambiante est plus de 1.2°C trop basse.
  • Page 28 Influence du contrôle de ventilation central (Champ = 0, 1, 2) (Réglage usine = 0) Le FCT ne peut pas commander de ventilation centrale lui-même, mais il peut transmettre la position de ventilation calculée à un autre régulateur par la communication.

  • Page 29: Réglages-Ins

    Fancom FCT 6. Réglages d'installation: Réglages-INS SYS.10 Positions trappes aux 80%,60%,40%,30%,20%,10%,1% ventilation à (Champ = 0 ... 100%) (Réglage usine = 80% resp. 60%, 40%, 30%, 20%, 10%, 1%) SYS.16 Introduire successivement les positions des trappes qui correspondent aux 80%, 60%, 40%, 30%, 20%, 10% et 1% ventilation. Pour une description du contrôle de l'entrée d'air central, consulter le paragraphe...
  • Page 30 (Réglage usine = NO) Réglage Sonde extérieure Le FCT reçoit la température extérieure d'un autre régulateur (si présent) par la communication. Le FCT mesure la température extérieure lui-même avec la sonde qui a été branchée sur l'entrée analogique 4. Il peut la...
  • Page 31 Fancom FCT 6. Réglages d'installation: Réglages-INS INS.6 Sondes supplémentaires (Champ = 0, 1, 2, 3) (Réglage usine = 0) Réglage Sondes supplémentaires Aucune sonde supplémentaire. Sonde supplémentaire sur l'entrée analogique 2. Sonde contrôle auxiliaire sur l'entrée analogique 3. Sonde supplémentaire sur l'entrée analogique 2 et sonde contrôle auxiliaire sur l'entrée analogique 3.
  • Page 32 Le réglage de 1% s'affichera puis suivi du réglage de 99%. Fancom recommande de faire toujours l'étalonnage de 1% et de 99%. C'est pour le contrôle sans CVP ou le passage automatique d'un contrôle avec CVP à...
  • Page 33 Fancom FCT 6. Réglages d'installation: Réglages-INS Méthode: Étalonnage de 99% ventilation 5. Appuyer sur pour augmenter ou diminuer la valeur. Le ventilateur augmentera ou diminuera alors son régime. 6. Régler la valeur de sorte que le ventilateur atteint son régime maximum.
  • Page 34 éviter un charge de pointe, au moment où plusieurs régulateurs s'enclenchent simultanément. Les réglages ci-dessous (INS.13 jusqu’à INS.16) sont importants seulement si le FCT est branché sur un réseau en boucle. INS.13 Communication baudrate (Réglage usine = 24-b) Tous les ordinateurs dans une boucle doivent avoir le même réglage du...

  • Page 35: Réglages-Out

    Fancom FCT 6. Réglages d'installation: Réglages-OUT INS.15 Compteur de transmission INS.16 Compteur de réception Il y a un compteur de transmission et un compteur de réception dans l’ordinateur. Ces deux compteurs vous permettent de suivre la communication et de retrouver des erreurs de communication. S’il y a des problèmes avec la communication, réglez tous les compteurs sur 0.
  • Page 36 Fancom FCT 6. Réglages d'installation: Réglages-OUT OUT.1 Adressage relais (Champ = 0, 1, 2, 3, 4, 5, 6) (Réglage usine = 0) Tableau 2: Résumé des adressages relais possibles Chauffage Contrôle auxiliaire Deuxième vent. marche/arrêt marche/arrêt (chauffage) relais 3 relais 1 relais 2 marche/arrêt...
  • Page 37 Fancom FCT 6. Réglages d'installation: Réglages-OUT OUT.3 Temps de régulation chauffage (Champ = 0 ... 999 sec.) (Réglage usine = 30 sec.) Contrôle Introduire le Temps de régulation (secondes), marche/arrêt. (voir le paragraphe 5.2.1, Marche/arrêt chauffant). Contrôle vanne Introduire le Temps de régulation (secondes), de mélange...
  • Page 38 Fancom FCT 6. Réglages d'installation: Réglages-OUT OUT.6 Type de la sortie analogique 1 (Champ = 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11) (Réglage usine = 7) Introduire pour quel système vous voulez utiliser la sortie analogique 1.
  • Page 39 Fancom FCT 6. Réglages d'installation: Réglages-OUT OUT.9 Tampon de correction de la sortie analogique 1 (Champ = 0 ... 100) (Réglage usine = 5) Introduire le Tampon de correction (voir les paragraphes 5.2.2 et 5.3.1). OUT.10 Type de la sortie analogique 2 (Champ = 0, 1, 2, 3, 4, 5, 6) (Réglage usine = 1)
  • Page 40 Fancom FCT 6. Réglages d'installation: Réglages-OUT OUT.12 Temps de régulation de la sortie analogique 2 (Champ = 0 ... 999 sec.) (Réglage usine = 10 sec.) Introduire le Temps de régulation (secondes) (voir les paragraphes 5.2.2 et 5.3.1). OUT.13 Tampon de correction/Position minimum de la sortie analogique 2 (Champ = 0 ...
  • Page 41 Fancom FCT 6. Réglages d'installation: Réglages-OUT OUT.15 Capacité du ventilateur principal (Champ = 0 ... 100%) (Réglage usine = 0%) Ceci s'appliquera seulement si vous voulez enclencher un deuxième groupe de ventilateurs régulé, au quel cas le ventilateur principal doit diminuer son régime.
  • Page 42 Fancom FCT ANNEXE 1: Alarmes système ANNEXE 1: Alarmes système L’ordinateur contrôle régulièrement son propre fonctionnement. Si l’ordinateur détecte une erreur, un code d’alarme sera affiché, précédé de la lettre E. Tableau 3: Résumé des alarmes système Cd. Cause Votre action Alarme Backup Neutraliser l’alarme, réajuster les...
  • Page 43 ANNEXE 2: Rapport d’installation Utilisateur Installateur Nom: Nom: Adresse: Adresse: Domicile: Domicile: Installation Données Date: Type ordinateur: FCT Version programme: Réglages-SYS N° ° ° ° de la situation Propre SYS.1 Pré-réglage système SYS.3 Influence temp. ext. SYS.4 Temps↓ infl. T. ext. SYS.5 Facteur infl.
  • Page 44 Fancom FCT ANNEXE 2: Rapport d'installation Réglages-INS N° ° ° ° de la situation Propre INS.1 Corr. sonde amb. INS.2 Corr. sonde suppl. INS.3 Corr. sonde C. aux. INS.4 Corr. sonde ext. INS.5 Sonde extérieure INS.6 Sondes suppl. INS.7 Val. étalonnage CVP INS.8...
  • Page 45 AO 2 1 branchement FCT SITUATION 0 ***** Rég. thermique (0-10V) Trappe vortex (10-0V) ***** ***** Alarm Z U V ***** ***** Contr. aux. Temp. amb. Chauffage Alarme 230Vac (march/arrêt) (march/arrêt) 50Hz Ventilateur ventilateur AO 2 1 branchement FCT ***** Contr.
  • Page 46 AO 2 1 AN.2 Contr. aux. (0-10V) branchement FCT SITUATION 3 AN.1Trappe vortex (10-0V) ***** Temp Contr. aux. Alarm Z U V ***** ***** ***** Temp. amb. Chauffage Contr. aux. Alarme 230Vac (march/arrêt) (march/arrêt) 50Hz AO 2 1 Contr. aux. (0-10V) branchement FCT Entreé...
  • Page 47 PLAN DE BRANCHEMENT FCTA / FCTC / FCT / FCNF T63mA-250V Option: Carte de FC -comm. Seulement pour modéle RL4 RL3 CAN (Quebec): Sortie AN.2 Le fusible est seulement Rég. aux. RTTM RL2 RL1 Alarm NO / NC necessaire si l'alimentation est (0-10/10-0V) 240Vac L1 en L2.
  • Page 48 0,8mm 0,8mm 0,8mm Fancom unité 0,8mm 0,8mm d'alarme simple 2x0,8mm Fancom vous conseille d'installer dans chaque salle de CLIMATISATION un thermostat double dans le circuit Sirène d'alarme. 12Vdc SCHÉMA D'ALARME GÉNÉRAL AVEC UNITÉ D'ALARME MULTIPLE (alarme par salle) RESTE PESAGE...
  • Page 49 R+ R- T- T+ 2x0,8mm câble blindé (" twisted pair ") REMARQUE: L'extrémités du blindage du câble, c.à.d. l'extrémité où l'alimentation est avant la boucle, doite être mise à la terre Brancher chaque appareil de Fancom suivant les normes en vigueur...
