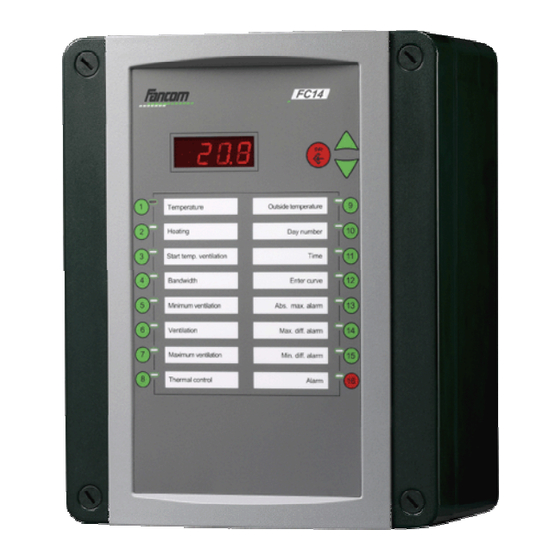

Fancom FC14 Notice Installateur
  1. Manuels
  2. Marques
  3. Fancom Manuels
  4. Unités de contrôle
  5. FC14
  6. Notice installateur

Fancom FC14 Notice Installateur

Masquer les pouces Voir aussi pour FC14:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
FR
FC14
NOTICE INSTALLATEUR
VERSION A2

Publicité

Table des Matières
loading

Manuels Connexes pour Fancom FC14

Sommaire des Matières pour Fancom FC14

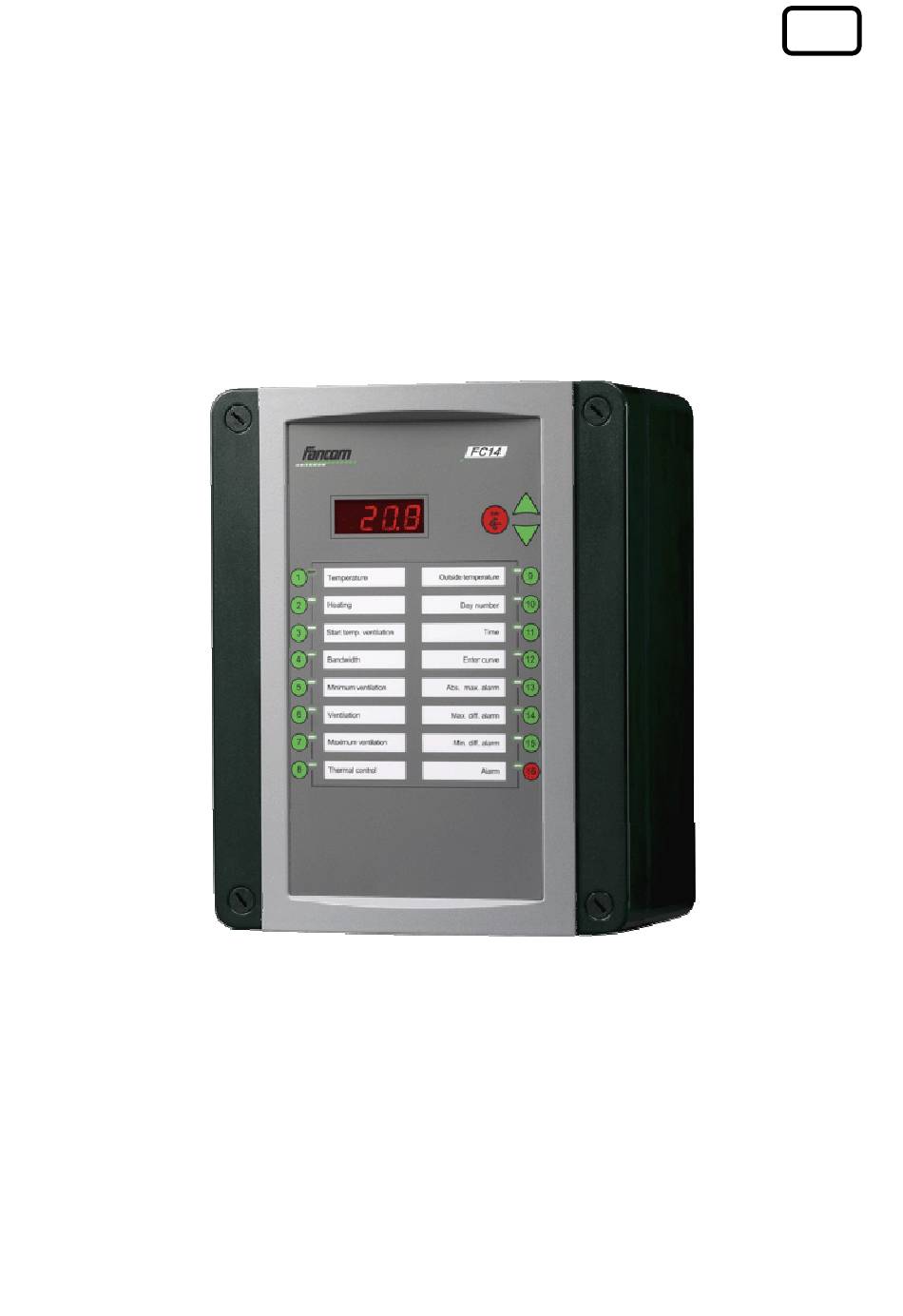

  • Page 1 FC14 NOTICE INSTALLATEUR VERSION A2...
  • Page 2 Tous droits réservés. Toute reproduction même partielle, par quelque procédé que ce soit, est interdite sans autorisation préalable et littérable de Fancom. Fancom se réserve le droit de changer à tout moment et sans avis préalable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice.

  • Page 3: Table Des Matières

    Fancom FC14 Table des matières Table des matières Sur cette notice……………………………………………………………………………………….1 1. Introduction ................2 2. Spécifications techniques ............3 3. Instructions de sécurité et avertissements ......... 4 3.1 Généralité............... 4 3.2 Panne................4 3.3 Installation..............4 3.4 Système d'alarme indépendant .......... 5 4.

  • Page 4: Sur Cette Notice

    Pour des questions concernant le système ou du support, n'hésitez pas à consulter l'assistance Internet Fancom: http://www.fancom.com. Sur l'Internet l'installateur trouve des réponses aux questions fréquemment posées (FAQs) sur le fonctionnement des produits Fancom. Pictogrammes utilisés dans cette notice Les pictogrammes suivants sont utilisés dans cette notice: Suggestions, conseils et remarques avec des informations supplémentaires.

  • Page 5: Introduction

    Il contrôle la ventilation et le chauffage dans une seule salle. Communication Le FC14 peut être connecté à une boucle de communication série (au moyen d'une carte de communication). À l'aide d'un PC il est possible de commander à distance votre PC.

  • Page 6: Spécifications Techniques

    -10°C jusqu'à 50°C Plage température en stockage Humidité relative < 95%, non condensant Communication (option) Boucle de communication série Fancom: communication entre les ordinateurs et le PC*. Pour le branchement électrique et spécifications de câbles, voir le plan de branchement.

  • Page 7: Instructions De Sécurité Et Avertissements

    L'installation du FC14 et les opérations techniques doivent être effectuées par un électrotechnicien qualifié, suivant les normes en vigueur. Fancom ne peut se porter garant d’un préjudice résultant d’un réglage incorrect, d’un système ne fonctionnant pas bien, etc.

  • Page 8: Système D'alarme Indépendant

    Fancom FC14 Sécurité 3.4 Système d'alarme indépendant L’ordinateur est un appareil électronique et vous devez tenir compte de l’éventualité d’un incident technique. Attention Fancom vous recommande d'installer alarme indépendante supplémentaire par ex. un thermostat mini/maxi. Ceci est recommandé spécialement pour les systèmes dont une défaillance peut occasionner un préjudice important.

  • Page 9: Montage Et Installation

    7. Contrôler si la fréquence et la tension présente correspondent à la fréquence et la tension du réseau. 8. Dans les bâtiments sensibles à la foudre, Fancom vous conseille d’installer une protection contre la surtension. 9. Veiller à ce que les ordinateurs soient directement alimentés à partir...
  • Page 10 Fancom FC14 Montage et installation 10. L’appareil doit pouvoir être arrêté à l’aide d’un interrupteur de réseau bipolaire. L’ordinateur doit être mis à la terre correctement. 11. Séparer les lignes de courant faible des lignes de courant fort en les montant dans des goulottes séparées.

  • Page 11: Contrôles

    5. Contrôles 5.1 Contrôle de la ventilation Le FC14 a été développé pour la commande des systèmes de ventilation. Pour cela vous pouvez utiliser le triac ou les commandes 0-10V. Si la commande 0-10V est utilisée, les réglages suivants sont...

  • Page 12: Systèmes De Ventilation

    : ANA.14 = type 2 (Ventilation avec asservissement) Type de ventilation : NAT.9 = type 0 (Économie d’énergie Naturelle) Le FC14 calcule automatiquement la position de la trappe vortex. Vous avez la possibilité de commander également une entrée d'air. NatuFlow Le système NatuFlow de Fancom combine les avantages de ventilation...
  • Page 13 Au réglage ANA.1, vous adressez le type 8 (ventilation 10-0V) à la sortie analogique 1. Si le type 10 (ventilation avec asservissement) est adressé ici, le FC14 ajustera la sortie analogique, jusqu'à ce que les positions de ventilation calculées et mesurées soient identiques. De plus vous devez régler le facteur de correction (ANA.2), le temps de régulation (ANA.3) et...
  • Page 14 Contrôles Contrôle de l'entrée d'air Le FC14 a trois sorties analogiques. Une sortie peut être utilisée pour la commande d'une entrée d'air, par exemple, un rideau ou une trappe d'entrée d'air. Une autre sortie analogique peut être utilisée pour le contrôle de la trappe vortex.
  • Page 15 Fancom FC14 Contrôles Enclenchement complète Il est également possible (par un ou plusieurs relais) d'enclencher des ventilateurs marche/arrêt supplémentaires. moment l'enclenchement la partie régulable maintient sa vitesse maximale. REL.1 à REL.5 permettent de faire les réglages concernés. Cela est possible pour une commande triac et une commande de ventilation analogique.

  • Page 16: Table Combi Contrôle

    à enclencher et l'entrée d'air pour l'évolution complète de la température. À une certaine température le FC14 calculera une position de ventilation par le biais de Consigne ventilation et Plage ventilation. De cette position de ventilation calculée le FC14 détermine la valeur correspondante pour la partie régulable, le(s) ventilateur(s) à...
  • Page 17 Fancom FC14 Contrôles Tableau 2: Combi exemple 2 Position (%) Partie régulable Entrée d'air Relais 0000 0000 1000 1000 … … … … рел Régulable (%) Entrée d’air (%) Relais Regelbar (%) Zuluft (%)
  • Page 18 Fancom FC14 Contrôles Tableau 3: Combi exemple 3 (%) Partie régulable Relais Entrée d'air Position 0000 0000 1000 1100 1110 1111 … … … … Régulable (%) Entrée d’air (%) Relais Regelbar (%) Zuluft (%)

  • Page 19: Contrôle Du Chauffage

    Fancom FC14 Contrôles 5.3 Contrôle du chauffage 5.3.1 Relais marche/arrêt chauffant (1 relais) Le relais est activé lorsque la température tombe en dessous de la Consigne - Hystérésis. Il restera activé jusqu'à ce que la valeur mesurée soit égale à la consigne.

  • Page 20: Analogique

    Fancom FC14 Contrôles 5.3.2 Analogique La sortie analogique commande le chauffage de manière à ce que la différence entre la température de salle mesurée et la consigne chauffage soit minimum. Si la température mesurée est trop élevée, le chauffage s'arrêtera ou restera à sa position minimum. Les trois réglages suivants déterminent les caractéristiques de ce contrôle:...
  • Page 21 Fancom FC14 Contrôles Position Vous réglez une position minimum (normalement 0) minimum seulement si le chauffage ne peut jamais être éteint. Exemple: Facteur de correction Temps de régulation 600 sec. Position minimum Il y a une correction de la valeur de sortie de 20% par degré...

  • Page 22: Contrôle Auxiliaire

    Contrôles 5.4 Contrôle auxiliaire 5.4.1 Deuxième contrôle du chauffage Le FC14 a trois possibilités de contrôle du chauffage supplémentaire: 1. Comme deuxième contrôle du chauffage avec les mêmes sondes (INS.6 = 0); 2. Comme deuxième contrôle du chauffage à sa propre sonde dans la zone (INS.6 = 4);...

  • Page 23: Réglages D'installation

    Fancom FC14 Réglages d'installation 6. Réglages d'installation 6.1 Accès réglages d’installation et retour réglages normaux Les réglages d’installation sont divisés en cinq groupes: 1. Réglages SYS 2. Réglages INS 3. Réglages ANA 4. Réglages REL 5. Réglages NAT Avant d’effectuer ces réglages, lisez comment vous pouvez accéder aux différents groupes de réglages.

  • Page 24: Réglages Sys

    Fancom FC14 Réglages SYS 6.2 Réglages SYS Après avoir sélectionné le mode SYS, les fonctions du menu sont différentes. Préréglage système Alarme contrôle aux. Influence temp. ext. Temps dim. influence temp. ext. Facteur infl. temp. ext. Demande chaleur chauffage Demande chaleur contrôle aux.
  • Page 25 Fancom FC14 Réglages SYS SYS.1 Préréglage système (Champ = 0, 1, 2, 3, 4, 5, 6) (Réglage usine = 0) Tableau 4 donne un résumé de tous les préréglages possibles. Pour des connexions correctes, consulter les plans de branchement de l'annexe 3.
  • Page 26 Avec température extérieure. Le FC14 calcule l'écart maxi alarme, tenant compte d'une température extérieure élevée. Sans température extérieure. Le FC14 calcule l'écart maxi alarme, sans tenir compte d'une température extérieure élevée. SYS.3 Influence température extérieure (Champ = 0, 1, 2, 3, 4, 5) (Réglage usine = 0)
  • Page 27 0.1°C toutes les 5 minutes. Si la température extérieure descend en dessous de la Consigne ventilation, le FC14 diminuera la plage ventilation supplémentaire ou l'augmentation de la consigne ventilation. SYS.4 Temps de diminution influence température extérieure (Champ = 0 ...
  • Page 28 Régler si le chauffage influe sur le précontrôle central. Le FC14 ne peut pas commander de chaudière lui-même, mais il peut transmettre la demande de chaleur à un autre ordinateur par la communication. Pour les types 1, 2 et 3, le FC14 détermine la demande chaleur de la façon suivante: Trop froid La température ambiante est plus de 1.2°C trop basse.
  • Page 29 Fancom FC14 Réglages SYS Pour les types 5, 6 et 7 (les types +), le FC14 détermine la demande chaleur comme la différence entre la température mesurée et la consigne. Le FC14 transmet la différence réelle (par exemple -0.8) à...
  • Page 30 Influence du contrôle de la ventilation centrale (Champ = 0, 1, 2) (Réglage usine = 0) Le FC14 ne peut pas commander de ventilation centrale lui-même, mais il peut transmettre la position de ventilation calculée à un autre ordinateur par la communication.

  • Page 31: Réglages Ins

    Fancom FC14 Réglages INS 6.3 Réglages INS Après avoir sélectionné le mode INS, les fonctions du menu sont différentes. Corr. temp. Version programme sonde d'ambiance Corr. temp. Fréquence du secteur sonde suppl. Corr. temp. Unité de température sonde contrôle aux.
  • Page 32 (Réglage usine = NO) Réglage Sonde extérieure Le FC14 reçoit la température extérieure d'un autre régulateur (si présent) par la communication. Le FC14 mesure la température extérieure lui-même avec la sonde qui a été branchée sur l'entrée analogique 4. Il...
  • Page 33 Fancom FC14 Réglages INS INS.6 Sonde supplémentaire (Champ = 0, 1, 2, 3, 4) (Réglage usine = 0) Réglage Sondes supplémentaires Aucune sonde supplémentaire Sonde supplémentaire sur l'entrée analogique 2. Sonde contrôle auxiliaire sur l'entrée analogique 3 Sonde supplémentaire sur l'entrée analogique 2 et sonde contrôle auxiliaire sur l'entrée analogique 3...
  • Page 34 Le réglage de 1% s'affichera puis suivi du réglage de 99%. Fancom recommande de faire toujours l'étalonnage de 1% et de 99%. C'est pour le contrôle sans CVP ou le passage automatique d'un contrôle avec CVP à...
  • Page 35 Fancom FC14 Réglages INS Méthode: Étalonnage du 99% ventilation 1. Appuyer sur pour augmenter ou diminuer la valeur. Le ventilateur augmentera ou diminuera alors son régime. 2. 6. Régler la valeur de sorte que le ventilateur atteint son régime maximum. Il est également possible de mesurer la tension entre les bornes du ventilateur, entre le U et le V.
  • Page 36 éviter une charge de pointe, au moment où plusieurs régulateurs s'enclenchent simultanément. Les réglages ci-dessous (INS.13 jusqu’à INS.16) sont importants seulement si le FC14 est branché sur un réseau en boucle. INS.13 Communication – débit en bauds (Réglage usine = 24-b) Tous les ordinateurs dans une boucle doivent avoir le même réglage du...
  • Page 37 Fancom FC14 Réglages INS INS.15 Compteur de transmission INS.16 Compteur de réception Il y a un compteur de transmission et un compteur de réception dans l’ordinateur. Ces deux compteurs vous permettent de suivre la communication et de retrouver des erreurs de communication. S’il y a des problèmes avec la communication, réglez tous les compteurs sur 0.

  • Page 38: Réglages Ana

    Fancom FC14 Réglages ANA 6.4 Réglages ANA Après avoir sélectionné le mode ANA, les fonctions du menu sont différentes. Type de sortie An. 1 Type de sortie An. 3 Facteur de corr. S.An. 1 Facteur de corr. S.An. 3 Temps de rég. S.An. 1 Temps de rég.
  • Page 39 Régler pour quel système vous voulez utiliser la sortie analogique 1. Quelques possibilités permettent de choisir entre une commande de 0- 10V et de 10-0V. Le premier type est le type recommandé par Fancom. Réglage Type de sortie analogique 1 Aucun Entrée d'air Combi 10-0V...
  • Page 40 Régler pour quel système vous voulez utiliser la sortie analogique 2. Quelques possibilités permettent de choisir entre une commande de 0- 10V et de 10-0V. Le premier type est le type recommandé par Fancom. Réglage Type de sortie analogique 2 Aucun Entrée d'air Combi 10-0V...
  • Page 41 Régler pour quel système vous voulez utiliser la sortie analogique 3. Quelques possibilités permettent de choisir entre une commande de 0- 10V et de 10-0V. Le premier type est le type recommandé par Fancom. Réglage Type de sortie analogique 3 AUCUN Entrée d'air Combi 10-0V...
  • Page 42 Fancom FC14 Réglages ANA ANA.10 Facteur de correction de la sortie analogique 3 (Champ = 0.0 ... 10.0) (Réglage usine = 1.0) Régler le Facteur de correction (voir sections 5.1 et 5.3.2). ANA.11 Temps de régulation de la sortie analogique 3 (Champ = 0 ...
  • Page 43 Fancom FC14 Réglages ANA ANA.14 Type de triac (Champ = 0, 1, 2) (Réglage usine = 1) Régler comment vous voulez utiliser la commande triac. Réglage Type de commande triac AUCUN Ventilation sans asservissement Ventilation avec asservissement ANA.15 Facteur trappe vortex (Champ = 0.0 ...

  • Page 44: Réglages Rel

    FC14 Fancom Réglages REL 6.5 Réglages REL Après avoir sélectionné le mode REL, les fonctions du menu sont différentes. Combi - position Adressage relais Hyst./Plage rég. Chauf. Combi - ventilation Combi - partie régulable Temps de régulation Hyst./Plage de rég.
  • Page 45 FC14 Fancom Réglages REL Le réglage usine du table combi contrôle est comme suit: (%) Partie régulable Relais Entrée d'air Position 0000 0000 0000 0000 0000 0000 0000 0000 0000 … … … … 0000 C.15 REL.1 Combi - Position (Champ = Sta, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15) (Réglage usine = Sta)
  • Page 46 FC14 Fancom Réglages REL REL.3 Combi - Partie régulable (Champ = 0..100%) Régler pour toutes les positions le pourcentage, à laquelle l'ordinateur doit commander la ventilation régulable. REL.4 relais Combi (Champ = 0000…1111) Régler pour toutes les positions les relais à activer, si la position réglée au REL.1 est active.
  • Page 47 FC14 Fancom Réglages REL REL.7 Type de calcul de ventilation (Champ = 0, 1) (Réglage usine = 0) Dépendant du système de ventilation, la ventilation mesurée ne peut être pas décisive pour la ventilation totale. Cela s'applique généralement aux systèmes de ventilation, auxquels des ventilateurs s'enclenchent complètement et la partie régulable se reprend.
  • Page 48 FC14 Fancom Réglages REL REL.9 Adressage relais (Champ = 0, 1, 2, 3, 4, 5, 6, 7, 8) (Réglage usine = 0) Tableau 5: Résumé des adressages de relais possibles N° Relais 1 Relais 2 Relais 3 Relais 4 Combi...
  • Page 49 FC14 Fancom Réglages REL REL.11 Temps de régulation du chauffage (Champ = 0 ... 999 sec.) (Réglage usine = 30 sec.) Contrôle marche/arrêt Régler le Temps de régulation (secondes), (section 5.3.1, Chauffage marche/arrêt). Contrôle de la vanne Régler le Temps de régulation (secondes), de mélange...

  • Page 50: Réglages Nat

    FC14 Fancom Réglages NAT 6.6 Réglages NAT Après avoir sélectionné le mode NAT, les fonctions du menu sont différentes. Aujourd'hui Type de ventilation Temps d'attente mini Jour -1 Passage Naturelle Jour -2 Jour -3 Jour -4 Jour -5 Jour -6 Jour -7 Figure 5: Résumé...
  • Page 51 (Champ = 0, 1, 2, 3) (Réglage usine = 2) Après avoir passé de ventilation naturelle à ventilation dynamique, le FC14 doit attendre un temps mini avant de passer à la ventilation naturelle. 0 = 30 min. 1 = 45 min.
  • Page 52 FC14 Fancom Alarmes de système ANNEXE 1: Alarmes de système L'ordinateur exécute un certain nombre de programmes de test pour contrôler ses programmes ainsi que l'état des mémoires internes du système. Si une erreur est détectée, le numéro d'erreur clignote sur l'afficheur, précédé...
  • Page 53 FC14 Fancom Rapport d'installation ANNEXE 2: Rapport d'installation Utilisateur Installateur Nom: Nom: Adresse: Adresse: Domicile: Domicile: Installation Données Date: Type d'ordinateur: Version programme: Réglages SYS N° de la situation Propre SYS.1 Préréglage système. SYS.2 Alarme contrôle aux. SYS.3 Influence temp.ext.
  • Page 54 FC14 Fancom Rapport d'installation Réglages INS N° de la situation Propre INS.1 Corr. sonde amb. INS.2 Corr. sonde suppl. INS.3 Corr. sonde contr.aux. INS.4 Corr. sonde ext. INS.5 Sonde extérieure INS.6 Sonde supplémentaire INS.7 Valeur d'étalonnage CVP INS.8 Valeur d'étalonnage 1% vent.
  • Page 55 FC14 Fancom Rapport d'installation Réglages REL N° de la situation Propre REL.1 Combi - Position REL.2 Combi - Ventilation Voir tableau REL.3 Combi - Partie régulable Voir tableau REL.4 relais Combi Voir tableau REL.5 Combi - Entrée d'air Voir tableau REL.9...
  • Page 56 FC14 Fancom Rapport d'installation Réglages NAT N° de la situation Propre NAT.9 Type NAT.10 Temps d'attente mini NAT.11 Passage Naturelle...
  • Page 57 à la terre. Voir le tableau: adressages de relais Contacts de relais: 60Vdc / 30Vac, max. 2A Voir le tableau: adressages de relais Voir le tableau: adressages de relais Brancher chaque appareil de Fancom suivant les Modifications techniques réservées normes en vigueur.
  • Page 58 PLAN DE BRANCHEMENT TRIX 6A Ventilateur(s) 220-240Vac, 50/60Hz, max. 6A 220-240Vac 50/60Hz...
  • Page 59 PLAN DE BRANCHEMENT TRIX 10A 220-240Vac Ventilateur(s) 50/60Hz 220-240Vac, 50/60Hz, max. 10A...
  • Page 60 Thermostat min/max Fancom Unité d'alarme multiple Fancom vous conseille d'installer dans chaque salle de CLIMATISATION un thermostat double dans le circuit d'alarme. Sirène 12Vdc SCHÉMA D'ALARME GÉNÉRAL AVEC UNITÉ D'ALARME MULTIPLE (Alarme par salle) RESTE ALIMENTA...
  • Page 61 Ordinateur Fancom Fancom Interface PCLoop 2× 0,8mm blindé REMARQUE pair torsadé L'extrémités du blindage du câble, c.à.d. l'extrémité où l'alimentation est avant la boucle, doit être mise à la terre. Brancher chaque appareil de Fancom suivant les normes en vigueur.
