FCJA
FR
NOTICE D'INSTALLATION
VERSION B2

Publicité

Table des Matières
loading

Manuels Connexes pour Fancom FCJA

Sommaire des Matières pour Fancom FCJA

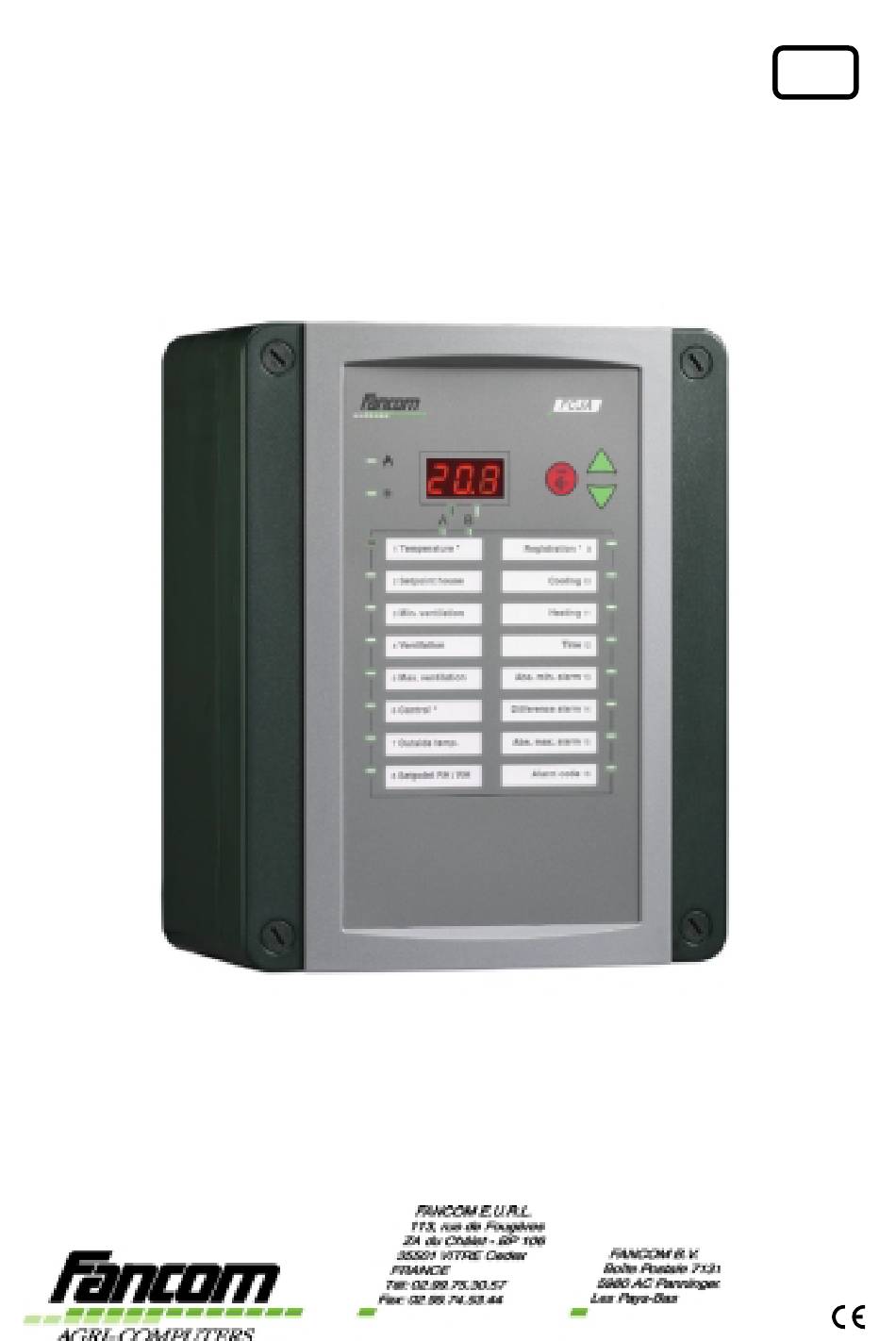

  • Page 1 FCJA NOTICE D’INSTALLATION VERSION B2...
  • Page 2 Tous droits réservés. Toute reproduction même partielle, par quelque procédé que ce soit, est interdite sans autorisation préable et littérable de Fancom. Fancom se réserve le droit de changer à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice.

  • Page 3: Table Des Matières

    Fancom FCJA Table des matières Table des matières Sur cette notice 1. Introduction ....................1 2. Caractéristiques techniques ..............2 3. Instructions de sécurité et avertissements...........4 3.1 Généralités..................4 3.2 Panne....................4 3.3 Installation..................5 3.4 Système d’alarme indépendant .............5 4. Montage et installation ................6 5.

  • Page 4: Sur Cette Notice

    Si vous avez des questions concernant le système, n’hésitez pas à contacter votre revendeur Fancom. Vous trouvez les différents sujets de cette notice dans la table des matières. Les pictogrammes suivants sont utilisés dans cette notice: Suggestions, conseils et remarques avec des informations supplémentaires.

  • Page 5: Introduction

    Fancom FCJA 1. Introduction 1. Introduction L’ordinateur FCJA a été spécialement développé pour être utilisé dans des bâtiments à ventilation dynamique. L’ordinateur possède un certain nombre de contrôles de ventilation: linéaire, modulé, par étages, contrôle du chauffage, du refroidissement et de l’hygrométrie.

  • Page 6: Caractéristiques Techniques

    Fancom FCJA 2. Caractéristiques techniques 2. Caractéristiques techniques Alimentation Tension du réseau 230Vac (-10% +6%), 1~ Fréquence du secteur 50/60Hz Puissance absorbée électronique max. 10VA Fusible électronique (dim. 5×20mm) type retardé, 50mA Entrées analogiques Entrée température 0.0 à 60.0°C ±0.2°C -25.0 à...
  • Page 7 Plage de température en stockage -10°C à 50°C Hygrométrie < 95%, sans condensation Communication Boucle de communication série Fancom: communication entre les ordinateurs et le PC*. Distance maxi entre deux connexions 200m Câble, blindé à 2-conducteurs (pair torsadé) 1×2×0.5mm ou 1×2×0.8mm...

  • Page 8: Instructions De Sécurité Et Avertissements

    L’installation de l’ordinateur et les opérations techniques doivent être effectuées par un électrotechnicien qualifié, suivant les normes en vigueur. Fancom ne peut se porter garant d’un préjudice résultant d’un réglage incorrect, d’un système ne fonctionnant pas bien, etc. 3.2 Panne Ne jamais travailler sur un ordinateur sous tension.

  • Page 9: Installation

    Des erreurs de connexion peuvent causer un préjudice permanent. 3.4 Système d’alarme indépendant L’ordinateur est un appareil électronique et vous devez tenir compte de l’éventualité d’un incident technique. Attention Fancom vous recommande d’installer une alarme indépendante supplémentaire (par thermostat mini/maxi). Ceci recommandé...

  • Page 10: Montage Et Installation

    Ceci est très important pour une bonne étanchéité. 7. Contrôler si la fréquence et la tension présente correspondent à la fréquence et la tension du réseau. 8. Dans les bâtiments sensibles à la foudre, Fancom vous conseille d’installer une protection contre la surtension.
  • Page 11 Fancom FCJA 4. Montage et installation 9. Veiller à ce que les ordinateurs soient directement alimentés à partir du système de distribution principal. 10. L’appareil doit pouvoir être arrêté à l’aide d’un interrupteur de réseau bipolaire. L’ordinateur doit être mis à la terre correctement.

  • Page 12: Contrôles

    Fancom FCJA 5. Contrôles 5. Contrôles 5.1 Contrôle de la ventilation Pour les contrôles de ventilation analogiques, les paramètres suivants sont importants pour l’ajustement graduel, en cas de fluctuations de température: 1. Intervalle contrôle de ventilation A, B, C (OUT.1) 2.

  • Page 13: Contact De Chauffage

    Fancom FCJA 5. Contrôles Influences Les facteurs suivants peuvent influencer la ventilation minimum, la ventilation maximum, le décalage de température et les positions des entrées d’air: 1. Température extérieure 2. Hygrométrie (HR) 3. Ventilation maximum pendant le refroidissement Voir les chapitres 6 et 7 de la notice utilisateur.

  • Page 14: Contrôle Du Chauffage

    Fancom FCJA 5. Contrôles 5.3 Contrôle du chauffage Le contrôle du chauffage est analogique (0-10V ou 10-0V). L’ordinateur commande la sortie de chauffage à partir d’une consigne. La température mesurée est la température des sondes adressées (TYP.9). Les réglages d’installation suivants se réfèrent au contrôle du chauffage: 1.
  • Page 15 Fancom FCJA 5. Contrôles 3. 10-0V Commande modulée Cette commande est similaire à celle du type 1. La fonction du facteur de correction est différente; elle donne la commande de sortie minimum admissible. Si la valeur de régulation descend en- dessous de ce réglage, les commandes sortie seront contrôlées sur la...
  • Page 16 Fancom FCJA 5. Contrôles Cet ajustement doit assurer une différence de température minimum entre la valeur mesurée et la valeur de régulation à long terme. Normalement l’intervalle est réglé sur une valeur entre 200 et 900 secondes. Si vous réglez l’intervalle sur une valeur inférieure à...
  • Page 17 Fancom FCJA 5. Contrôles Tableau 1: Résumé des types de contrôles de chauffage et d’hygrométrie Facteur de correction Intervalle (sec.) Tampon de correction Amplification de correction d’un Temps entre Une fois par intervalle, la écart éventuel (le plus souvent chaque ajustement.

  • Page 18: Contact De Refroidissement

    Fancom FCJA 5. Contrôles 5.4 Contact de refroidissement Vous pouvez utilisez le contact de refroidissement comme contact de ventilateur (marche/arrêt) ou une commande par relais (marche/arrêt) modulée. L’ordinateur commande le contact de refroidissement à partir d’une consigne. La température mesurée est la température des sondes adressées (TYP.14).

  • Page 19: Réglages D'installation

    Fancom FCJA 6. Réglages d’installation 6. Réglages d’installation 6.1 Accès réglages d’installation et retour réglages normaux Les réglages d’installation sont divisés en six groupes: 1. Réglages-INS 2. Réglages-STP 3. Réglages-POS 4. Réglages-TYP 5. Réglages-OUT 6. Réglages-CAL À la mise en service, les réglages-TYP et les réglages INS.1 jusqu’à...

  • Page 20: Réglages-Ins

    Fancom FCJA 6. Réglages d’installation: Réglages-INS 6.2 Réglages-INS Après avoir sélectionné le mode INS, les fonctions du menu sont différentes. 1. Nbr. pos. 1. groupe Version programme .9 Fréquence secteur .10 2. Nbr. chang. 1. groupe Unité température .11 3. Nbr. pos. 2. groupe 4.
  • Page 21 A, B et C, suivant les réglages INS.1 jusqu’à INS 7, STP.8 et TYP.2. Les autres paramètres peuvent être ajustés plus tard. Comme il y a beaucoup de situations possible, ci-dessous Fancom donne quatre exemples: Exemple 1: Système de ventilation modulée sans «take-over»...
  • Page 22 Fancom FCJA 6. Réglages d’installation: Réglages-INS Exemple 2: Système de ventilation modulée avec «take-over» Réglages Nbr. Positions 1er groupe 3 % retombé lin. Nbr. Chang. 1er groupe 3 Contrôle A AUCUN Nbr. Positions 2me groupe 5 Contrôle B Sondes 1 & 2 Nbr.
  • Page 23 Fancom FCJA 6. Réglages d’installation: Réglages-INS Exemple 4: Système de ventilation linéaire avec «take-over» Réglages Nbr. Positions 1er groupe 3 % retombé lin. Nbr. Chang. 1er groupe 3 Contrôle A Sondes 1 & 2 Nbr. Positions 2me groupe 5 Contrôle B Sondes 1 &...
  • Page 24 Fancom FCJA 6. Réglages d’installation: Réglages-INS INS.3 Nombre de positions du deuxième groupe (Champ = nombre de positions du premier groupe+1 … 8) (Réglage usine = 0) Introduire le nombre de positions de ventilation (nombre de relais), qui doivent s’activer dans le deuxième groupe.
  • Page 25 Dès que l’ordinateur a calculé automatiquement toutes les positions de ventilation, CLC se change de nouveau en RDY. INS.9 Version du programme Affichage de la version actuelle du programme FCJA (par exemple: B1.0). INS.10 Fréquence du secteur (Champ = 50Hz, 60Hz) (Réglage usine = 50Hz)
  • Page 26 (Champ = °C, °F) (Réglage usine = °C) Introduire l’unité de température. Les réglages ci-dessous (INS.12 jusqu’à INS.16) sont importants seulement si le FCJA est branché sur un réseau en boucle. INS.12 Numéro d’ordinateur (Réglage usine = 1) Si l’ordinateur est branché sur le réseau en boucle, chaque ordinateur doit avoir un numéro différent.
  • Page 27 Fancom FCJA 6. Réglages d’installation: Réglages-INS INS.14 Niveau de communication (Réglage usine = 1) Introduire si l’ordinateur fonctionne comme Maître (0) ou comme Esclave (1). Le Maître est l’ordinateur qui contrôle la communication. Tous les autres ordinateurs doivent être réglés sur esclaves.

  • Page 28: Réglages-Stp

    Fancom FCJA 6. Réglages d’installation: Réglages-STP 6.3 Réglages-STP Après avoir sélectionné le mode STP, les fonctions du menu sont différentes. Les options blanches ne peuvent être sélectionnées. Temp. décal. pos. 101 .9 1. Durée marche/arrêt mini Temp. décal. pos. 102 .10 2.
  • Page 29 Fancom FCJA 6. Réglages d’installation: Réglages-STP STP.1 Durée marche/arrêt minimum (min.sec) (Champ = 1.00 ... 15.0) (Réglage usine = 5.00) Introduire la durée marche/arrêt minimum; devant le point les minutes; derrière le point les secondes. STP.2 Intervalle maximum (min.sec) (Champ = Durée marche/arrêt minimum... 30.0) (Réglage usine = 30.0)
  • Page 30 Fancom FCJA 6. Réglages d’installation: Réglages-STP STP.7 Anticipation contrôle B/C (Champ = 0 ... 45 sec) (Réglage usine = 5 sec) Si la position de l’entrée d’air doit changer fréquemment pendant la ventilation cyclique, le contrôle des entrées d’air B et/ou C doit précéder le contrôle de la ventilation.

  • Page 31: Réglages-Pos

    Fancom FCJA 6. Réglages d’installation: Réglages-POS 6.4 Réglages-POS Après avoir sélectionné le mode POS, les fonctions du menu sont différentes. Ventilation 101 .9 1. Ventilation 0% Ventilation 102 .10 2. Ventilation 1% 3. Ventilation 10% Ventilation 103 .11 Ventilation 104 .12 4.

  • Page 32: Réglages-Typ

    Fancom FCJA 6. Réglages d’installation: Réglages-TYP 6.5 Réglages-TYP Après avoir sélectionné le mode TYP, les fonctions du menu sont différentes. Les options blanches ne peuvent être sélectionnées. 1. Type ventilation A/B/C* Sondes chauf. A/B* .9 Type contact chauffage .10 2. Sondes ventil. A/B/C* 3.
  • Page 33 Moyenne des sondes 1 et 2 TYP.3 Sonde extérieure Méthode de mesure (Champ = 0 ... 2) (Réglage usine = 0) Réglage Sonde extérieure Pas de sonde extérieure FCJA mesure la température extérieure lui-même FCJA reçoit la température par la communication...
  • Page 34 Fancom FCJA 6. Réglages d’installation: Réglages-TYP TYP.4 Type d’influence température extérieure sur décalage température (Champ = 0 ... 3) (Réglage usine = 3) Introduire si seulement une température extérieure élevée, une température extérieure basse ou les deux influent sur le décalage de température (voir les paragraphes 6.4.1 et 6.4.2 de la notice utilisateur).
  • Page 35 Fancom FCJA 6. Réglages d’installation: Réglages-TYP Sondes de chauffage TYP.9 (Champ = 0 ... 3) (Réglages usine contrôle A (contact 1/contrôle analogique) = 3, B (contact 2) = 0) Réglage Sondes du chauffage Pas de sondes Sonde 1 Sonde 2...
  • Page 36 à un autre régulateur par la communication. Pour les types 1, 2 et 3, le FCJA détermine la demande de chaleur de la façon suivante: Trop froid La température ambiante est plus de 1.2°C trop basse.
  • Page 37 Fancom FCJA 6. Réglages d’installation: Réglages-TYP TYP.14 Sondes du refroidissement (Champ = 0 ... 3) (Réglage usine = 3) Réglage Sondes du refroidissement Pas de sondes Sonde 1 Sonde 2 Moyenne des sondes 1 et 2 TYP.15 Type du contact de refroidissement (Champ = 0 ...

  • Page 38: Réglages-Out

    Fancom FCJA 6. Réglages d’installation: Réglages-OUT 6.6 Réglages-OUT Après avoir sélectionné le mode OUT, les fonctions du menu sont différentes. Les options blanches ne peuvent être sélectionnées. 1. Intervalle vent. A/B/C Intervalle chauffage .9 Hyst. contact chauf. .10 2. Fact. corr. vent. A/B/C 3.
  • Page 39 Fancom FCJA 6. Réglages d’installation: Réglages-OUT OUT.2 Facteur de correction contrôle de ventilation A/B/C (Champ = 0.0 … 1.0) Affichage du facteur de correction pour le contrôle de ventilation (voir le paragraphe 5.1). Pour tous les contrôles réglage standard 1.0.
  • Page 40 Fancom FCJA 6. Réglages d’installation: Réglages-OUT OUT.10 Hystérésis contact de chauffage (Champ = 0.0 … 9.9°C) (Réglage usine = 0.5°C) Introduire l’hystérésis pour le contact de chauffage (voir le paragraphe 5.2). OUT.11 Facteur de correction contrôle de chauffage (Champ = 0.0 … 10.0) (Réglage usine = 2.0)

  • Page 41: Réglages-Cal

    Fancom FCJA 6. Réglages d’installation: Réglages-CAL 6.7 Réglages-CAL Après avoir sélectionné le mode CAL, les fonctions du menu sont différentes. Les options blanches ne peuvent être sélectionnées. 1. Correction sonde 1 Étalonnage HR .9 Val. d'étalon. HR min. .10 2. Correction sonde 2 3.
  • Page 42 Fancom FCJA 6. Réglages d’installation: Réglages-CAL CAL.1 Correction de la température de la sonde 1 CAL.2 Correction de la température de la sonde 2 CAL.3 Correction de température sonde extérieure (Champ = -9.9 … + 9.9°C) (Réglage usine = 0.0°C) Introduire une différence éventuelle de la température relevée par...
  • Page 43 CAL.9 Etalonnage HR (Champ = 0 ... 3) Si vous utilisez une sonde d’hygrométrie Fancom, avec une sortie de 0-5.0Volt, il n’est pas nécessaire de l’étalonner. 1. Mettre une tension sur l’entrée d’hygrométrie correspondant à la valeur de mesure de 0% HR.
  • Page 44 Fancom FCJA ANNEXE 1: Alarmes systèmes ANNEXE 1: Alarmes système L’ordinateur contrôle régulièrement son propre fonctionnement. Si l’ordinateur détecte une erreur, un code d’alarme sera affiché, précédé de la lettre E. Tableau 2: Résumé des alarmes système Cd. Cause Votre action Alarme Backup Neutraliser l’alarme, réajuster les...
  • Page 45 Fancom FCJA ANNEXE 2: Rapport d’installation ANNEXE 2: Rapport d’installation Utilisateur Installateur Nom: Nom: Adresse: Adresse: Domicile: Domicile: Installation Données Date: Type ordinateur: Version programme: Réglages-INS Usine Propre réglage INS.1 Nombre de positions 1er groupe INS.2 Nombre de changements 1er groupe INS.3...
  • Page 46 Fancom FCJA ANNEXE 2: Rapport d’installation Réglages-STP/POS Usine Propre réglage (A-B-C) (A-B-C) STP.1 Durée marche/arrêt mini (min.sec) 5.00 STP.2 Intervalle maximum (min.sec) 30.0 STP.7 Anticipation contrôle B/C (sec) STP.8 % de retombé lin. contrôle A STP.9 Décalage température position 1 STP.10 Décalage température position 2...
  • Page 47 Fancom FCJA ANNEXE 2: Rapport d’installation Réglages-TYP/CAL/OUT Usine Propre réglage (A-B-C) (A-B-C) TYP.1 Type de ventilation A/B/C 1-1-1 TYP.2 Sondes ventilation A/B/C 3-2-1 TYP.3 Sonde ext. méthode mesure TYP.4 Infl. Temp. ext. / décal. TYP.5 Type d’humidification TYP.6 Couplage Réglages-STP B/C TYP.9...
  • Page 48 PLAN DE BRANCHEMENT FCJA / FCJC (B-v) (A-v) T 50mA 250V T 2A FC COMM 250V (option) T 2A 250V ALARM ALARME RL10 RL11 RL12 RL13 NC NO Refroid. Humidi- Alarme fication Contacts de relais 60 Vdc / 30 Vac max.
  • Page 49 0,8mm 0,8mm 0,8mm Fancom unité 0,8mm 0,8mm d'alarme simple 2x0,8mm Fancom vous conseille d'installer dans chaque salle de CLIMATISATION un thermostat double dans le circuit Sirène d'alarme. 12Vdc SCHÉMA D'ALARME GÉNÉRAL AVEC UNITÉ D'ALARME MULTIPLE (alarme par salle) RESTE PESAGE...
  • Page 50 R+ R- T- T+ 2x0,8mm câble blindé (" twisted pair ") REMARQUE: L'extrémités du blindage du câble, c.à.d. l'extrémité où l'alimentation est avant la boucle, doite être mise à la terre Brancher chaque appareil de Fancom suivant les normes en vigueur...
