Sommaire des Matières pour Fancom FCT

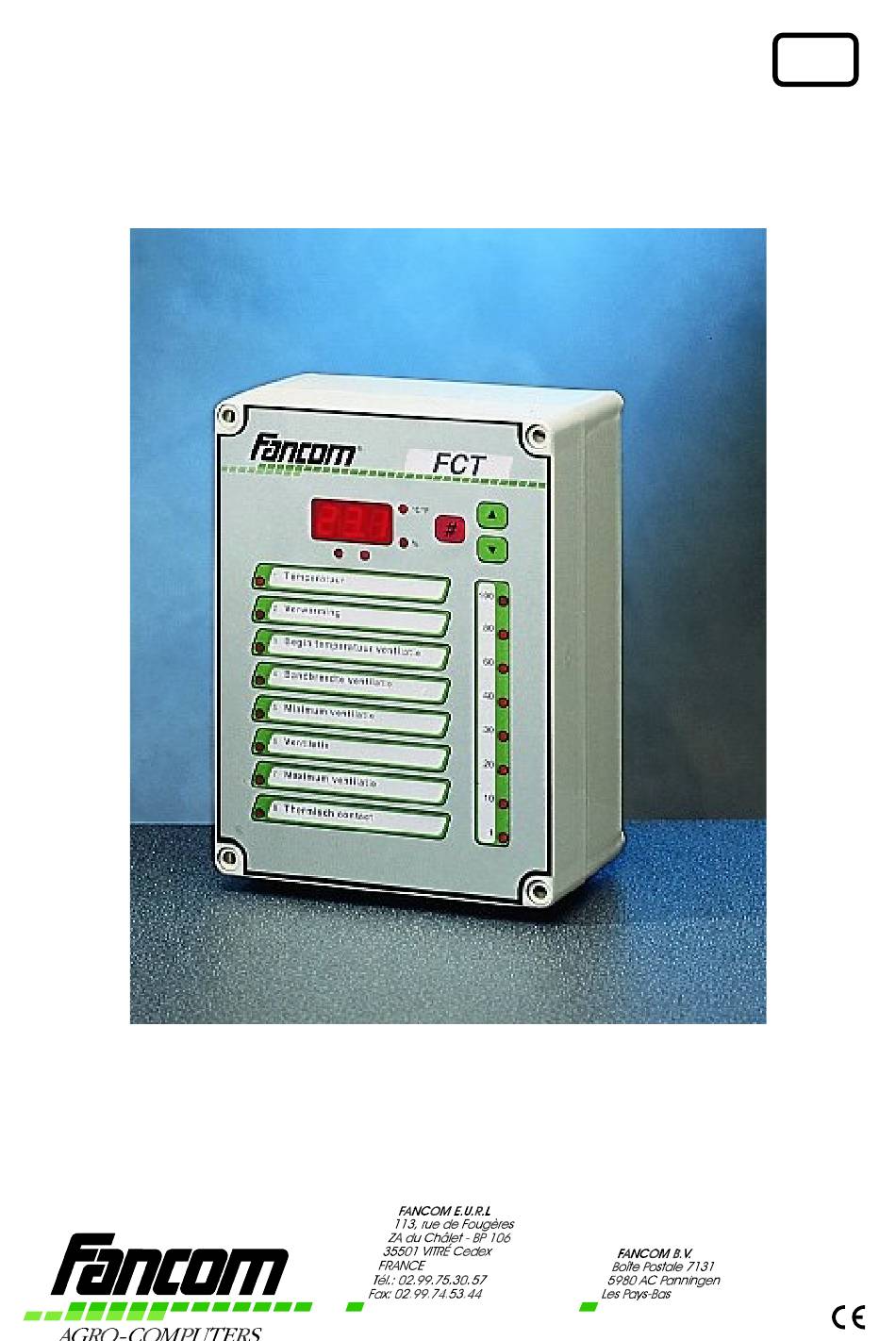

- Page 1 NOTICE D'INSTALLATION VERSION A2...
- Page 2 Tous droits réservés. Toute reproduction même partielle, par quelque procédé que ce soit, est interdite sans autorisation préable et littérable de Fancom. Fancom se réserve le droit de changer à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice.
-
Page 3: Table Des Matières
Fancom FCT Table des matières Table des matières Sur cette notice 1. Introduction ....................1 2. Caractéristiques techniques ..............2 3. Instructions de sécurité et avertissements..........3 3.1 Généralités..................3 3.2 Panne....................3 3.3 Installation..................4 3.4 Système d’alarme indépendant ............4 4. -
Page 4: Sur Cette Notice
Si vous avez des questions concernant le système, n’hésitez pas à contacter votre revendeur Fancom. Vous trouvez les différents sujets de cette notice dans la table des matières. Les pictogrammes suivants sont utilisés dans cette notice: Suggestions, conseils et remarques avec des informations supplémentaires. -
Page 5: Introduction

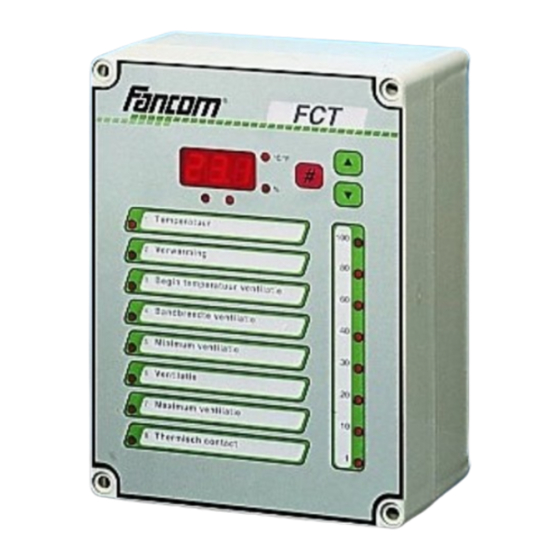

Fancom FCT 1. Introduction 1. Introduction Le régulateur FCT est utilisé pour la climatisation dans le secteur agricole. Il contrôle la ventilation et le chauffage pour une salle. Communication Le régulateur peut être connecté à une boucle de communication série (au moyen d'une carte de communication). -
Page 6: Caractéristiques Techniques
Plage de température en stockage -10°C à +50°C Hygrométrie < 95%, non-condensant Communication (option) Boucle de communication série Fancom: communication entre les ordinateurs et pour couplement avec un PC**. * Pour le branchement électrique et spécifications de câbles, voir le plan de branchement... -
Page 7: Instructions De Sécurité Et Avertissements
L’installation de l’ordinateur et les opérations techniques doivent être effectuées par un électrotechnicien qualifié, suivant les normes en vigueur. Fancom ne peut se porter garant d’un préjudice résultant d’un réglage incorrect, d’un système ne fonctionnant pas bien, etc. 3.2 Panne Ne jamais travailler sur un ordinateur sous tension. -
Page 8: Installation
L’ordinateur est un appareil électronique et vous devez tenir compte de l’éventualité d’un incident technique. Attention Fancom vous recommande d’installer une alarme indépendante (par ex. un thermostat mini/maxi). Ceci est recommandé spécialement pour les systèmes dont une défaillance peut occasionner un préjudice important. -
Page 9: Montage Et Installation
Ceci est très important pour une bonne étanchéité. 7. Contrôler si la fréquence et la tension présente correspondent à la fréquence et la tension du réseau. 8. Dans les bâtiments sensibles à la foudre, Fancom vous conseille d’installer une protection contre la surtension. - Page 10 Fancom FCT 4. Montage et installation 9. Veiller à ce que les ordinateurs soient directement alimentés à partir du système de distribution principal. 10. L’appareil doit pouvoir être arrêté à l’aide d’un interrupteur de réseau bipolaire. L’ordinateur doit être mis à la terre correctement.
-
Page 11: Réglages D'installation
Fancom FCT 6. Réglages d'installation: Réglages INS 5. Réglages d'installation 5.1 Accès réglages d’installation et retour réglages normaux Les réglages d’installation sont divisés en deux groupes: 1. Réglages INS 2. Réglages SYS Avant d’effectuer ces réglages, lisez comment vous pouvez accéder aux différents groupes de réglages. -
Page 12: Réglages Ins
Fancom FCT 6. Réglages d'installation: Réglages INS 5.2 Réglages INS Au moment où vous êtes dans les réglages INS, l'ordinateur est dans le mode INS. Les fonctions ont changé. Hystérésis chauffage Infl. entrée d'air centrale Hystérésis contact auxiliaire Durée marche mini chauffage Durée arrêt mini chauffage... - Page 13 Fancom FCT 6. Réglages d'installation: Réglages INS INS.2 Hystérésis contact auxiliaire (Champ = 0.0 ... 9.9°C) (Réglage usine = 0.5°C) Contact auxiliaire comme contact de chauffage Introduire l'écart minimum entre la température et la température contact auxiliaire réglée, avant que le contact auxiliaire doit enclencher ou déclencher (voir également INS.1).
- Page 14 (Champ = 0, 1, 2, 3) (Réglage usine = 0) Introduire ici si le pré-contrôle centrale est influencée par le chauffage. Un FCT ne peut pas commander de chaudière lui-même, mais peut transmettre la demande de chaleur par communication en boucle. Réglage...
- Page 15 Pré-contrôles centraux 1, 2 sont influencés par demande chaleur INS.9 Influence entrée d'air centrale (Champ = 0, 1) (Réglage usine = 0) Un FCT ne peut pas commander d'entrée d'air centrale, mais peut transmettre sa demande de chaleur par communication en boucle. Réglage Entrée d'air centrale Pas d'influence Le FCT transmet la valeur de régulation de la ventilation totale...
-
Page 16: Réglages Sys
Fancom FCT 6. Réglages d'installation: Réglages SYS 5.3 Réglages SYS Au moment où vous êtes dans les réglages SYS, l'ordinateur est dans le mode SYS. Les fonctions ont changé. Version programme Numéro d'ordinateur Fréquence du secteur Baudrate Unité de température Niveau de communication Étalonnage température... - Page 17 Fancom FCT 6. Réglages d'installation: Réglages SYS SYS.3 Unité de température (Champ = CEL et FAH) (Réglage usine = CEL) Introduire l'unité de température: degrés Celsius (CEL) ou degrés Fahrenheit (FAH). SYS.4 Étalonnage température (Champ = -9.9 ... 9.9°C) (Réglage usine = 0.0°C) Sur l'afficheur, vous voyez le "décalage"...
- Page 18 2. Mesurer la tension de ventilateur entre U et V de la sortie concernée. 3. Utiliser pour régler la tension minimum de ventilateur. Elle dépend du type de ventilateur (ventilateur Fancom: ± 60Vac). 4. Appuyer sur SYS.6 Adressage CVP (Champ = NO, YES) (Réglage usine = NO)
- Page 19 Fancom FCT 6. Réglages d'installation: Réglages SYS SYS.7 Réglage du contrôle de vitesse polarisé (CVP) (Champ = 0 ... 999) (Réglage usine = 110) Affichage de la valeur d'étalonnage CVP. C'est la durée dans laquelle le compte impulsions. mesure cette durée...
- Page 20 Fancom FCT 6. Réglages d'installation: Réglages SYS TYPE 0 Même fonctionnement que le contact chauffage normal mais avec sa Consigne température (option 8), son Hystérésis (réglage INS.2) et sa Durée marche/arrêt (réglages INS.5 et TYPE 1 Le deuxième ventilateur sera branché sur la même triac que le premier ventilateur.
- Page 21 1. La led à droite sous l'afficheur indique si la ventilation supplémentaire est en marche. Les options suivantes importent seulement si le FCT se trouve dans une boucle de communication. SYS.9 Numéro du régulateur (Champ = 0 ...
- Page 22 Fancom FCT 6. Réglages d'installation: Réglages SYS SYS.10 Baudrate (Champ = 12-, 24-, 48-) (Réglage usine = 24-) Tous les ordinateurs dans une boucle doivent avoir le même réglage du baudrate. La communication en boucle fonctionne normalement à 2400Bd, sauf en cas de communication par l’intermédiaire d’un modem 1200Bd, vous devez régler les autres appareils sur 1200Bd.
-
Page 23: Annexe
ANNEXE 1: Rapport d'installation ANNEXE 1: Rapport d'installation Client Installateur Nom: Nom: Adresse: Adresse: Domicile: Domicile: Installation Données Date: Type d'ordinateur: FCT Version de programme: Réglages NOR Usine Utilisateur NOR.2 Consigne chauffage (°C) 18.0 NOR.3 Consigne ventilation (°C) 20.0 NOR.4 Plage ventilation (°C) NOR.5... - Page 24 PLAN DE BRANCHEMENT FCT (C version) T63mA-250V Option: Carte de FC -comm. RL2 RL1 Entrée A2 A1 L1 Fusible Very Fast Acting 10A-250V C2 C1 L2 Entrée AN.1 Z U V 3x0,8mm 2x0,8mm Sonde de Contact thermique température (S.. 7)
- Page 25 R+ R- T- T+ 2x0,8mm câble blindé (" twisted pair ") REMARQUE: L'extrémités du blindage du câble, c.à.d. l'extrémité où l'alimentation est avant la boucle, doite être mise à la terre Brancher chaque appareil de Fancom suivant les normes en vigueur...
