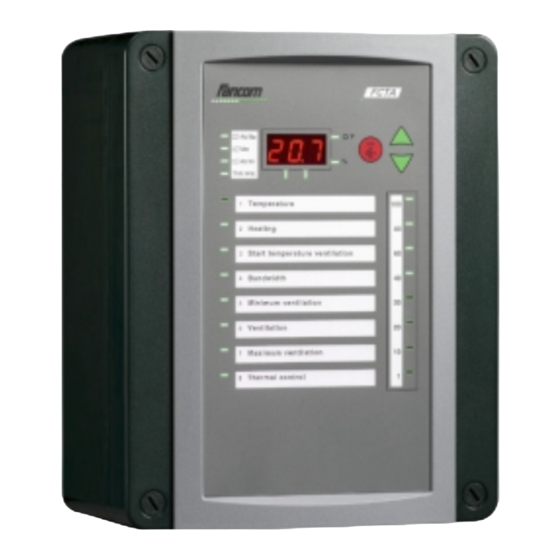

FCTC
FR

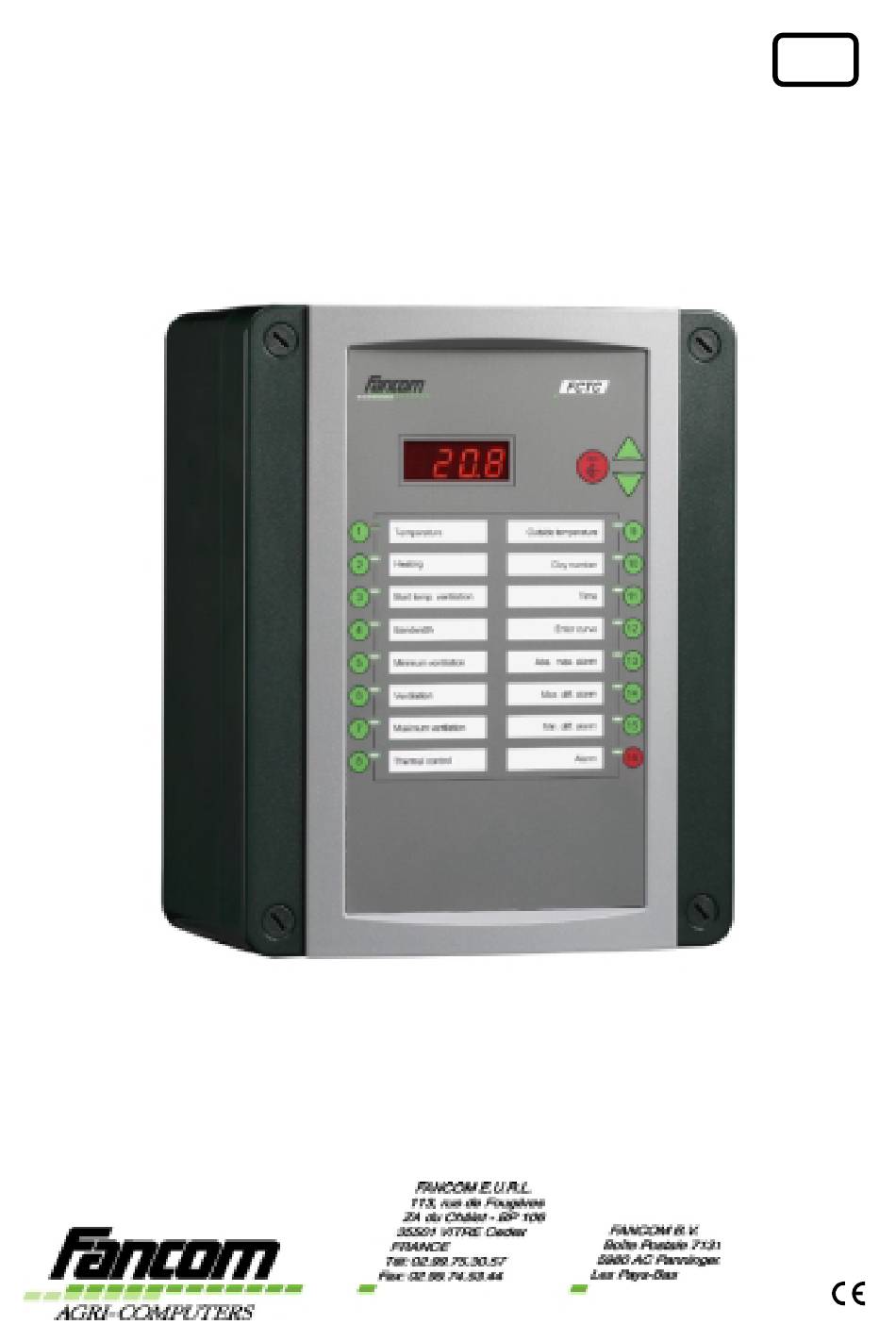

NOTICE D'INSTALLATION
VERSION B1

Publicité

Table des Matières
loading

Manuels Connexes pour Fancom FCTC

Sommaire des Matières pour Fancom FCTC

  • Page 1 FCTC NOTICE D'INSTALLATION VERSION B1...

  • Page 2: Conserver Cette Notice Près De Votre Ordinateur

    Tous droits réservés. Toute reproduction même partielle, par quelque procédé que ce soit, est interdite sans autorisation préable et littérable de Fancom. Fancom se réserve le droit de changer à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice.

  • Page 3: Table Des Matières

    Fancom FCTC Table des matières Table des matières Sur cette notice 1. Introduction ....................1 2. Caractéristiques techniques ..............2 3. Instructions de sécurité et avertissements..........4 3.1 Généralités..................4 3.2 Panne....................4 3.3 Installation..................5 3.4 Système d’alarme indépendant ............5 4.

  • Page 4: Sur Cette Notice

    Si vous avez des questions concernant le système, n’hésitez pas à contacter votre revendeur Fancom. Vous trouvez les différents sujets de cette notice dans la table des matières. Les pictogrammes suivants sont utilisés dans cette notice: Suggestions, conseils et remarques avec des informations supplémentaires.

  • Page 5: Introduction

    Fancom FCTC 1. Introduction 1. Introduction Le régulateur FCTC est utilisé pour contrôler la climatisation dans le domaine agricole. Il contrôle la ventilation et le chauffage pour une salle. Communication (option) L'ordinateur FCTC peut être connecté à une boucle de communication série (au moyen d'une carte de communication).

  • Page 6: Caractéristiques Techniques

    Fancom FCTC 2. Caractéristiques techniques 2. Caractéristiques techniques Alimentation Tension du réseau 230Vac (-10% +6%) Fréquence du secteur 50/60Hz Puissance absorbée électronique maxi 10VA Fusible électronique voir le plan de branchement 4 Entrées analogiques, résolution 10 bits Champ maxi de la mesure température sonde type S.7 -30°C à...
  • Page 7 Plage de température en stockage -10°C à 50°C Hygrométrie < 95%, non-condensant Communication (option) Boucle de communication série Fancom: communication entre les ordinateurs et le PC*. * Pour le branchement électrique et spécifications de câbles, voir le plan de branchement...

  • Page 8: Instructions De Sécurité Et Avertissements

    L’installation de l’ordinateur et les opérations techniques doivent être effectuées par un électrotechnicien qualifié, suivant les normes en vigueur. Fancom ne peut se porter garant d’un préjudice résultant d’un réglage incorrect, d’un système ne fonctionnant pas bien, etc. 3.2 Panne Ne jamais travailler sur un ordinateur sous tension.

  • Page 9: Installation

    Des erreurs de connexion peuvent causer un préjudice permanent. 3.4 Système d’alarme indépendant L’ordinateur est un appareil électronique et vous devez tenir compte de l’éventualité d’un incident technique. Attention Fancom vous recommande d’installer une alarme indépendante supplémentaire (par thermostat mini/maxi). Ceci recommandé...

  • Page 10: Montage Et Installation

    Ceci est très important pour une bonne étanchéité. 7. Contrôler si la fréquence et la tension présente correspondent à la fréquence et la tension du réseau. 8. Dans les bâtiments sensibles à la foudre, Fancom vous conseille d’installer une protection contre la surtension.
  • Page 11 Fancom FCTC 4. Montage et installation 9. Veiller à ce que les ordinateurs soient directement alimentés à partir du système de distribution principal. 10. L’appareil doit pouvoir être arrêté à l’aide d’un interrupteur de réseau bipolaire. L’ordinateur doit être mis à la terre correctement.

  • Page 12: Contrôles

    5. Contrôles 5.1 Contrôle de la ventilation Le FCTC a été développé pour la commande des systèmes de ventilation. Pour cela vous pouvez utiliser le Triac ou les commandes 0- 10V. Si la commande 0-10V est utilisée, les réglages suivants sont...

  • Page 13: Aspiration D'air Centrale

    Aspiration d'air centrale Si le FCTC est utilisé dans une système d'aspiration d'air centrale, la sortie analogique 1 est utilisée pour la commande d'une trappe régulable. À l'utilisation d'une l'unité FMS Fancom, le type 10 (ventilation avec CVP 10-0V) doit être adressé...
  • Page 14 Contrôle de l'entrée d'air Le FCTC a deux sorties analogiques. Une sortie peut être utilisée pour la commande d'une entrée d'air, par exemple, un rideau ou une trappe d'entrée d'air. Ce contrôle est seulement disponible, si le contrôle de la trappe vortex n'est pas utilisé...

  • Page 15: Exemple: Capacité Ventilateur Principal Capacité Deux Ventilateurs D'insertion

    Fancom FCTC 5. Contrôles Sortie ventilation (%) (Triac ou Sortie analogique) Ventilation calculée (%) Exemple: Capacité ventilateur principal 3000 m Capacité deux ventilateurs 6000 m /h (2 × 3000 m d'insertion Introduire: 3000/(3000 + 6000) × 100% = 33% Le paragraphe 5.3.3 décrit comment vous pouvez enclencher un ou deux...

  • Page 16: Contrôle Du Chauffage

    Fancom FCTC 5. Contrôles 5.2 Contrôle du chauffage 5.2.1 Relais Marche/Arrêt chauffant (1 relais) Le relais est activé lorsque la température tombe en-dessous de la Consigne - Hystérésis. Il restera activé jusqu'à ce que la valeur mesurée soit égale à la consigne.

  • Page 17: Analogique

    Fancom FCTC 5. Contrôles 5.2.2 Analogique La sortie analogique commande le chauffage de manière à ce que la différence entre la température de salle mesurée et la consigne chauffage soit minimum. Si la température mesurée est trop élevée, le chauffage s'arrêtera ou restera à sa position minimum.
  • Page 18 Fancom FCTC 5. Contrôles Position Vous réglez une position minimum (normalement 0) minimum seulement si le chauffage ne peut jamais être éteint. Exemple: Facteur de correction Temps de régulation 600 sec. Position minimum Il y a une correction de la valeur de sortie de 20% par degré...

  • Page 19: Contrôle Auxiliaire

    5. Contrôles 5.3 Contrôle auxiliaire 5.3.1 Deuxième contrôle du chauffage Le FCTC a trois possibilités de contrôle du chauffage supplémentaire: 1. Comme deuxième contrôle du chauffage avec les mêmes sondes (INS.6 = 0); 2. Comme deuxième contrôle du chauffage à sa propre sonde dans la zone (INS.6 = 4);...

  • Page 20: Commande Ventilateur Supplémentaire (Relais)

    Fancom FCTC 5. Contrôles 5.3.3 Commande ventilateur supplémentaire (relais) Maximum deux groupes de ventilation peuvent être enclenchés par relais. Si vous voulez enclencher un seul groupe de ventilateurs, vous réglez OUT.1 sur 1 ou 4. Pour pouvoir enclencher deux groupes de ventilation, OUT.1 doit être réglé...
  • Page 21 Fancom FCTC 5. Contrôles Exemple 2: Vous avez un ventilateur régulé avec une capacité de 4000 /h et deux ventilateurs non régulables avec une capacité de 3000 m /h chacun. Le pourcentage de ventilation régulée est 4000 / (4000 + 3000 + 3000) = 40%.

  • Page 22: Réglages D'installation

    Fancom FCTC 6. Réglages d'installation 6. Réglages d'installation 6.1 Accès réglages d’installation et retour réglages normaux Les réglages d’installation sont divisés en trois groupes: 1. Réglages-SYS 2. Réglages-INS 3. Réglages-OUT Avant d’effectuer ces réglages, lisez comment vous pouvez accéder aux différents groupes de réglages.

  • Page 23: Réglages D'installation: Réglages-Sys

    Fancom FCTC 6. Réglages d'installation: Réglages-SYS 6.2 Réglages-SYS Après avoir sélectionné le mode SYS, les fonctions du menu sont différentes. Pré-réglages système Pos. 100% vent. Alarme contrôle aux. Pos. 80% vent. Infl temp. ext. Pos. 60% vent. Pos. 40% vent.

  • Page 24: Réglage Alarme Sonde Contrôle Auxiliaire

    Fancom FCTC 6. Réglages d'installation: Réglages-SYS Tableau 1: Résumé des pré-réglages système Trappe vortex/ Deuxième Ventilation Chauffage Contrôle aux. Entrée d'air ventilateur triac marche/arrêt analogique sans marche/arrêt analogique marche/arrêt 10-0V 0-10V/10-0V triac marche/arrêt trappe vortex avec marche/arrêt analogique analogique marche/arrêt...

  • Page 25: Réglage Influence

    Fancom FCTC 6. Réglages d'installation: Réglages-SYS SYS.3 Influence température extérieure (Champ = 0, 1, 2, 3, 4, 5) (Réglage usine = 0) Réglage Influence Aucune influence Influence température extérieure basse sur plage ventilation. Influence température extérieure élevée sur plage ventilation.
  • Page 26 Fancom FCTC 6. Réglages d'installation: Réglages-SYS Quand la température extérieure dépasse la Consigne ventilation et la ventilation est maximum, la plage ventilation augmentera de 0.1°C toutes les 5 minutes. Si la température extérieure descend en-dessous de la Consigne ventilation réglée, le régulateur diminuera la plage ventilation supplémentaire ou l'augmentation de la consigne ventilation.

  • Page 27: Consigne Ventilation + Chauffage De 2.5 × 4.0

    Trop chaud La température ambiante est plus de 0.6°C trop élevée. Pour les types 5, 6 et 7 (les types +), le FCTC détermine la demande chaleur comme la différence entre la température mesurée et la consigne. Le FCTC transmet la différence réelle (par exemple -0.8) au régulateur qui règle le précontrôle du chauffage.
  • Page 28 Le FCTC ne peut pas commander de chaudière lui-même, mais il peut transmettre la demande de chaleur à un autre régulateur par la communication. Pour les types 1, 2 et 3, le FCTC détermine la demande chaleur de la façon suivante: Trop froid La température ambiante est plus de 1.2°C trop basse.

  • Page 29: Réglage Influence Du Contrôle De Ventilation Centrale

    Influence du contrôle de ventilation central (Champ = 0, 1, 2) (Réglage usine = 0) Le FCTC ne peut pas commander de ventilation centrale lui-même, mais il peut transmettre la position de ventilation calculée à un autre régulateur par la communication.

  • Page 30: Réglages D'installation: Réglages-Ins

    Fancom FCTC 6. Réglages d'installation: Réglages-INS SYS.10 Positions trappes aux 80%,60%,40%,30%,20%,10%,1% ventilation à (Champ = 0 ... 100%) (Réglage usine = 80% resp. 60%, 40%, 30%, 20%, 10%, 1%) SYS.16 Introduire successivement les positions des trappes qui correspondent aux 80%, 60%, 40%, 30%, 20%, 10% et 1% ventilation. Pour une description du contrôle de l'entrée d'air central, consulter le paragraphe...

  • Page 31: Réglage Sonde Extérieure

    (Réglage usine = NO) Réglage Sonde extérieure Le FCTC reçoit la température extérieure d'un autre régulateur (si présent) par la communication. Le FCTC mesure la température extérieure lui-même avec la sonde qui a été branchée sur l'entrée analogique 4. Il peut la...

  • Page 32: Réglage Sondes Supplémentaires

    Fancom FCTC 6. Réglages d'installation: Réglages-INS INS.6 Sondes supplémentaires (Champ = 0, 1, 2, 3, 4) (Réglage usine = 0) Réglage Sondes supplémentaires Aucune sonde supplémentaire. Sonde supplémentaire sur l'entrée analogique 2. Sonde contrôle auxiliaire sur l'entrée analogique 3. Sonde supplémentaire sur l'entrée analogique 2 et sonde contrôle auxiliaire sur l'entrée analogique 3.
  • Page 33 Le réglage de 1% s'affichera puis suivi du réglage de 99%. Fancom recommande de faire toujours l'étalonnage de 1% et de 99%. C'est pour le contrôle sans CVP ou le passage automatique d'un contrôle avec CVP à...
  • Page 34 Fancom FCTC 6. Réglages d'installation: Réglages-INS Méthode: Étalonnage de 99% ventilation 5. Appuyer sur pour augmenter ou diminuer la valeur. Le ventilateur augmentera ou diminuera alors son régime. 6. Régler la valeur de sorte que le ventilateur atteint son régime maximum.
  • Page 35 éviter un charge de pointe, au moment où plusieurs régulateurs s'enclenchent simultanément. Les réglages ci-dessous (INS.13 jusqu’à INS.16) sont importants seulement si le FCTC est branché sur un réseau en boucle. INS.13 Communication baudrate (Réglage usine = 24-b) Tous les ordinateurs dans une boucle doivent avoir le même réglage du...
  • Page 36 Fancom FCTC 6. Réglages d'installation: Réglages-OUT INS.15 Compteur de transmission INS.16 Compteur de réception Il y a un compteur de transmission et un compteur de réception dans l’ordinateur. Ces deux compteurs vous permettent de suivre la communication et de retrouver des erreurs de communication. S’il y a des problèmes avec la communication, réglez tous les compteurs sur 0.

  • Page 37: Réglages D'installation: Réglages-Out

    Fancom FCTC 6. Réglages d'installation: Réglages-OUT 6.4 Réglages-OUT Après avoir sélectionné le mode OUT, les fonctions sont différentes. Adressage relais Tampon S.An. 1 Type S.An. 2 Chauf.Hyst/Plage rég. Chauf. Temps rég. Facteur S.An. 2 C.aux. Hyst/Plage rég. Temps S.An. 2 C.aux.
  • Page 38 Fancom FCTC 6. Réglages d'installation: Réglages-OUT OUT.1 Adressage relais (Champ = 0, 1, 2, 3, 4, 5, 6, 7) (Réglage usine = 0) Tableau 2: Résumé des adressages relais possibles Chauffage Contrôle auxiliaire Deuxième vent. marche/arrêt marche/arrêt (chauffage) relais 3...
  • Page 39 Fancom FCTC 6. Réglages d'installation: Réglages-OUT OUT.3 Temps de régulation chauffage (Champ = 0 ... 999 sec.) (Réglage usine = 30 sec.) Contrôle Introduire le Temps de régulation (secondes), marche/arrêt. (voir le paragraphe 5.2.1, Marche/arrêt chauffant). Contrôle vanne Introduire le Temps de régulation (secondes), de mélange...
  • Page 40 Introduire pour quel système vous voulez utiliser la sortie analogique 1. Quelques possibilités permettent de choisir entre une commande de 0- 10V et de 10-0V. Le premier type est le type recommandé par Fancom. Réglage Type de la sortie analogique 1 Aucun Entrée d'air/Trappe vortex 10-0V...
  • Page 41 Introduire pourquoi vous voulez utiliser la sortie analogique 2. Un nombre de possibilités permet de choisir entre une commande de 0-10V et de 10-0V. Le premier type est le type recommandé par Fancom. Réglage Type de la sortie analogique 2 Aucun Entrée d'air/Trappe vortex 10-0V...

  • Page 42: Réglage Type De La Commande Triac

    Fancom FCTC 6. Réglages d'installation: Réglages-OUT OUT.12 Temps de régulation de la sortie analogique 2 (Champ = 0 ... 999 sec.) (Réglage usine = 600 sec.) Introduire le Temps de régulation (secondes) (voir les paragraphes 5.2.2 et 5.3.1). OUT.13 Tampon de correction/Position minimum de la sortie analogique 2 (Champ = 0 ...
  • Page 43 Si vous n'utilisez pas de deuxième groupe de ventilateurs, OUT.15 doit être réglé sur 0. Si le FCTC contrôle une entrée d'air et vous utilisez un deuxième groupe de ventilateurs, OUT.16 doit être réglé sur une valeur supérieure à...

  • Page 44: Annexe 1: Alarmes Système

    Fancom FCTC ANNEXE 1: Alarmes système ANNEXE 1: Alarmes système L’ordinateur contrôle régulièrement son propre fonctionnement. Si l’ordinateur détecte une erreur, un code d’alarme sera affiché, précédé de la lettre E. Tableau 3: Résumé des alarmes système Cd. Cause Votre action Alarme Backup Neutraliser l’alarme, réajuster les...

  • Page 45: Utilisateur

    ANNEXE 2: Rapport d’installation Utilisateur Installateur Nom: Nom: Adresse: Adresse: Domicile: Domicile: Installation Données Date: Type ordinateur: FCTC Version programme: Réglages-SYS N° ° ° ° de la situation Propre SYS.1 Pré-réglage système SYS.2 Alarme contr. aux. SYS.3 Influence temp. ext. SYS.4 Temps↓...

  • Page 46: Annexe 2: Rapport D'installation

    Fancom FCTC ANNEXE 2: Rapport d'installation Réglages-INS N° ° ° ° de la situation Propre INS.1 Corr.z sonde amb. INS.2 Corr. sonde suppl. INS.3 Corr. sonde C. aux. INS.4 Corr. sonde ext. INS.5 Sonde extérieure INS.6 Sondes suppl. INS.7 Val. étalonnage CVP INS.8...
  • Page 47 AO 2 1 ***** Rég. thermique (0-10V) branchement FCTA/FCTC SITUATION 0 Trappe vortex (10-0V) ***** ***** Alarm Z U V ***** ***** Contr. aux. Temp. amb. Chauffage Alarme 230Vac (march/arrêt) (march/arrêt) 50Hz Ventilateur ventilateur AO 2 1 Contr. aux. (0-10V)
  • Page 48 AO 2 1 AN.2 Contr. aux. (0-10V) branchement FCTA/FCTC SITUATION 3 AN.1Trappe vortex (10-0V) Montée cavalier JP1 ***** Temp Contr. aux. Alarm Z U V ***** ***** Temp. amb. Chauffage Alarme 230Vac (march/arrêt) 50Hz Ventilateur fermé ouvert Contr. aux. Vanne de mélange (ouvert-0-fermé)
  • Page 49 AO 2 1 ***** Chauffage (0-10V) branchement FCTA/FCTC Entreé d'air (10-0V) SITUATION 6 (model USA -> °F) ***** ***** Alarm Z U V ***** ATTENTION!!! Contr. aux. Chauffage Temp. amb. Alarme 240Vac (march/arrêt) Refroid. 1 60Hz (march/arrêt) Ventilateur Refroidissement 2 ventilateur (march/arrêt)

  • Page 50: Plan De Branchement Fcta / Fctc

    PLAN DE BRANCHEMENT FCTA / FCTC T63mA-250V Option: Carte de FC -comm. Seulement pour modéle RL4 RL3 CAN (Quebec): Sortie AN.2 Le fusible est seulement Rég. aux. RTTM RL2 RL1 Alarm NO / NC necessaire si l'alimentation est (0-10/10-0V 240Vac L1 en L2. Le fusible est AO 2 1 à...

  • Page 51: Schéma D'alarme Général Avec Unité D'alarme Simple

    0,8mm 0,8mm 0,8mm Fancom unité 0,8mm 0,8mm d'alarme simple 2x0,8mm Fancom vous conseille d'installer dans chaque salle de CLIMATISATION un thermostat double dans le circuit Sirène d'alarme. 12Vdc SCHÉMA D'ALARME GÉNÉRAL AVEC UNITÉ D'ALARME MULTIPLE (alarme par salle) RESTE PESAGE...

  • Page 52: Plan De Branchement De La Communication

    R+ R- T- T+ 2x0,8mm câble blindé (" twisted pair ") REMARQUE: L'extrémités du blindage du câble, c.à.d. l'extrémité où l'alimentation est avant la boucle, doite être mise à la terre Brancher chaque appareil de Fancom suivant les normes en vigueur...
