4 - INTERFACE UTILISATEUR : PRÉSENTATION
4.1 - Écran tactile
SmartVu
est un écran couleur tactile 4,3" avec affichage rapide
TM
des alarmes, état de fonctionnement en cours de l'unité, etc.
Il permet de se connecter à Internet et prend en charge la
personnalisation des langues (paramètres de la régulation affichés
dans la langue sélectionnée par l'utilisateur).
■ Lorsque l'écran tactile reste inutilisé un certain temps,
l'écran devient noir. Néanmoins, la régulation est toujours
active et le mode de fonctionnement demeure inchangé.
Appuyer n'importe où sur l'écran pour afficher l'écran
d'accueil.
■ Il est recommandé d'utiliser un stylet pour naviguer via
l'écran tactile.

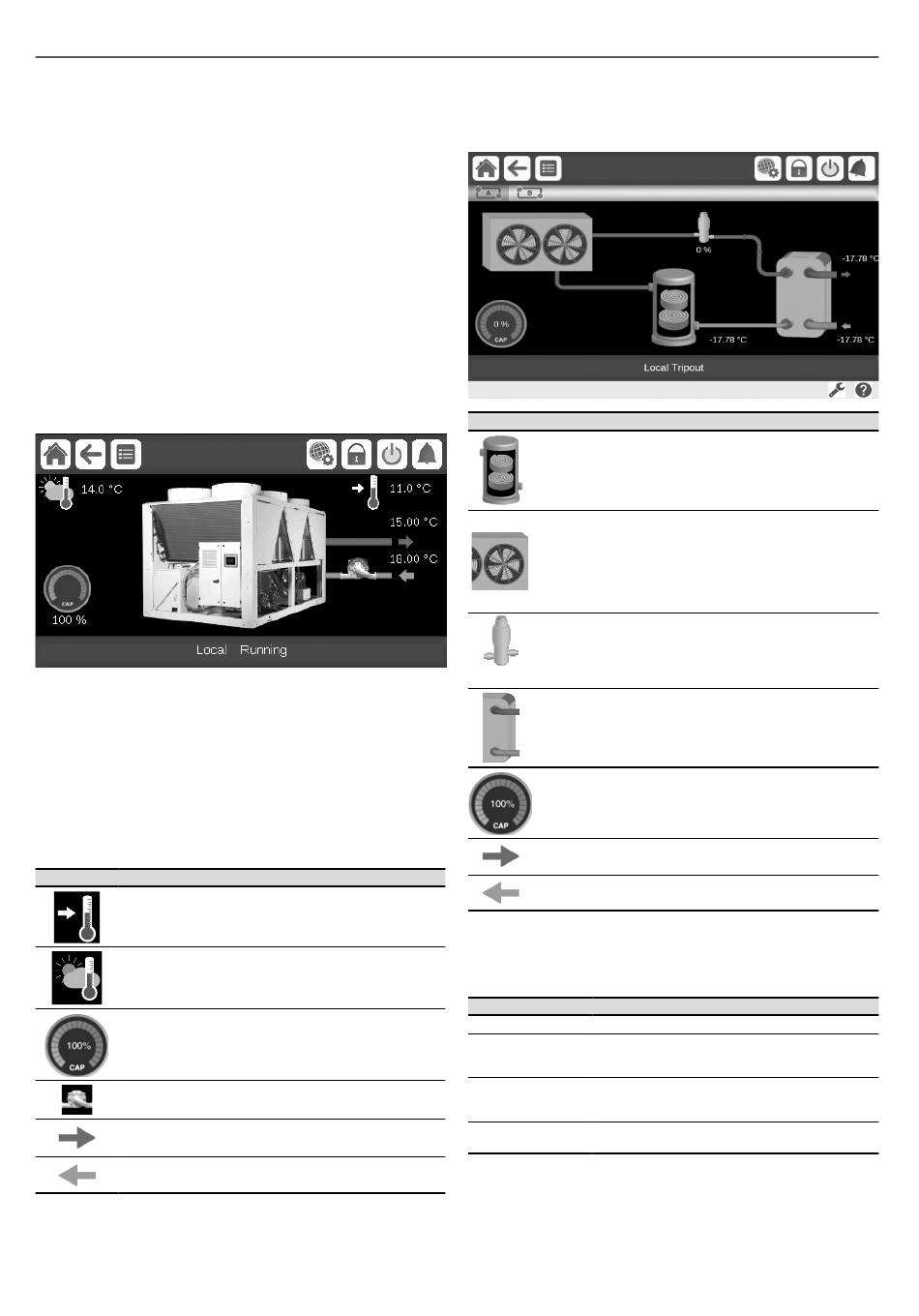

4.2 - Écran d'accueil (vue synoptique)
L'écran d'accueil est le point de départ dans la commande du
régulateur. C'est également le premier écran qui s'affiche au
démarrage de l'interface utilisateur.
B
C
D
Noter que l'image du refroidisseur n'a qu'une valeur indicative et peut différer du
refroidisseur réel présent sur le site. L'image affichée sur l'écran d'accueil représente
de façon générique la série entière des refroidisseurs 30RBM(P)/RQM(P).
Légende :
1. T ouches de menus et touches de sous-menus (affichées uniquement avec un
navigateur sur PC)
2. Vue de l'équipement (voir section 4.3)
3. Zone des messages d'information (voir section 4.4)
L'écran d'accueil permet de surveiller les informations de base
sur le fonctionnement du refroidisseur et sur son état.
Icône
Description
Point de consigne : ce paramètre sert à afficher le point
de consigne sélectionné. Appuyer sur l'icône pour modifier
le point de consigne (possible uniquement après
connexion ! Voir section 5.7).
Température ambiante extérieure (OAT) : ce paramètre
ne s'affiche que si l'unité est dotée d'une sonde de
température ambiante extérieure.
Puissance de l'unité : le cadran indique la puissance en
cours de l'unité.
État de la pompe : appuyer sur l'icône pour accéder aux
paramètres de la pompe.
Température de sortie d'eau : ce paramètre indique la
température de sortie d'eau actuelle.
Température d'entrée d'eau : ce paramètre indique la
température d'entrée d'eau actuelle.
12
4.3 - Vue du circuit
La vue du circuit n'est disponible qu'à partir d'un navigateur Web
sur PC.
C
Icône
Description
(1) Le compresseur sert à comprimer le gaz frigorigène du
compresseur pour le transformer en gaz à haute pression.
L'image est animée lorsque un compresseur scroll au moins
fonctionne dans le circuit.
(2) Le condenseur est un échangeur thermique utilisé pour
refroidir la vapeur et condenser le gaz en un liquide.
Les ventilateurs condenseurs sont animés lorsque les
ventilateurs sont en marche.
Noter que le nombre de ventilateurs représentés sur l'image peut être
différent de nombre réel de ventilateurs installés sur l'unité. La vitesse
à l'écran des ventilateurs ne reflète pas leur vitesse réelle.
(3) L'EXV sert à réguler le débit de fluide frigorigène dans
l'évaporateur. La vue du circuit affiche la position en cours du
détendeur électronique.
La position du détendeur est donnée en %, où 0 % indique une position
fermée et 100 % une position ouverte.
(4) L'évaporateur absorbe la chaleur de l'air et produit l'effet
inverse de celui du condenseur, en convertissant le liquide
en gaz.
Puissance du circuit : le cadran indique la puissance en
cours du circuit.
Température de sortie d'eau : ce paramètre indique
la température de sortie d'eau actuelle.
Température d'entrée d'eau : ce paramètre indique
la température d'entrée d'eau actuelle.
4.4 - Fenêtre d'informations
La barre d'état située sur la partie inférieure de l'écran affiche des
messages importants relatifs aux actions en cours de l'utilisateur.
MESSAGE
ÉTAT
SUCCÈS
S'affiche lorsque l'action demandée est exécutée.
ERREUR DE
S'affiche lorsque l'application principale ne
COMMUNICATION
fonctionne pas.
INTERNE !
S'affiche lorsque le régulateur rejette la commande
FORÇAGE
« Forcer » (applicable uniquement aux menus
SUP. ACTIF!
d'état).
S'affiche lors d'une tentative d'action non autorisée
ACCÈS REFUSÉ !
au niveau d'accès en cours.
D
B
(4)
