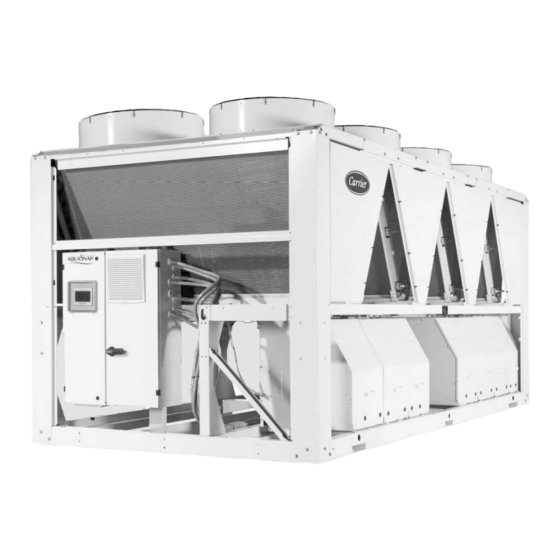

- Page 1 M A N U E L R É G U L A T I O N Régulation SmartVu 30RBM/RBP (160-520) 30RQM/RQP (160-520) Traduction française du document original...
-
Page 3: Table Des Matières
SOMMAIRE 1 - MESURES DE SÉCURITÉ ................................6 1.1 - Consignes de sécurité ................................6 1.2 - Précautions de sécurité ................................6 2 - PRÉSENTATION DE LA RÉGULATION ............................7 2.1 - Système de régulation................................7 2.2 - Fonctions du système ................................7 2.3 - Modes de fonctionnement ................................. - Page 4 SOMMAIRE 7 - CONNEXION WEB ..................................50 7.1 - Interface Web ..................................50 7.2 - Documentation technique................................ 50 8 - DIAGNOSTICS .................................... 51 8.1 - Diagnostic de contrôle ................................51 8.2 - Affichage des alarmes en cours .............................. 51 8.3 - Notifications par e-mail ................................51 8.4 - Réarmement des alarmes ...............................
- Page 5 Dans ce manuel, les circuit de réfrigération sont nommés circuit A et circuit B. Les compresseurs du circuit A sont identifiés par A1, A2, A3 et A4, ceux du circuit B par B1, B2, B3 et B4. Les abréviations suivantes sont fréquemment utilisées : Système de gestion centralisée du bâtiment Réseau de communication Carrier DCFC Free Cooling par aéroréfrigérant Température du gaz au refoulement Étage de chauffage électrique Module de gestion de l’énergie...
-
Page 6: Mesures De Sécurité
1 - MESURES DE SÉCURITÉ 1.1 - Consignes de sécurité L’installation, la mise en marche et l’entretien de l’équipement peuvent être dangereux si certains facteurs liés à l’installation ne sont pas pris en compte : pressions de service, composants électriques, tensions et caractéristiques du site d’implantation (terrasses et structures bâties en hauteur). -
Page 7: Présentation De La Régulation
Les ventilateurs à vitesse variable optimisent l’énergie utilisée par l'unité techniques) pendant les périodes occupées et inoccupées, régulent la pression de ■ Prend en charge le Carrier Advanced Plant System Manager pour la condensation ou d'évaporation et facilitent le démarrage du ventilateur. configuration de plusieurs refroidisseurs/pompes à chaleur Sur les refroidisseurs 30RBM/RBP et les pompes à... -
Page 8: Matériel
Les connexions sont situées sous le régulateur ainsi que sur son côté droit. ■ La régulation permet des protocoles de communication tels que LEN, CCN (Carrier Comfort Network), Modbus ou BACnet. ■ Il est possible d'activer et de désactiver les résistances de fin de ligne dans le menu Système (voir section 5.6). -
Page 9: Raccordements Des Borniers
3 - MATÉRIEL 3.6 - Raccordements des borniers Les raccordements disponibles sur les borniers utilisateur peuvent varier en fonction des options sélectionnées. Le tableau suivant récapitule les raccordements sur le bornier utilisateur. IMPORTANT : Certains contacts peuvent n’être accessibles que lorsque l’unité fonctionne en mode à distance. Raccordements des borniers Description Carte Entrée/Sortie Connecteur Remarques Commutateur marche/arrêt SIOB, circuit A DI-01... -
Page 10: Capteurs De Pression
3 - MATÉRIEL 3.7 - Capteurs de pression 3.9 - Actionneurs Trois types de capteurs (haute pression, basse pression, pression ■ Détendeur électronique de l’eau) sont utilisés pour mesurer les différentes pressions de Le détendeur électronique (EXV) sert à régler le flux du fluide chaque circuit. Ces capteurs émettent un signal de 0 à 5 VCC. frigorigène dans les conditions d’exploitation de la machine. Ils sont connectés à... -
Page 11: Câblage Rs-485 (Meilleures Pratiques)
3 - MATÉRIEL 3.10 - Câblage RS-485 (meilleures pratiques) 3.10.2 - RS-485 : configuration en guirlande L’illustration suivante présente une terminaison 3 fils appropriée avec Pour les ports RS-485, un des câbles suivants peut être utilisé : un blindage dans une configuration en guirlande. ■ deux fils à paire torsadée + un blindage (RECOMMANDÉ) ■... -
Page 12: Interface Utilisateur : Présentation
4 - INTERFACE UTILISATEUR : PRÉSENTATION 4.1 - Écran tactile 4.3 - Vue du circuit SmartVu est un écran couleur tactile 4,3” avec affichage rapide La vue du circuit n’est disponible qu’à partir d’un navigateur Web des alarmes, état de fonctionnement en cours de l’unité, etc. sur PC. Il permet de se connecter à... -
Page 13: Touches De Menus
4 - INTERFACE UTILISATEUR : PRÉSENTATION 4.5 - Touches de menus Menu Ouverture Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes de session Touche Description Écran d’accueil : appuyer sur la touche pour accéder à l’écran d’accueil. Écran précédent : appuyer sur la touche pour revenir à... -
Page 14: Autres Touches
4 - INTERFACE UTILISATEUR : PRÉSENTATION 4.7 - Autres touches 4.8 - Calibrage de l’écran Le calibrage de l’écran a pour but de s’assurer que le logiciel réagit Touche Description correctement à une pression de chacune des icônes dans l’interface utilisateur. Touche Enregistrer : appuyer sur la touche pour enregistrer la modification. -
Page 15: Interface Utilisateur : Structure Du Menu
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.1 - Menu principal Accueil Écran précédent Menu principal Menu Système Menu Ouverture Marche / Arrêt Menu Alarmes de session Menu principal Paramètres Généraux Températures Pressions Entrées Sorties État de la pompe Temps de fonctionnement Modes Statut Free Cooling... - Page 16 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Le menu principal donne accès aux principaux paramètres de régulation, REMARQUE : le menu Courbes de tendances s’affiche sous la forme notamment les paramètres généraux, l’état des entrées et des sorties, etc. d’un graphique. Pour plus d’informations sur les courbes de tendances, voir section 6.26. ■ Pour accéder au menu, appuyer sur la touche Menu principal dans la partie supérieure gauche de l’écran d’accueil.
- Page 17 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Températures – TEMP (suite) État Unité Texte affiché* Description SUCT_A °C / °F Temp.Aspiration Comp A Température d’aspiration du compresseur, circuit A SH_A °C / °F Temp. Surchauffe Cir A Température de surchauffe d'aspiration, circuit A DEFRT_A °C / °F Temp.
- Page 18 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Sorties – OUTPUTS État Unité Texte affiché* Description CP_A1 arrêt/marche Compresseur A1 Commande du compresseur A1 CP_A2 arrêt/marche Compresseur A2 Commande du compresseur A2 CP_A3 arrêt/marche Compresseur A3 Commande du compresseur A3 CP_A4 arrêt/marche Compresseur A4...
- Page 19 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Temps Fonctionnement – RUNTIME État Unité Texte affiché* Description hr_mach heure Heures Fonct Machine Heures de fonctionnement de l’unité st_mach Nb Demarrages Unité Nombre de démarrages de l’unité hr_cp_a1 heure Heures Fonct Comp A1 Heures de fonctionnement, compresseur A1 hr_cp_a2 heure...
- Page 20 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Modes – MODES (suite) État Unité Texte affiché* Description m_hsm non/oui Contrôle par SM Actif Gestionnaire de système actif m_slave non/oui Maître/Esclave Actif Mode maître/esclave actif m_autoch non/oui Changeover Auto Actif Basculement automatique actif m_defr_a non/oui Dégivrage Cir A Actif...
- Page 21 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Gestion d’énergie – EMM_STAT État Unité Texte affiché* Description OCC_OVSW ouvrir/fermer Contact Dérogation Occup État du contact de dérogation d’occupation ICE_SW ouvrir/fermer Contact Fin Stock.Glace État du contact de stockage fin de glace SP_RESET 4 à 20 Signal Décalage Consign Signal de réinitialisation du point de consigne LIM_4_20 4 à...
- Page 22 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Configuration Consigne – SETPOINT État* Par défaut Unité Texte affiché** Description -28,9 à 26 °C csp1 Consigne Froid 1 Point de consigne de refroidissement 1 -20,0 à 78,8 °F -28,9 à 26 °C csp2 Consigne Froid 2...
- Page 23 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Contrôle de l’énergie – ENERGY État Unité Texte affiché* Description MODE FROID Mode froid cPwrOut Puissance Frigo Fournie Puissance frigorifique fournie cPwrIn Puissance Elec Absorbée Puissance électrique (entrée) Efficacité énergétique (EER) EER (Rapport de rendement énergétique) cEnergOu Energie froid (sortie) Énergie frigorifique fournie...
-
Page 24: Menu Configuration
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.2 - Menu Configuration Menu Ouverture Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes de session Menu Configuration Menu Configuration Configuration générale Configuration Pompe Configuration Décalage Configuration de sauvegarde Config Free Cooling Menu Programme Horaire Menu Périodes de Congés... - Page 25 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Le menu Configuration donne accès à plusieurs paramètres Forçage de la configuration du système : il est parfois possible de modifiables par l’utilisateur tels que la configuration de la pompe, passer outre à la configuration du système. Noter que les paramètres ne le menu des programmes, etc. Le menu Configuration est protégé peuvent pas tous faire l’objet d’un forçage. par mot de passe. ATTENTION : Il est possible que des paramètres indiqués dans ces ...
- Page 26 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Configuration Décalage – RESETCFG État Par défaut Unité Texte affiché* Description cr_sel 0 à 4 Sélect Décalage Froid Sélection du décalage de refroidissement hr_sel 0 à 4 Sélect Décalage Chaud Sélection du décalage de chauffage 0=Rien, 1=OAT, 2=Delta T 0 = Rien, 1 = T°ext, 2 = Delta T 3=4-20mA control 3 = Signal 4-20 mA...
- Page 27 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Config Free Cooling – FREECONF État Par défaut Unité Texte affiché* Description -35 à 30 °C free_th Seuil Temp. Extérieure Seuil de température extérieure du free cooling -31 à 86 °F Différence min. de température (différence min. entre 5 à...
-
Page 28: Menu Programme Horaire
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.3 - Menu Programme horaire 5.4 - Menu Périodes de Congés Le menu Programme Horaire intègre deux programmes horaires, où le Le menu Périodes de Congés permet à l’utilisateur de définir jusqu’à premier (OCCPC01S) sert à... - Page 29 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Configuration e-mail – EMAILCFG État Par défaut Unité Texte affiché* Description senderP1 expéditeur email partie1 E-mail de l’expéditeur, partie identifiant senderP2 expéditeur email partie2 E-mail de l’expéditeur, partie domaine recip1P1 reception1 email partie1 Destinataire 1, partie identifiant recip1P2 reception1 email partie2 Destinataire 1, partie domaine recip2P1 reception2 email partie1...
- Page 30 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Config. ModbusTCP/IP – MODBUSIP État Par défaut Unité Texte affiché* Description modip_en non/oui Activ Serveur TCP/IP Activation serveur TCP/IP ser_UID 1 à 247 UID Serveur UID Serveur port_nbr 0 à 65535 Numéro de port IP port IP metric non/oui...
-
Page 31: Menu Système
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.6 - Menu Système Menu Ouverture Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes de session Menu Système Charge Processeur Résistance de fin de ligne Réseau Date/Heure Langue et unités Luminosité... - Page 32 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Réseau – NETWORK État Par défaut Texte affiché* Description Interface Réseau IP J5 (eth0): Interface réseau IP J5 (Ethernet 0) : xx:xx:xx:xx:xx:xx Adres. MAC Adres. MAC 169.254.1.1 Adresse TCP/IP Adresse TCP/IP : Il est possible de modifier l’adresse IP et le masque, mais un redémarrage est obligatoire si Modbus TCP ou BACnet IP est activé...
- Page 33 Version Software Numéro de version du logiciel N.NNN.N Version SDK Numéro de version du SDK Version UI Version de l’interface utilisateur CARRIER Marque Nom de marque * Dépend de la langue sélectionnée (anglais par défaut). Informations matériel – HWINFO État Texte affiché* Description Evolut.
-
Page 34: Menu Ouverture De Session
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.7 - Menu Ouverture de session Menu Ouverture Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes de session Menu Ouverture de session Ouverture de session utilisateur Ouverture de session service Ouverture de session usine Légende : Accès de base (sans mot de passe) -
Page 35: Menu Démar. / Stop
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.8 - Menu Démar. / Stop Menu Ouverture Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes de session 5.8.2 - 5.8.1 - Mode de fonctionnement de l’unité Démarrage L’unité... -
Page 36: Menu Alarmes
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.9 - Menu Alarmes Menu Ouverture Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes de session Menu Alarmes Alarmes en cours Historique des Alarmes Histor. Alarmes Critiqu. Réarmement des alarmes Légende : Accès de base (sans mot de passe) Mot de passe utilisateur requis... - Page 37 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Historique des Alarmes Critiques – ALMHIST2 Date Heure Texte de l’alarme Alarm AAAA/MM/JJ HH:MM Texte de l'alarme (voir section 8.6) Alarm AAAA/MM/JJ HH:MM Texte de l'alarme (voir section 8.6) Alarm AAAA/MM/JJ HH:MM Texte de l'alarme (voir section 8.6) * Dépend de la langue sélectionnée (anglais par défaut).
-
Page 38: Opérations Standard De Commande Et Options
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.1 - Régulation marche/arrêt de l’unité ■ Commande de forçage de marche/arrêt [CHIL_S_S] : la commande L’état de l’unité est déterminé en fonction de plusieurs facteurs, notamment de forçage de marche/arrêt du refroidisseur peut être utilisée pour son type de fonctionnement, ses forçages actifs, ses contacts ouverts, commander l’état du refroidisseur en mode Réseau. -
Page 39: Chauffage/Refroidissement/Standby
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.2 - Chauffage/Refroidissement/Standby Mode de Mode Le contrôle détermine le mode de chauffage/refroidissement de Standby chauffage refroidissement l’unité. Les refroidisseurs pilotant des chaudières peuvent fonctionner en mode froid ou chaud. Sans chaudière, l’unité reste Température de l'air en mode froid. Les pompes à chaleur peuvent fonctionner en extérieur Seuil mode de Seuil mode... -
Page 40: Chauffage D'appoint
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.4 - Chauffage d'appoint 6.5 - Commande des pompes Les unités 30RBM/RBP peuvent être équipées d'une chaudière Le système de régulation peut gérer une ou deux pompes de permettant à l'unité de fonctionner en mode de chauffage si l’échangeur à... -
Page 41: Option Kit Hydraulique
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.5.3 - Sélection automatique de la pompe 6.6 - Option Kit hydraulique Si deux pompes sont régulées et si la fonction d’inversion a été sélectionnée L’option module hydraulique permet de surveiller en permanence le débit (PUMPCONF ... -
Page 42: Point De Contrôle
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.7 - Point de contrôle Le point de contrôle représente la température de l’eau que l’unité Les tableaux suivants résument les sélections possibles en fonction du type de fonctionnement de la régulation (Local, Distant ou doit produire. -
Page 43: Limitation De Puissance
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.7.2 - Décalage 6.8 - Limitation de puissance Le décalage signifie que le point de consigne actif est modifié afin SmartVu prend en compte la régulation constante de la capacité de diminuer la puissance de machine nécessaire. Le point de de l’unité en réglant sa capacité maximale admissible. consigne augmente en mode froid et diminue en mode chaud. -
Page 44: Régulation De Puissance
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.9 - Régulation de puissance 6.10 - Mode nuit La régulation ajuste la capacité à conserver la température de Le mode nuit permet aux utilisateurs de configurer l’unité pour l’échangeur d’eau à son point de consigne. Les compresseurs qu’elle ... -
Page 45: Option Free Cooling
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.13 - Option free cooling Pour régler le seuil de température extérieure pour le free cooling 1. Accéder au menu Configuration. Le free cooling est une méthode consistant à utiliser la température de l'air 2. Sélectionner Config Free Cooling (FREECONF). extérieur pour faciliter le refroidissement de l'eau destinée à... -
Page 46: Option Désurchauffeur
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.16 - Option désurchauffeur 6.20 - Options d'eau glycolée (option 5, option 6) Les unités 30RBM/RQM/RBP/RQP peuvent être équipées d'un Les unités 30RB/RQ proposent quelques types de fluides de désurchauffeur afin de permettre une meilleure gestion de l'énergie. refroidissement différents, dont du fluide standard à base d’eau, ainsi Le désurchauffeur sert à extraire la chaleur du fluide frigorigène que le fluide en option à base d'eau glycolée, c’est-à-dire de l'eau ... -
Page 47: Clés D'activation Logicielles
■ Lors du remplacement du régulateur, il est nécessaire d’installer la ou les NOUVELLES clés d’activation logicielles. ■ Contacter les représentants Carrier immédiatement pour demander de NOUVELLES clés d’activation logicielles. En mode Remplacement : ■ La ou les options logicielles sont débloquées pendant une période limitée (7 jours à... -
Page 48: Réglage De La Programmation Horaire
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.24 - Réglage de la programmation horaire Chaque programme est en mode inoccupé (absence) à moins qu’une période d’occupation programmée ne soit active. Le régulateur intègre deux programmes horaires, le premier Si deux périodes se chevauchent et sont actives le même jour, (OCCPC01S) servant à... -
Page 49: Courbes De Tendance
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.26 - Courbes de tendance Pour l’interface Web uniquement : Cette fonction permet de visualiser le fonctionnement de l’unité et de surveiller un ensemble de paramètres sélectionnés. ■ Définir la plage de durée (dates et heures de début/fin) en bas Pour afficher les tendances de l’écran de Courbe de tendance et cliquer sur la touche 1. -
Page 50: Connexion Web
être exécutées dans l’interface du navigateur Web. S’assurer que le réseau est protégé des attaques malveillantes et autres menaces pour la sécurité. Ne pas fournir d’accès ouvert sans mesures de protection adéquates du réseau. Carrier ne peut être tenu responsable des dommages causés par une infraction à la sécurité. -
Page 51: Diagnostics
8 - DIAGNOSTICS 8.1 - Diagnostic de contrôle 8.4 - Réarmement des alarmes Le système de régulation dispose de nombreuses fonctions d’aide à la L’alarme peut être réarmée soit automatiquement par la régulation, localisation d’un défaut, protégeant l’unité contre les risques qui pourraient soit manuellement sur l’écran tactile ou par l’interface Web. -
Page 52: Description D'alarme
8 - DIAGNOSTICS 8.6 - Description d’alarme 8.6.1 - Alarmes Code Code Description d’alarme Type de réarmement Action associée Cause éventuelle JBus Panne de thermistance 15001 Défaut Thermistor Entrée d’Eau Échangeur Automatique, si la lecture L’unité s’arrête Thermistance ou raccordement de la thermistance retourne défectueux à... - Page 53 8 - DIAGNOSTICS Code Code Description d’alarme Type de réarmement Action associée Cause éventuelle JBus 4702 Perte de communication avec le variateur du Comme ci-dessus Le circuit B s’arrête Comme ci-dessus ventilateur du circuit B 4703 Perte de communication avec la carte du Comme ci-dessus L’unité...
- Page 54 8 - DIAGNOSTICS Code Code Description d’alarme Type de réarmement Action associée Cause éventuelle JBus 10064 Défaut du pressostat haute pression du circuit B Manuel Le circuit B s’arrête Comme ci-dessus 10090 Panne de configuration du point de consigne du Manuel L’unité ne peut pas démarrer Détecteur de débit défectueux contrôleur de débit de l'échangeur à...
- Page 55 8 - DIAGNOSTICS Code Code Description d’alarme Type de réarmement Action associée Cause éventuelle JBus 56001 Défaut module Lenscan Manuel L’unité s’arrête Comme ci-dessus Réparation et usine 7001 Configuration usine invalide numéro 1 Automatique si la configuration L’unité ne peut pas démarrer Configuration incorrecte à nn 7001 : la taille de l'unité est inconnue est corrigée de l’unité...
- Page 56 8 - DIAGNOSTICS 8.6.2 - Alarmes du variateur Les alarmes et alertes de pannes des variateurs VFD sont affichées selon les formules suivantes : 16000+X*1000+YYY pour les alarmes 34000+X*1000+YYY pour les alertes où X est le numéro du variateur et YYY le code d'alarme/alerte. Numéro du variateur Affectation du variateur Variateur pour ventilateur(s) du circuit A Variateur pour ventilateur(s) du circuit B Variateur pour pompe à eau n° 1 Variateur pour pompe à eau n° 2 Code Alarme/Alerte Description Mesure à...
- Page 57 8 - DIAGNOSTICS Code Alarme/Alerte Description Mesure à prendre Alerte Sous-tension du courant continu Contacter les techniciens de service Alerte Onduleur surchargé Vérifier le courant de sortie du VFD Alerte Surchauffe du moteur Vérifier la température du moteur Alerte Thermistance moteur Contacter les techniciens de service Alerte Limite de couple dépassée Vérifier le courant de sortie du VFD Alerte Surintensité...
-
Page 58: Entretien
Carrier Service Agency. Le contrat garantira une inspection régulière de vos équipements Carrier par les spécialistes Carrier Service, afin que tout dysfonctionnement puisse être détecté et rectifié rapidement et qu’aucun dommage grave ne puisse survenir sur vos équipements. - Page 60 Réf. de commande : 20508, 04.2021. Remplace la réf. de commande : 20508, 04.2019. Fabricant : Carrier SCS, Montluel, France. Le fabricant se réserve le droit de changer sans préavis les spécifications du produit. Imprimé dans l’Union européenne.
