R4-17
Modèle : M17
Notice de montage et d'utilisation
fr

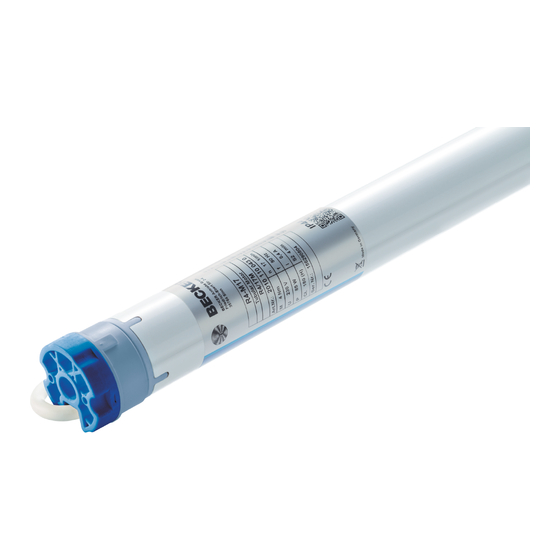

Moteurs de volets roulants avec fin de course
mécanique
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
2010 300 726 0a 23/05/2022
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Manuels Connexes pour Becker R4-17
Sommaire des Matières pour Becker R4-17
- Page 1 R4-17 Modèle : M17 Notice de montage et d’utilisation Moteurs de volets roulants avec fin de course mécanique Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur.
- Page 2 Sommaire Généralités.................................. 3 Garantie .................................... 3 Consignes de sécurité................................ 4 Remarques pour l’utilisateur ............................ 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 6 Montage ..................................... 6 Réglage des positions de fin de course .......................... 8 Détection de blocage dans le sens de la MONTÉE ........................
- Page 3 Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Pour une utilisation dans le domaine des volets roulants • Aucun réglage des positions de fin de course nécessaire • Compatibles avec toutes les commandes du fabricant du moteur pour les applications de volets roulants •...
- Page 4 Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques pour l’utilisateur Remarques générales • Pendant le nettoyage, la maintenance et le remplacement de pièces, le moteur doit être débranché de la source d’alimentation électrique.
- Page 5 • Réglez/Programmez correctement les positions de fin de course après la mise en service pour garantir le fonctionnement sûr de l’installation. • Les moteurs équipés d’un câble H05VV-F ne doivent être installés qu’en intérieur. • Les moteurs équipés d’un câble de connexion H05RR-F, S05RN-F ou 05RN-F peuvent être utilisés en extérieur et en intérieur.
- Page 6 Utilisation conforme Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement d’installations de volets roulants. Ce type de moteur tubulaire doit être uniquement utilisé avec une butée fixe dans la position de fin de course supérieure et avec des attaches fixes.
- Page 7 Montage et démontage du tenon Ø45 Le tenon (2) s’enclenche automatiquement lors de son insertion. Pour démonter le tenon (2), poussez la plaque de sécurité (1) vers le haut et retirez le tenon (2). Montage et démontage de la roue Montage de l’anneau sur la couronne Montage de la roue avec dispositif de blocage sur le tube Démontage de la roue avec dispositif de blocage sur le...
- Page 8 Nous recommandons de visser également l’embout sur l’axe. Attention Ne cognez jamais sur le moteur tubulaire et veillez à ne pas le laisser tomber lors de son in- troduction dans l’axe ! Le tablier ne peut être fixé qu’au moyen d’attaches rigides. Nous recommandons d’utiliser au moins 3 unités par mètre d’axe.
- Page 9 Détection de blocage dans le sens de la MONTÉE Un moteur correctement installé se coupe lorsqu’une augmentation exceptionnellement forte de la sollicitation est détectée (par ex. lame finale gelée sur le rebord de la fenêtre). Remarques à l’attention de l’électricien spécialisé Les moteurs tubulaires avec fin de course mécanique ne doivent en aucun cas être montés en parallèle.
- Page 10 Caractéristiques techniques Ø45 Moteur tubulaire R4-17 Modèle Type Couple nominal [Nm] Vitesse de sortie [tr/min] Capacité de la cage Tension de raccordement 230 V CA / 50 Hz Puissance nominale [W] Consommation de courant nominale [A] 0,40 Mode opératoire S2 4 min Type de protection IP 44...
- Page 11 Exemples de raccordement L’affectation des fils noir et marron au sens de déplacement dépend du montage du mo- teur (à gauche ou à droite). Commande via un commutateur/interrupteur Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42 Central Appareil de Secteur 230 V / 50 Hz commande...
- Page 12 Déclaration de conformité 12 - fr...
