M i s e e n s e r v i c e
!
4 2

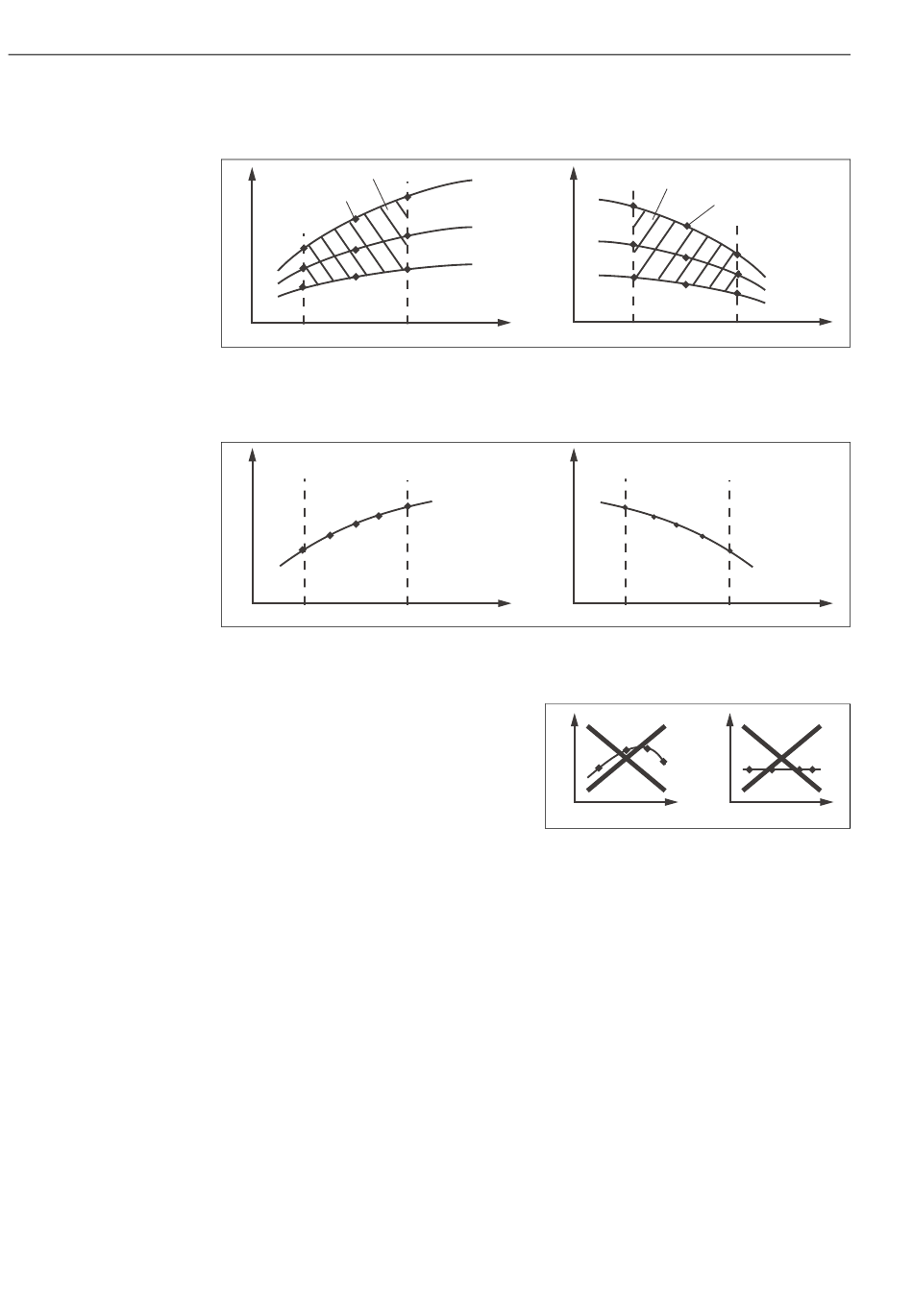

Finalement, l'on doit obtenir des données mesurées qui, d'un point de vue qualitatif, res-
semblent à celles représentées sur les deux figures suivantes.
κ
2
1
C
min
fig. 36 : Exemple de données mesurées dans le cas d'une température variable
κ
Conductivité
C Concentration
T Température
κ
1
C
min
fig. 37 : Exemple de données mesurées en cas de température constante
κ
Conductivité
C Concentration
Les courbes caractéristiques obtenues à
partir des points de mesure doivent être
strictement monotones croissantes ou
décroissantes dans la zone des condi-
tions de process, c'est-à-dire elles ne doi-
vent présenter ni maximum, ni minimum, ni
zones au comportement constant. C'est
pourquoi les courbes ci-contre ne sont
pas admises.
Entrée de valeurs
Dans les cases K6 à K8, entrer par échantillon mesuré les trois paramètres (triplet de
valeurs avec conductivité, température et concentration).
• Température de process variable
• Entrer au moins les quatre triplets de valeurs nécessaires
• Température de process constante
• Entrer au moins les deux triplets de valeurs nécessaires
Remarque !
En mode de mesure, si les valeurs mesurées de la conductivité et de la température
sont situées en dehors des valeurs enregistrées dans le tableau de concentration, la
précision de la mesure de concentration diminue de façon notable. C'est la raison pour
laquelle, lors de la détermination des courbes caractéristiques, il convient de prendre
en compte les seuils du process.
Si, dans le cas d'une courbe caractéristique croissante, un triplet de valeurs supplé-
mentaire est entré avec 0 µS/cm et 0 % pour chaque température utilisée, le travail
pourra s'effectuer avec une précision suffisante dès le début d'échelle, et sans mes-
sage erreur.
κ
T
3
T
2
T
1
C C
max
1 Point de mesure
2 Gamme de mesure
κ
T
C C
ma x
T Température constante
1 Gamme de mesure
κ
fig. 38 : Courbe non admissibles
κ
C
S m a r T e c S C L D 1 3 2
2
T
1
3
T
2
T
1
C C
min max
C07-CLD132xx-05-06-00-xx-012.eps
1
C C
min ma x
C07-CLD132xx-05-06-00-xx-015.epsB
κ
C
C07-CLD132xx-05-06-00-xx-016.eps
Conductivité
Concentration
