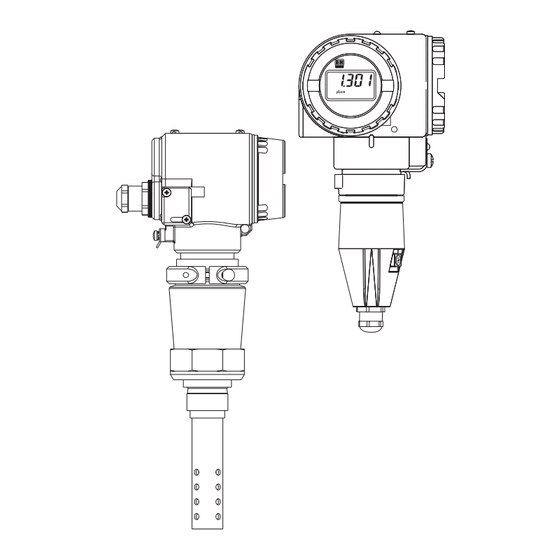

- Page 1 BA 202C/14/fr/02.00 Version soft à partir de 2.00 CLM 431 / CLD 431 Transmetteur conductif 2 fils pour la conductivité et la résistivité Instrumentation analyse Instructions de montage et de mise en servi Endress+Hauser The Power of Know How...
- Page 2 Pour vous familiariser avec l’appareil avant de passer à d’autres étapes : Informations générales Sécurité Installation et raccordement de l’appareil : Les étapes sont décrites dans ces chapitres Installation Exploitation, nouvelle configuration : Les étapes sont décrites dans ces chapitres Commande Description de fonctions Interfaces...
-
Page 3: Table Des Matières
Raccordement électrique ..........17 Raccordement du Mypro CLM 431 en zone explosible ......19 Configuration . -
Page 4: Informations Générales
Informations générales mypro CLM 431 / CLD 431 conductif Informations générales Symboles utilisés Avertissement : Remarque : Ce symbole vous met en garde Ce symbole attire votre attention sur contre des dangers éventuels. Le des remarques importantes. Le non- non-respect de ces remarques peut respect de ces remarques peut en- entraîner des dommages corporels... -
Page 5: Structure De Commande
CLM 431 / CLD 431 conductif Informations générales LM431CD1.CHP Structure de commande Le code inscrit sur la plaque signalétique indi- ENDRESS+HAUSER que la variante d’appareil dont vous disposez. MYPRO ou code CLM431-H3C2ME ser.-no. 0 ... 2000mS / 0 ... 86 MΩ... - Page 6 Informations générales mypro CLM 431 / CLD 431 conductif ENDRESS+HAUSER MYPRO ou code CLD431-H1D1CA ser.-no. 0 ... 2000mS / 0 ... 86 MΩ -20°C ... 250°C 4 ... 20mA , HART Umin 12V Umax 30V Plaque signalétique CLD Pmax 750mW Fig.
-
Page 7: Conseils De Sécurité
CLM 431 / CLD 431 conductif Conseils de sécurité LM431CD2.CHP Conseils de sécurité Utilisation conforme à l’objet Le transmetteur Mypro CLM 431/CLD 431 est • industrie chimique un appareil de mesure précis et fiable destiné • pharmacie à la détermination de la conductivité et de la •... -
Page 8: Dispositifs De Surveillance Et De Sécurité
Conseils de sécurité mypro CLM 431 / CLD 431 conductif Dispositifs de surveillance et de sécurité Dispositifs de surveillance Dispositifs de sécurité Lors de l’apparition d’un défaut un symbole L’appareil est protégé de la manière suivante d’alarme clignote dans l’affichage et un cou- contre les influences externes et les domma- rant défaut donné... -
Page 9: Installation
CLM 431 / CLD 431 conductif Installation LM431CD3.CHP Installation Ensemble de mesure Un ensemble de mesure complet comprend : • un transmetteur Mypro CLM 431 • ou le transmetteur compact Mypro • une cellule conductive à 2 électrodes avec CLD 431 avec cellule de conductivité... -
Page 10: Dimensions
Installation mypro CLM 431 / CLD 431 conductif Dimensions 3.2.1 MyPro CLM 431 conductif Dimensions Fig. 3.3 MyPro CLM 431 MASSCLM.CDR Endress+Hauser... - Page 11 CLM 431 / CLD 431 conductif Installation LM431CD3.CHP 3.2.2 MyPro CLD 431 conductif ∅ 25 Dimensions Mypro CLD MASSCLD.CDR Fig. 3.4 431 avec CLS 12 Endress+Hauser...
-
Page 12: Montage
3.3.1 MyPro CLM 431 conductif Le transmetteur Mypro CLM 431 peut être Le boîtier du Mypro CLM 431 est fixé avec monté au mur ou sur un mât ou conduite. Le deux vis sur le support. Grâce aux quatre support adéquat est fourni en fonction de la trous, il peut être tourné... - Page 13 CLM 431 / CLD 431 conductif Installation LM431CD3.CHP gauche : Montage sur bride avec étrier de fixation droite : Montage mural avec étrier Fig. 3.7 de fixation MOUNT3D3.CDR MOUNT3D4.CDR gauche : Montage sur bride avec étrier de fixation droite : Montage mural avec étrier...
- Page 14 Installation mypro CLM 431 / CLD 431 conductif 3.3.2 MyPro CLD 431 conductif La version compacte peut également être im- Remarque : plantée sur une conduite en charge. La dis- tance entre la cellule de mesure et la paroi •...
- Page 15 CLM 431 / CLD 431 conductif Installation LM431CD3.CHP 3.3.3 Orientation de l’appareil Dès que l’appareil est fixé horizontalement ou verticalement au mur ou sur mât, il est possi- ble de le tourner pour en faciliter l’accès. 270° Orientation du Mypro...
-
Page 16: Raccordement Des Cellules De Conductivité
Installation mypro CLM 431 / CLD 431 conductif Raccordement des cellules de conductivité 3.4.1 Cellules de conductivité utilisables Pour le transmetteur Mypro CLM 431 il est possible d’utiliser les cellules de conductivité suivantes : CLS 21 c = 1 CLS 12 / 13 / 15 / 19... - Page 17 CLM 431 / CLD 431 conductif Installation LM431CD3.CHP Construction et confection câble CYK 71 avec exemples de raccordements Construction/Confection câble de mesure spécial CYK 71 1 Conducteur interne Avertissement ! (signal de mesure) 2 Isolation interne Enlever absolument le 3 Semi-conducteur noir semi-conducteur jusqu’au...
- Page 18 Installation mypro CLM 431 / CLD 431 conductif Raccordement du câble de mesure CLM 431 ‚ Tirer le câble à travers le PE ouvert. Dévisser les vis du bloc protecteur où se trouve le bornier de raccordement. ƒ „...
-
Page 19: Raccordement Électrique
CLM 431 / CLD 431 conductif Installation LM431CD3.CHP Raccordement électrique Le transmetteur Mypro CLM 431/CLD 431 pos- • Relier le transmetteur Mypro CLM 431/ sède des compartiments de raccordement sé- CLD 431 à une tension continue de parés pour la tension d’alimentation et la 12…30 V... - Page 20 Installation mypro CLM 431 / CLD 431 conductif Charge La tension d’alimentation min. nécessaire du La résistance max. admissible R transmetteur dépend de la résistance des ap- se calcule d’après la formule suivante : pareils raccordés. − Le diagramme ci-dessous reprend les ten- sions d’alimentation nécessaires lors du rac-...
-
Page 21: Raccordement Du Mypro Clm 431 En Zone Explosible
CLM 431 / CLD 431 conductif Installation LM431CD3.CHP Raccordement du Mypro CLM 431 en zone explosible Raccordement MyPro CLM 431-G L’appareil CLM 431-G certifié selon directive Avertissement : 76/117/CE peut être installé en Ex zone 1 ou 2. Le circuit de capteur à sécurité intrinsè- Les couvercles de l’affichage et du... -
Page 22: Configuration
Configuration mypro CLM 431 / CLD 431 conductif Configuration Mise en service Remarque : • S’assurer que la cellule de mesure se • Il est vivement recommandé de se trouve dans le produit ou dans une solution familiariser avec l’utilisation de d’étalonnage, sans quoi aucune valeur... -
Page 23: Concept D'utilisation / Éléments D'affichage
CLM 431 / CLD 431 conductif Configuration LM431CD4.CHP Concept d’utilisation / éléments d’affichage Le transmetteur intelligent Mypro CLM 431/ CLD 431 peut être utilisé directement sur le terrain à l’aide de ses 4 touches de com- mande ou à distance par le biais de l’inter- –... -
Page 24: Affichage
Configuration mypro CLM 431 / CLD 431 conductif Affichage La figure ci-contre montre l’affichage dans son intégralité. Divers symboles s’affichent en fonction du réglage de l’appareil. Fig. 4.5 Affichage LM431DIS.CDR Verrouillage Remarque : L’utilisation du transmetteur sur le terrain peut être verrouillée avec les touches de com-... -
Page 25: Niveau D'utilisation 1
CLM 431 / CLD 431 conductif Configuration LM431CD4.CHP Niveau d’utilisation 1 4.6.1 Sélection du mode d’affichage Le transmetteur affiche la valeur mesurée ins- tantanée. Les quatre touches de commande permettent de passer dans divers modes d’u- tilisation. Mode de... - Page 26 Configuration mypro CLM 431 / CLD 431 conductif 4.6.3 Paramètres de diagnostic Les paramètres de diagnostic indiquent l’off- Si aucune touche n’est actionnée dans un dé- set de température obtenu avec l’étalonnage lai de 30 secondes, l’écran revient automati- de celle-ci et les codes de diagnostic actifs quement à...
- Page 27 CLM 431 / CLD 431 conductif Configuration LM431CD4.CHP 4.6.5 Etalonnage Le menu d’étalonnage du Mypro CLM 431/ Cette détermination peut être effectuée avec CLD 431 concerne la température et la con- ou sans compensation en température. ductivité. L’étalonnage de la conductivité par Le menu peut être interrompu à...
- Page 28 Configuration mypro CLM 431 / CLD 431 conductif Niveau d’utilisation 2 Le niveau 2 contient toutes les autres fonc- • Une fois que le groupe souhaité est affi- tions du transmetteur Mypro CLM 431/ ché, il est possible de modifier la valeur ou CLD 431.
-
Page 29: Description Des Fonctions
CLM 431 / CLD 431 conductif Description des fonctions LM431CD5.CHP Description des fonctions Ce chapitre décrit dans le détail toute les La fenêtre de la matrice correspond à celle fonctions du transmetteur Mypro CLM 431. de Commuwin II. Principaux paramètres... - Page 30 Description des fonctions mypro CLM 431 / CLD 431 conductif Groupe de fonctions PRINCIPAUX PARAMETRES Réglage Matrice Description Fonction / Par défaut Utilisateur paramètre Amortissement Cette fonction décrit la réactivité du transmetteur au signal à l’entrée d’entrée. la valeur entrée correspond à la fréquence d’échantillonnage pour l’établissement de la moyenne.
-
Page 31: Fonctions De Base
CLM 431 / CLD 431 conductif Description des fonctions LM431CD5.CHP Fonctions de base Groupe de fonctions PRINCIPALES FONCTIONS Réglage Matrice Description Fonction / paramètre Par défaut Utilisateur – Commande La routine d’étalonnage est lancée depuis cette position étalonnage à... - Page 32 Description des fonctions mypro CLM 431 / CLD 431 conductif Groupe de fonctions PRINCIPALES FONCTIONS Réglage Matrice Description Fonction / Par défaut Utilisateur paramètre Type de Activation / désactivation de la mesure de température et On + ATC compensation commutation compensation en température automatique / en température...
-
Page 33: Paramètres D'étalonnage
CLM 431 / CLD 431 conductif Description des fonctions LM431CD5.CHP Paramètres d’étalonnage Groupe de fonctions Etalonnage Réglage Matrice Description Fonction / paramètre Par défaut Utilisateur 1000 µS/cm Entrée solution Valeur de conductivité de la solution d’étalonnage d’étalonnage Remarque : L’unité... -
Page 34: Tableau Α
Description des fonctions mypro CLM 431 / CLD 431 conductif Tableau α Le transmetteur MyPro CLM 431 / CLD 431 Déroulement de la programmation dans le α met à disposition un tableau qui permet de tableau faire une compensation en température spéci- 1. -
Page 35: Détection De Polarisation
C’est la raison pend principalement de la constante de cel- pour laquelle le transmetteur Mypro CLM 431 / lule. Elles dépendent aussi d’autres facteurs CLD 431 fonctionne selon un principe qui me- comme la fréquence de mesure, le matériau... - Page 36 Description des fonctions mypro CLM 431 / CLD 431 conductif Groupe de fonctions DIAGNOSTIC Dans ce groupe de fonctions, l’attribution du courant de défaut peut être faite individuellement pour chaque erreur et verrouillée en mode d’utilisation sur le terrain. Réglage...
-
Page 37: Service Et Simulation
CLM 431 / CLD 431 conductif Description des fonctions LM431CD5.CHP Service et Simulation Groupe de fonctions MAINTENANCE / SIMULATION Réglage Matrice Description Fonction / paramètre Par défaut Utilisateur – Code de Affichage du code de diagnostic actif avec la priorité la diagnostic plus élevée (voir section 4.6.3 et 7.2). -
Page 38: Informations Utilisateur
Description des fonctions mypro CLM 431 / CLD 431 conductif Informations utilisateur Groupe de fonctions INFORMATIONS UTILISATEUR Réglage Fonction / Matrice Description paramètre Par défaut Utilisateur “ ” N° de repère Entrée d’un numéro de point de mesure (attribution). (8 espaces) Gamme de valeurs : au choix 8 caractères alphanumériques. -
Page 39: Interfaces
HART avec terminal portable et HART -Communicator Remarque : Le transmetteur MyPro CLM 431 / CLD 431 peut être configuré et interrogé sur le terrain, mais aussi avec un terminal portable DXR 275 Les informations complètes sur le ter- ®... - Page 40 Interfaces mypro CLM 431 / CLD 431 conductif ® Utilisation du MyPro CLM 431 / CLM 431 avec le terminal Communicator HART La configuration du MyPro CLM 431 / CLD Remarque : 431 à l’aide d’un terminal portable se distingue très nettement de la configuration •...
- Page 41 CLM 431 / CLD 431 conductif Interfaces LM431CD6.CHP ® Matrice de programmation HART Si l’appareil a été verrouillé sur site, il est impossible de modifier les valeurs avec le terminal portable (voir section 4.5) Matrice de programmation pour la mesure de conductivité...
- Page 42 ® Grâce à son interface HART , le transmetteur Une variante permet en plus l’enregistrement MyPro CLM 431 / CLD 431 est également ex- des valeurs mesurées. ploitable avec Commuwin II. Il s’agit d’un pro- gramme graphique prévu pour fonctionner L’utilisation et le réglage des paramètres...
-
Page 43: Profibus Pa
CLM 431 / CLD 431 conductif Interfaces LM431CD6.CHP Matrice de programmation sur Commuwin II 0" 0& Mode de Paramètres Mode et état Unité Amortissement Valeur pour Valeur pour Valeur mesurée Température fonction. principaux de fonction. Val. mesurée du signal... -
Page 44: Traitement Des Erreurs
Traitement des erreurs mypro CLM 431 / CLD 431 conductif Traitement des erreurs Affichage des erreurs En cas d’erreur, un symbole alarme clignote L’erreur peut être identifiée avec le code de dans la fenêtre. Par ailleurs, le transmetteur diagnostic. Jusqu’à 5 entrées classées par délivre un courant de 22 +/- 0,5 mA sur la sor-... - Page 45 CLM 431 / CLD 431 conductif Traitement des erreurs LM431CD7.CHP N° Affichage Mesure Attribution défaut courant de défaut Nettoyer la cellule de mesure, vérifier le tableau, Erreur de mesure / polarisation actif sélectionner la cellule appropriée. Température en dehors du tableau de Vérifier attribution process / tableau.
-
Page 46: Maintenance
Maintenance mypro CLM 431 / CLD 431 conductif Maintenance Nettoyage Pour le nettoyage de la face avant, nous vous Remarque : recommandons l’utilisation de produits de net- toyage usuels. E+H ne couvre pas les dommages La face avant de l’appareil est résistant aux dus à... -
Page 47: Accessoires
CLM 431 / CLD 431 conductif Accessoires LM431CD9.CHP Accessoires Les accessoires suivants peuvent être com- • Câble de mesure CYK 71 mandés séparément : Pour cellules de mesure à deux électrodes avec sonde de température • Alimentations de transmetteur –... -
Page 48: Caractéristiques Techniques
Caractéristiques techniques mypro CLM 431 / CLD 431 conductif Caractéristiques techniques MyPro CLM 431 conductif Généralités Fabricant Endress+Hauser Désignation de l’appareil MyPro CLM 431 conductif Caractéristiques mécaniques Dimensions (H x L x P) 227 × 104 × 137 mm Poids max. - Page 49 CLM 431 / CLD 431 conductif Caractéristiques techniques LM431CDX.CHP Données de raccordement électrique Tension d’alimentation + 12 ... +30 V DC Consommation max. 660 mW 4 ... 20 mA, séparation de potentiel avec le circuit courant de Sortie signal cellule Sortie signal courant défaut...
- Page 50 Caractéristiques techniques mypro CLM 431 / CLD 431 conductif LM431CDX.CHP MyPro CLD 431 conductif Généralités Fabricant Endress+Hauser Désignation de l’appareil MyPro CLD 431 conductif Caractéristiques mécaniques Longueur avec CLS 12 321 mm Raccord process Poids env. 2 kg Protection IP 65 Matériau boîtier...
- Page 51 France Canada Belgique Suisse Luxembourg Agence de Paris Agence du Nord Agence du Sud-Est Endress+Hauser AG Endress+Hauser Endress+Hauser SA Sternenhofstrasse 21 94472 Boissy St Léger Cdx 59700 Marcq en Baroeul 69673 Bron Cdx 6800 Côte de Liesse 13 rue Carli...
