S m a r T e c S C L D 1 3 2
E n d r e s s + H a u s e r
C o n t a c t a l a r m e
A

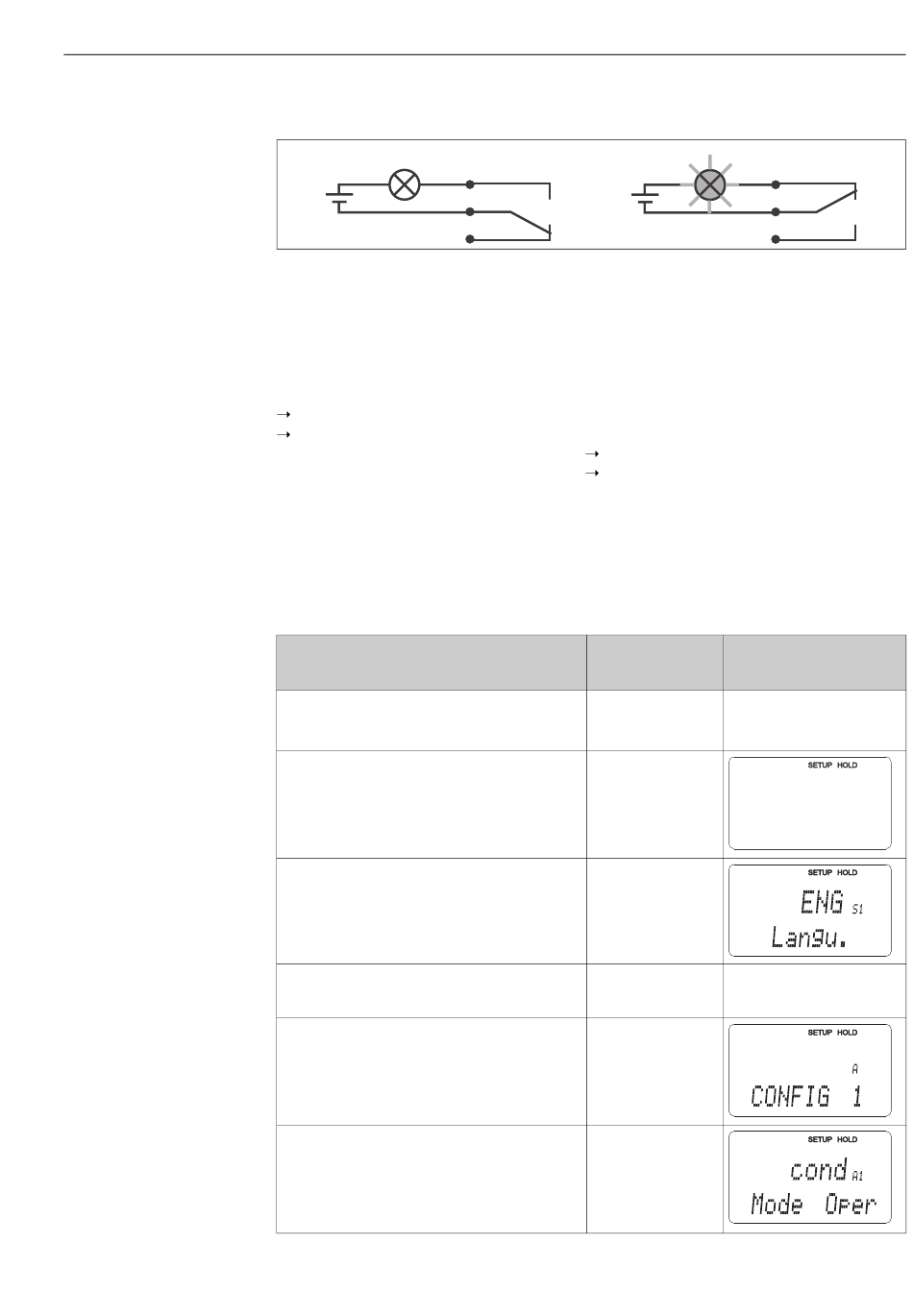

fig. 30 : Commutation Fail-Safe recommandée pour le contact alarme
A État de fonctionnement normal
Etat de fonctionnement normal
• Appareil en service
• Pas de message erreur présent
(DEL alarme éteinte)
Relais attiré
Contact 42/43 fermé
6.3

Configuration rapide

Après la mise en marche, il faut procéder à quelques réglages, afin de configurer les
fonctions essentielles du transmetteur, ce qui est nécessaire pour obtenir des mesures
correctes. Ci-dessous un exemple.
Entrée
1. Presser la touche ENTER.
2. Entrer le code 22 pour pouvoir éditer le mode
de configuration. Presser la touche ENTER.
3. Presser la touche MOINS jusqu'à ce qu'appa-
raisse le groupe de fonctions "Service".
4. Presser la touche ENTER pour pouvoir procé-
der aux réglages.
5. Dans la case S1, sélectionner la langue, p. ex.
"FRA" pour le français.
Valider l'entrée en pressant la touche ENTER.
6. Presser simultanément les touches PLUS et
MOINS afin de quitter le groupe de fonctions
"Service".
7. Presser la touche MOINS jusqu'à ce qu'appa-
raisse le groupe de fonctions "Configuration 1".
8. Presser la touche ENTER afin de pouvoir procé-
der aux réglages pour "Configuration 1".
9. Dans la case A1, sélectionner le mode de fonc-
tionnement souhaité, p. ex. "Cond" = Conducti-
vité.
Valider l'entrée en pressant la touche ENTER.
41
42
43
B État d'alarme
Etat d'alarme
• Message erreur présent (DEL alarme
rouge)
ou
• Appareil défectueux ou hors tension (DEL
alarme éteinte)
Relais retombé
Contact 41/42 fermé
Gamme de réglage
(Réglages usine en
gras)
ENG = anglais
GER = allemand
FRA = français
ITA = italien
NEL = néerlandais
ESP = espagnol
Cond = Conducti-
vité
Conc = Concentra-
tion
M i s e e n s e r v i c e
B
41
42
43
C07-CLD132xx-04-06-00-xx-005.eps
Affichage
S
SERVICE
2 9
