Schéma électrique

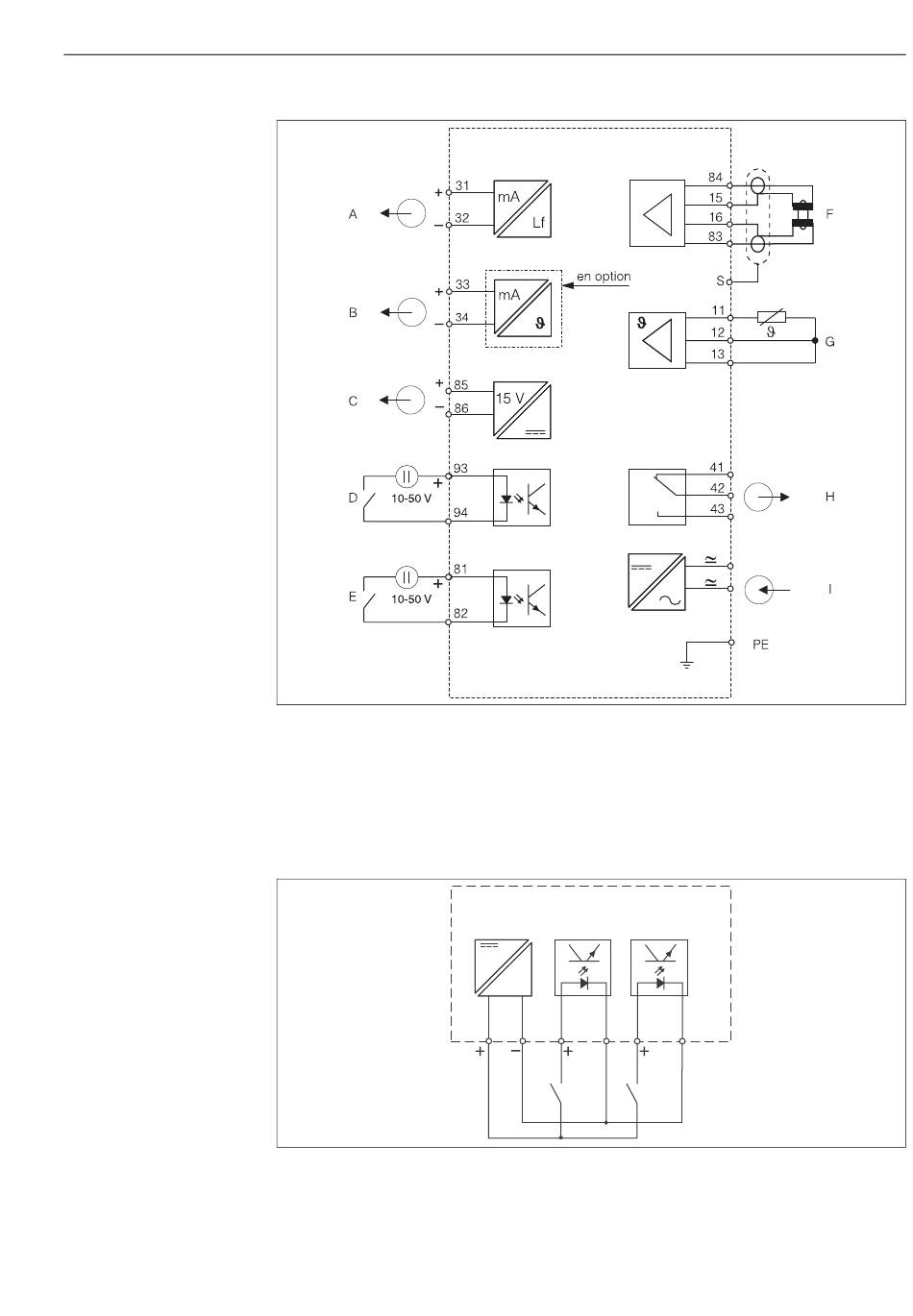

fig. 19 : Raccordement électrique du SmarTec S CLD 132
A Sortie signal 1 conductivité
B Sortie signal 2 température
C Sortie alimentation auxiliaire
D Entrée binaire 2 (commutation à distance 1+2)
E Entrée binaire 1 (hold / commutation à distance
3+4)
Raccordement des entrées binaires
fig. 20 : Raccordement des entrées binaires en cas d'utilisation de contacts externes
A Sortie tension auxiliaire
B Entrées contact D1 et D2
S1 Contact sans potentiel externe
S2 Contact sans potentiel externe
F Capteur de conductivité
G Sonde de température
H Alarme (position du contact hors tension)
I Alimentation auxiliaire
A
B
D1
15 V
85 86 81 82 93
S1 S2
C07-CLD132xx-05-06-00-xx-003.eps
D2
94
C07-CLD132xx-05-06-00-xx-004.eps
