C â b l a g e
1 8
1
6

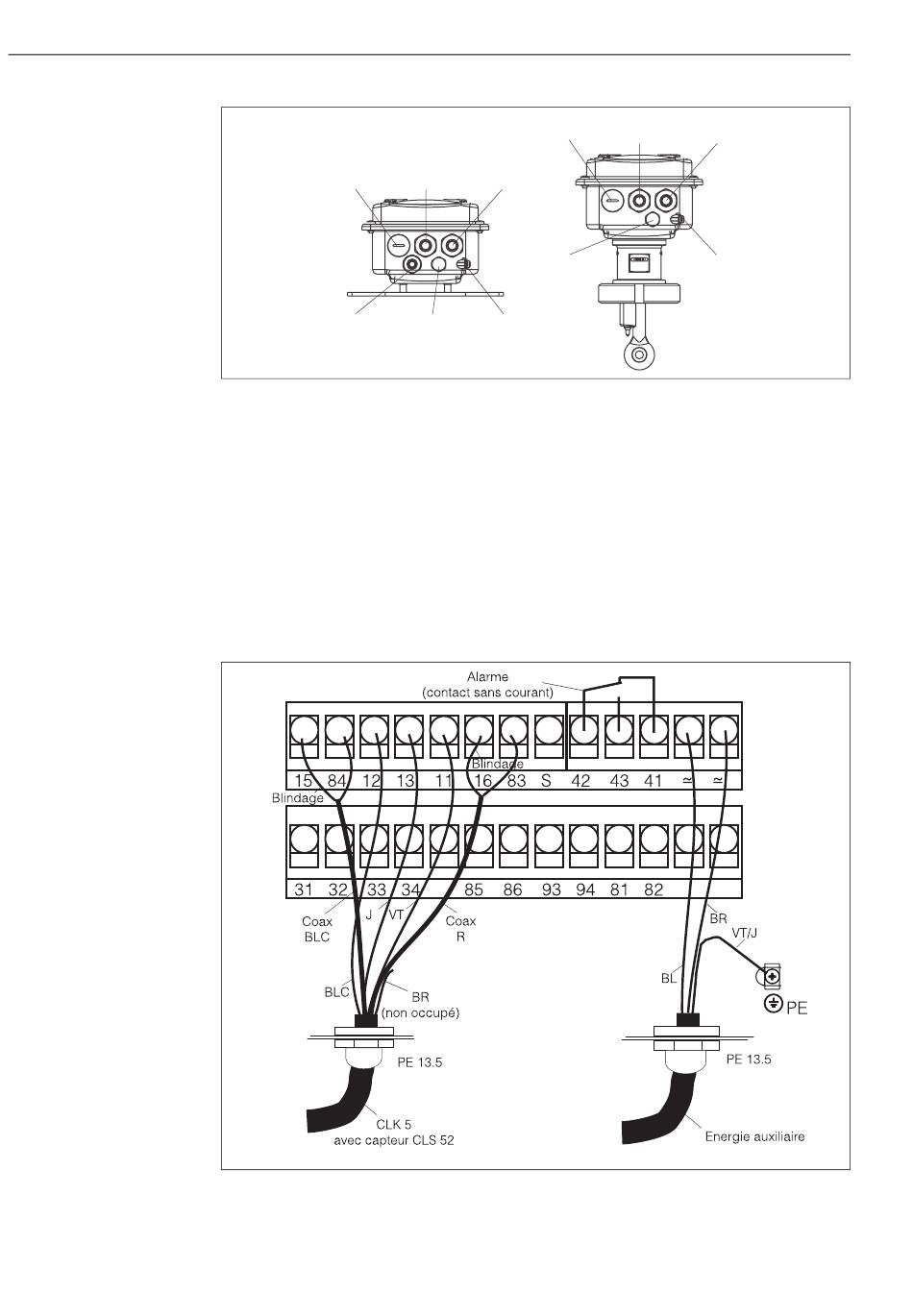

fig. 17 : Attribution des entrées de câble pour le SmarTec S CLD 132
A
Version séparée
1
Bouchon, PE 13,5, sortie analogique, entrée
digitale
2
Entrée de câble pour contact alarme, PE 13,5
3
Entrée de câble pour alimentation auxiliaire,
PE 13,5
4
Terre du boîtier
5
Élément de compensation de pression DAE
(filtre Gore-Tex ®)
6
Entrée de câble pour raccordement du capteur,
PE 9
Schéma de raccordement
fig. 18 : Raccordement électrique du SmarTec S
A
1
2
3
5
5
4
B
Version compacte
1
Bouchon, PE 13,5, sortie analogique, entrée
digitale
2
Entrée de câble pour contact alarme, PE 13,5
3
Entrée de câble pour alimentation auxiliaire,
PE 13,5
4
Terre du boîtier
5
Élément de compensation de pression DAE
(filtre Gore-Tex ®)
S m a r T e c S C L D 1 3 2
B
2
3
4
C07-CLD132xx-04-06-04-xx-001.eps
C07-CLD132xx-04-06-00-de-003.eps
