2.2.5 Conduites avec vanne de régulation
INFORMATION !
Pour assurer une mesure correcte et sans perturbation, le fabricant recommande de ne pas
monter l'appareil de mesure en aval d'une vanne de régulation. Des tourbillons risquent de se
former et de fausser le résultat de la mesure.

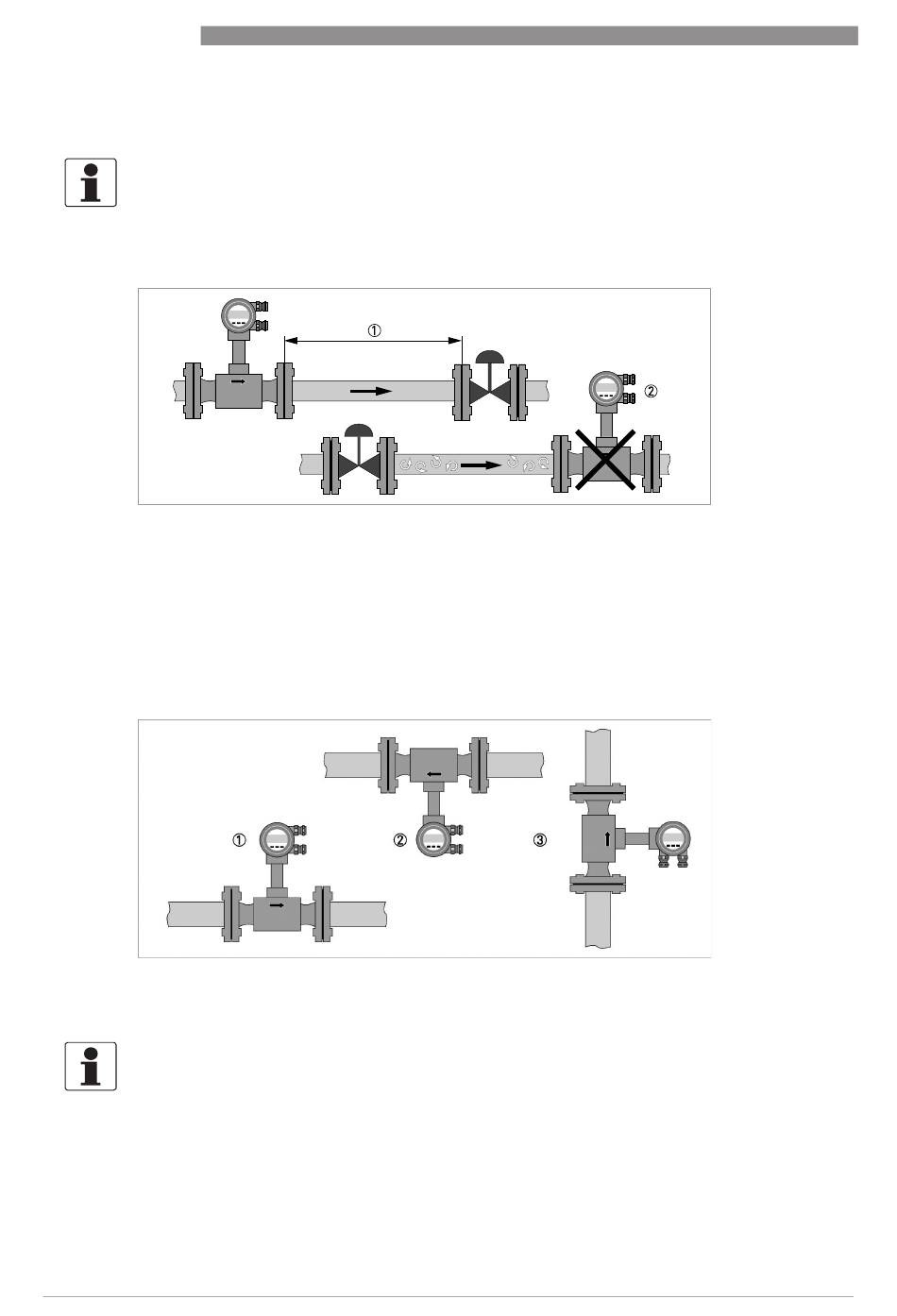

Figure 2-6: Conduite avec vanne de régulation
1 Conseillé : montage de l'appareil en amont de la vanne de régulation, à une distance de ≥ 5 DN
2 Déconseillé : montage de l'appareil directement en aval des vannes de régulation, en raison de la formation de tour-
billons.
2.2.6 Position de montage préconisée
1 en haut sur une conduite horizontale
2 au-dessous d'une conduite horizontale (non admissible en cas de conduites à risque de condensation)
3 sur une conduite verticale
INFORMATION !
Selon la position de montage, il est nécessaire de tourner l'afficheur et/ou le boîtier de
raccordement.
