OPTISWIRL 4200
2.2.1 Montage inadmissible pour la mesure de liquides

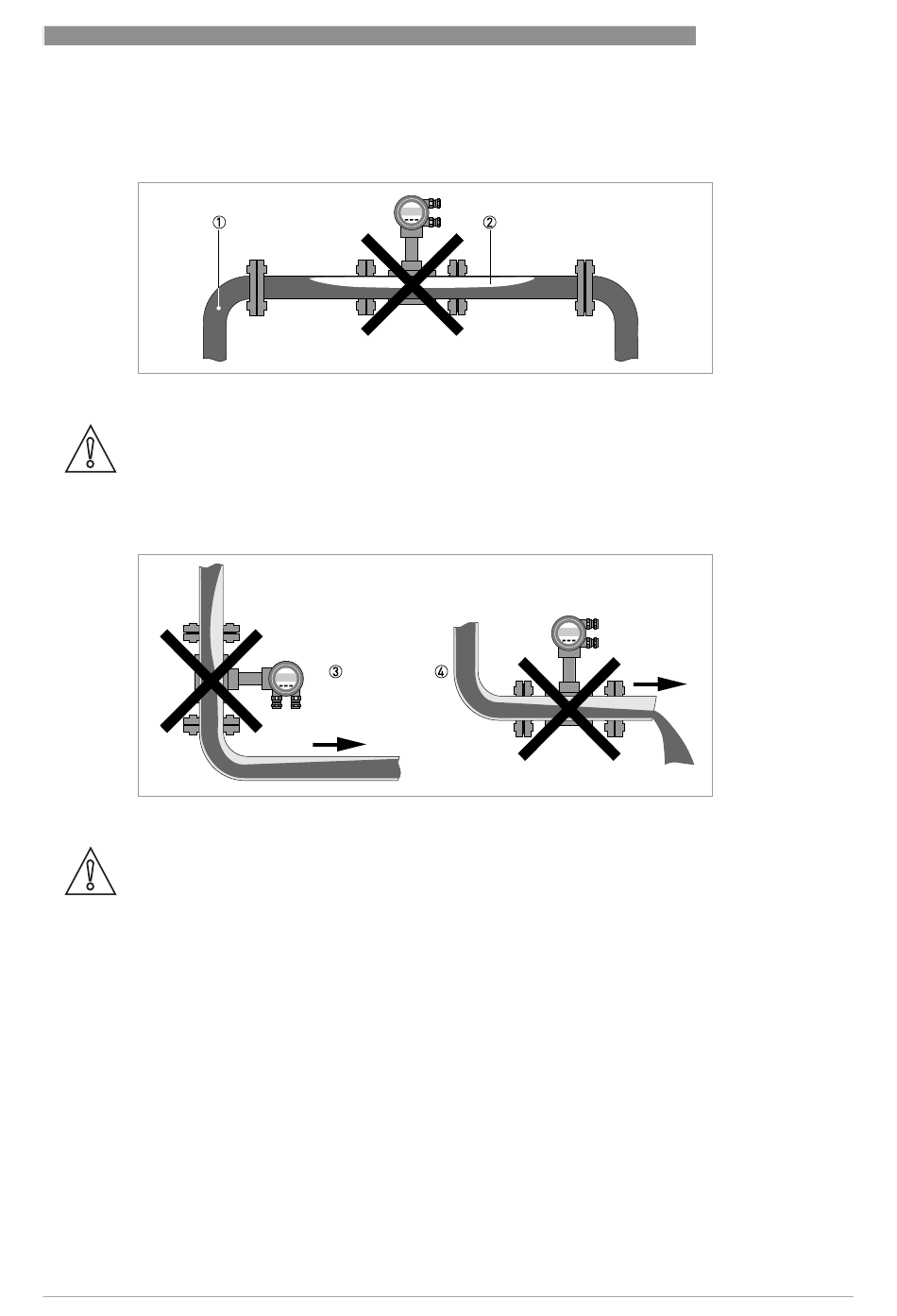

Figure 2-4: Point haut conduite entre coudes
ATTENTION !
Déconseillé : Montage de l'appareil dans un coude de conduite supérieur 1, sans quoi des
bulles de gaz 2 risqueraient de se former. La présence de bulles de gaz pourrait causer des
coups de pression et des erreurs de mesure.
Figure 2-5: Conduite en colonne descendante et sortie
ATTENTION !
L'appareil ne doit pas être installé dans une conduite descendante 3 ou en amont d'une sortie
4. Les conduites risquent autrement de n'être que partiellement remplies et des erreurs de
mesure peuvent se produire.
11/2014 - 4004069501 - QS OPTISWIRL 4200 R01 fr
www.krohne.com
MONTAGE
2
7
