MONTAGE
3
3.2.3 Conduites avec vanne de régulation
Pour assurer une mesure correcte et sans perturbation, le fabricant recommande de ne pas
monter l'appareil de mesure en aval d'une vanne de régulation. Des tourbillons risquent de se
former et de fausser le résultat de la mesure.

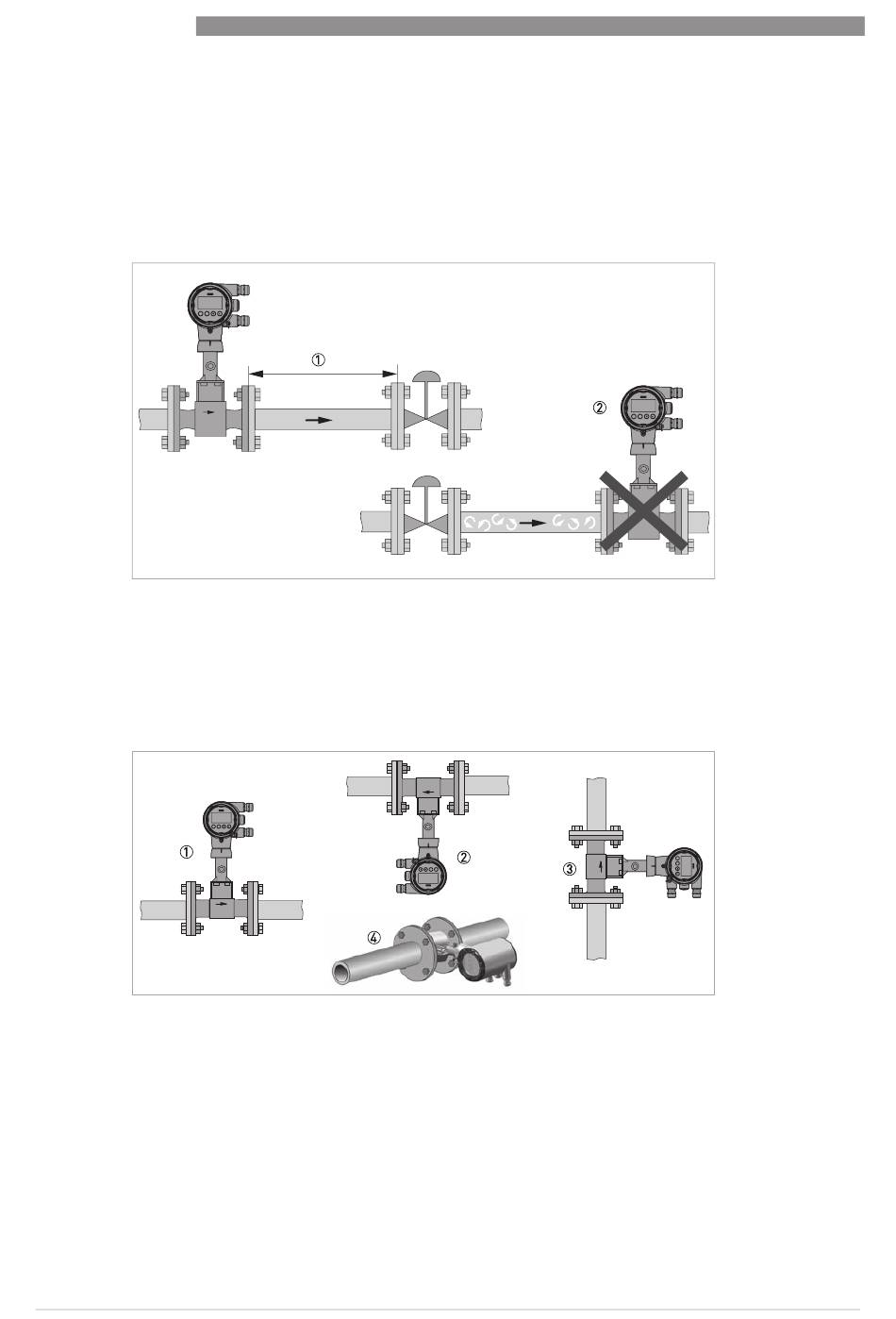

Figure 3-5: Conduites avec vanne de régulation
1 Conseillé : montage de l'appareil en amont de la vanne de régulation, à une distance de ≥ 5 DN
2 Déconseillé : montage de l'appareil directement en aval de vannes de régulation, en raison de la formation de tour-
billons
3.2.4 Position de montage préconisée
Figure 3-6: Position de montage préconisée
1 En haut sur une conduite horizontale
2 Au-dessous d'une conduite horizontale (non admissible en cas de conduites à risque de condensation)
3 Sur une conduite verticale
4 Conduite horizontale avec convertisseur de mesure orienté de 90° vers le côté
Selon la position de montage, il est nécessaire de tourner l'afficheur et/ou le boîtier de
raccordement.
36
www.krohne.com
OPTISWIRL 4200
07/2020 - 4004069607 - TD OPTISWIRL 4200 R08 fr
