MONTAGE
2
2.3 Sections droites en amont minimales

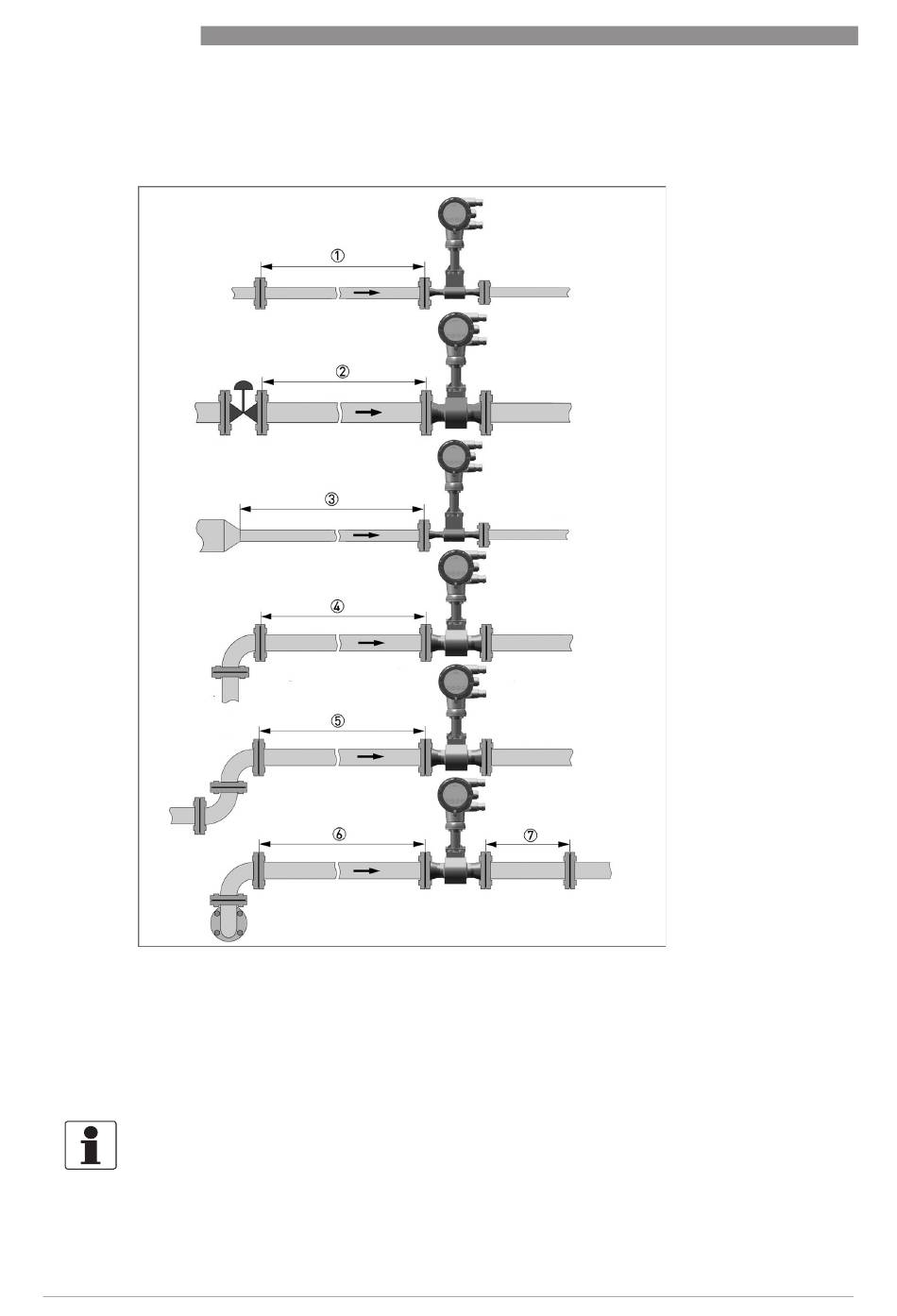

Figure 2-10: Sections droites en amont
1 Section droite en amont général sans perturbation de l'écoulement ≥ 15 DN
2 En aval d'une vanne de régulation ≥ 50 DN
3 En aval d'un étranglement de conduite ≥ 20 DN
4 En aval d'un raccord coudé simple 90° ≥ 20 DN
5 En aval d'un raccord coudé double 2x90° ≥ 30 DN
6 En aval d'un raccord coudé double 2x90° tridimensionnel ≥ 40 DN
7 Section droite en aval >5 DN
INFORMATION !
Pour les versions OPTISWIRL 4200 F1R et F2R avec réduction intégrée du diamètre nominal, le
diamètre nominal des brides est décisif pour déterminer la longueur mini des sections droites
en amont et en aval.
14
www.krohne.com
OPTISWIRL 4200
11/2014 - 4004069501 - QS OPTISWIRL 4200 R01 fr
