110/113/114/115/117
Mode d'emploi

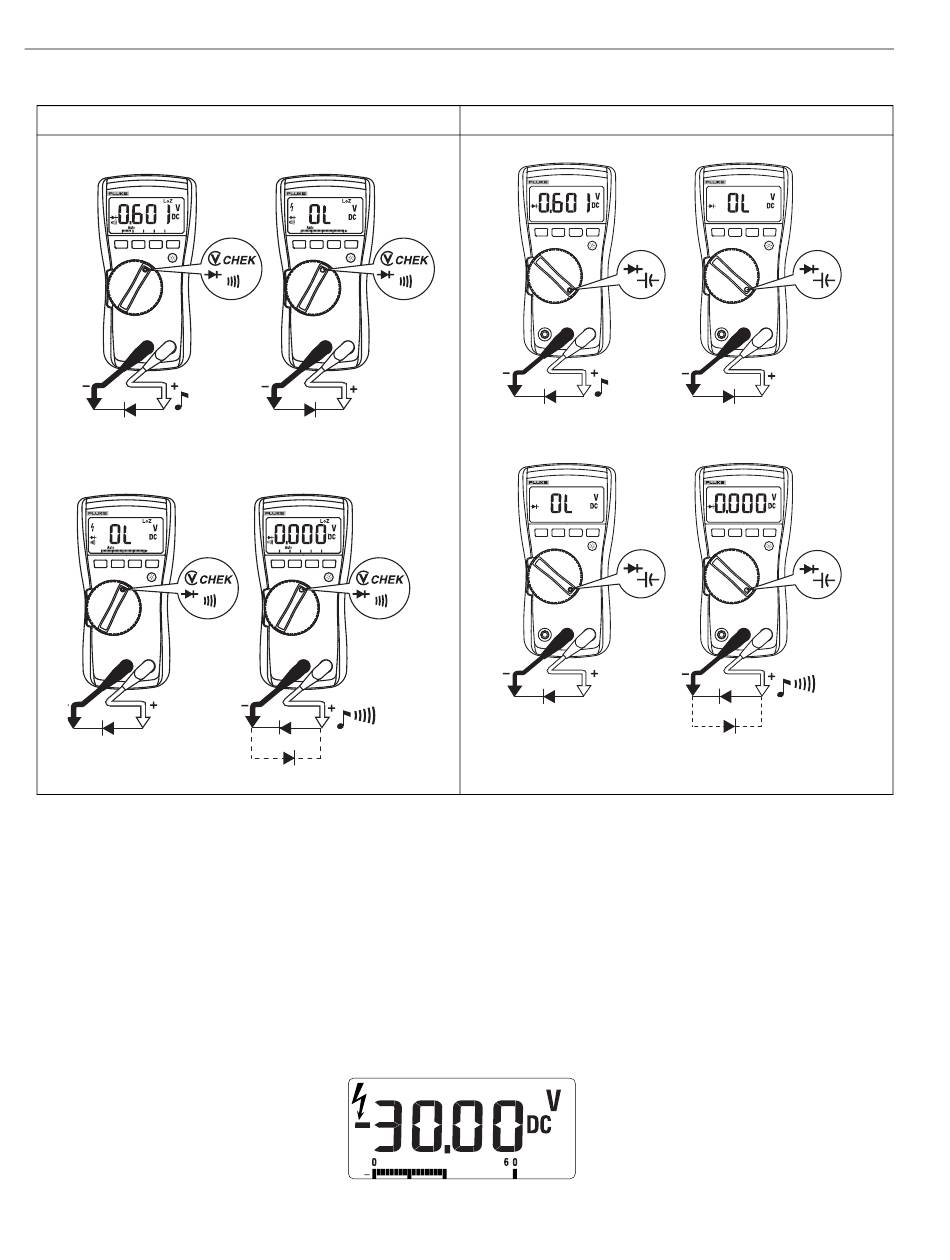

Contrôle des diodes (113, 115 et 117)
113
Bonne diode
Good Diode
Single
Beep
Polarisation directe
Forward Bias
Mauvaise diode
Bad Diode
Coupure
Open
Utilisation de l´affichage incrémental
L´affichage incrémental est similaire à l´aiguille d´un multimètre analogique. Il affiche un indicateur de surcharge
(
) à droite et un indicateur de polarité (+) à gauche.
Comme l´affichage incrémental est beaucoup plus rapide que l´affichage numérique, il est particulièrement utile
pour établir les ajustements de crête et du zéro.
L´affichage incrémental est désactivé lors des mesures de capacité. En mesure de fréquence, l´affichage
incrémental et l´indicateur de gamme indiquent le courant ou la tension sous-jacente jusqu´à 1 kHz.
Le nombre de segments indique la valeur mesurée ; il est relatif à la valeur à pleine échelle de la gamme
sélectionnée.
Ainsi, dans la gamme 60 V (voir ci-dessous), les divisions principales du graphe correspondent à 0, 15, 30, 45 et
60 V. Une entrée de -30 V éclaire le signe négatif et les segments jusqu´au milieu du graphe.
12
Bonne diode
Good Diode
Polarisation inverse
Reverse Bias
Mauvaise diode
Bad Diode
et
and
Court-circuit
Shorted
115, 117
Bonne diode
1x
Polarisation directe
Mauvaise diode
Coupure
Bonne diode
Polarisation inverse
Mauvaise diode
et
Court-circuit
