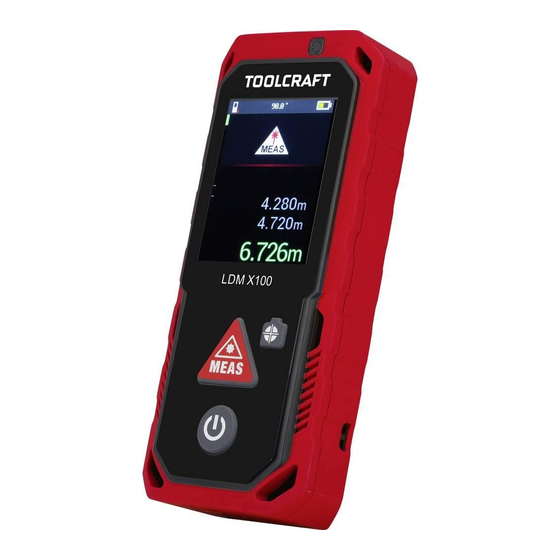

- Page 1 Notice d’emploi Télémètre laser N° de commande 1600019 (LDM X100) N° de commande 1613600 (LDM X80)
-
Page 2: Table Des Matières
Table des matières Page 1. Introduction ..............4 2. Explication des symboles ..........4 3. Utilisation prévue ............5 4. Contenu ................ 6 5. Caractéristiques et fonctions ........6 6. Consignes de sécurité ..........7 a) Généralités .............. 7 b) Laser ............... 8 c) Piles/batteries............ - Page 3 22. Addition/soustraction ..........25 23. Caméra (seulement LDM X100) ......... 26 24. Exportation de données (uniquement LDM X100) ..27 25. Recommandations ............. 28 26. Dépannage ..............28 27. Entretien et nettoyage ..........29 28. Déclaration de conformité (DOC) ....... 30 29.
-
Page 4: Introduction
1. Introduction Chère cliente, cher client, Nous vous remercions de l'achat du présent produit. Le produit est conforme aux exigences des normes européennes et nationales en vigueur. Afin de maintenir l'appareil en bon état et d'en assurer un fonctionnement sans danger, l'utilisateur doit impérativement respecter le présent mode d'emploi ! Le présent mode d'emploi fait partie intégrante du produit. -
Page 5: Utilisation Prévue
Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation. Le symbole signale le laser intégré. 3. Utilisation prévue Le produit est utilisé pour mesurer des distances, des surfaces et des volumes. Les valeurs mesurées peuvent être ajoutées et soustraites. Le procédé de mesure indirecte permet de déterminer la hauteur. -
Page 6: Caractéristiques Et Fonctions
4. Contenu • Télémètre laser • Câble de charge USB • Pochette de rangement • Dragonne • 3 accus (NiMH, 900 mAh) • Mode d'emploi Le mode d'emploi de l'application est disponible en tant que document séparé à télécharger. Reportez-vous au paragraphe ci-dessous. Mode d’emploi actualisé... -
Page 7: Consignes De Sécurité
• Écran tactile • Fonction Bluetooth pour la connexion à une application de smartphone • Caméra pour se focaliser sur la cible (seulement LDM X100) 6. Consignes de sécurité Lisez attentivement le mode d’emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. -
Page 8: Laser
• N'exposez pas le produit à des contraintes mécaniques. • Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit : - présente des traces de dommages visibles, - ne fonctionne plus comme il devrait, été... - Page 9 • Le rayonnement laser peut être dangereux si le rayon ou une réflexion atteignent un œil non protégé. Par conséquent, avant de mettre en marche le dispositif laser, renseignez-vous sur les mesures de précaution et les prescriptions légales relatives à l’utilisation d’un appareil laser de ce type.
-
Page 10: Piles/Batteries
• Attention - L’utilisation de dispositifs de commande autres que ceux indiqués dans ce mode d’emploi ou l’application d’autres procédures peut entraîner une exposition dangereuse aux rayons. c) Piles/batteries • Respectez la polarité lors de l’insertion des piles / batteries. •... -
Page 11: Éléments De Fonctionnement
7. Éléments de fonctionnement Capteur de mesure Touche caméra (seulement LDM X100) Sortie du rayon laser Touche MEAS Écran Interrupteur de marche/d'arrêt... -
Page 12: Écran
Couvercle du Raccordement de compartiment des piles charge Filetage du trépied 10 Œillet pour dragonne 8. Écran a) Mesure... -
Page 13: Résultat D'une Mesure
Exemple : mesure indirecte avec deux points de référence Référence de mesure Angle Bluetooth Mode de mesure C Niveau numérique G Résultat d'une mesure D Niveau de charge des piles b) Résultat d'une mesure Exemple : Mesure de volume H Mode de mesure Troisième distance Première distance Volume... - Page 14 • Faites glisser le couvercle du compartiment des piles vers le bas. • Retirez le couvercle du compartiment de la pile. Si vous avez des difficultés à retirer le couvercle du compartiment des piles, aidez-vous avec un outil (p. ex. tournevis pour vis à tête fendue). •...
-
Page 15: Charge Des Accumulateurs
• Les accus sont rechargés, dès que le voyant de charge des piles s'allument vert en permanence. • Seulement LDM X100 : Si vous rechargez le produit à partir d'un ordinateur, veillez à éjecter le produit via le système d'exploitation. -
Page 16: Allumer/Éteindre L'appareil/Le Laser
• Dès que les accus sont rechargés, débranchez le câble du produit et de la source d’alimentation électrique. 11. Allumer/éteindre l’appareil/ le laser • Maintenez l'interrupteur marche/arrêt enfoncé pendant env. 1 seconde pour allumer l'appareil. • Appuyez brièvement sur la touche MEAS pour activer le laser de visée. -
Page 17: Réglages
13. Réglages Balayez l'écran vers le bas pour accéder au menu de réglage. 1 Bluetooth 4 Niveau à bulle numérique 2 Unité 5 Rotation de l'image 3 Référence de mesure 6 Mémoire Bluetooth • Pour connecter l'appareil à l'application, Bluetooth doit être activé. -
Page 18: Référence De Mesure
Unité Les unités suivantes sont disponibles : • m = mètres • in = pouce • ft = pied • ---‘--‘‘ = pied/pouce Référence de mesure Les références de mesure suivantes sont disponibles : Point de départ : Face arrière La longueur de l'appareil est incluse dans la valeur mesurée. -
Page 19: Rotation De L'image
• Appuyez sur la touche MEAS ou balayez vers la gauche/ droite pour afficher les valeurs mesurées enregistrées. • Seulement LDM X100 : Pour effacer la valeur mesurée affichée, appuyez sur la touche caméra. Les derniers résultats de mesure sont enregistrés automatiquement. -
Page 20: Mesure De Surface
• La valeur maximale/minimale et la dernière valeur mesurée enregistrée durant le processus de mesure sont affichées sur l’écran d'affichage. • Pour arrêter le relevé de mesure en continu, appuyez sur la touche MEAS ou sur l'interrupteur marche/arrêt. • Après 5 minutes d'inactivité, cette fonction est automatiquement interrompue. -
Page 21: Mesure Indirecte
• Mesurez les deux distances de la surface de la pièce ainsi que sa hauteur. • L'appareil multiplie automatiquement valeurs mesurées. 18. Mesure indirecte A l’aide du théorème de Pythagore (a la hauteur d'un objet peut être indirectement déterminée. Veillez à ce que le point de départ de chaque mesure soit exactement au même endroit. -
Page 22: Avec Trois Points De Référence - Variante A
• Mesurez les deux distances nécessaires. Référez-vous à l'illustration précédente pour l'ordre chronologique. • La hauteur sera automatiquement calculée et s'affiche sur la ligne inférieure. b) Avec trois points de référence - variante A • Balayez vers la droite et sélectionnez la fonction suivante : •... -
Page 23: Avec Trois Points De Référence - Variante B
c) Avec trois points de référence - variante B • Balayez vers la droite et sélectionnez la fonction suivante : • Mesurez maintenant les trois distances nécessaires. Référez-vous à l'illustration précédente pour l'ordre chronologique. • La hauteur partielle entre les points 1 + 2 sera automatiquement calculée et s'affichera sur la ligne inférieure. -
Page 24: Calcul Automatique D'une Hauteur
• Mesurez maintenant la distance nécessaire (voir l'illustration précédente). • Le résultat est calculé automatiquement. 20. Calcul automatique d'une hauteur • Balayez vers la droite et sélectionnez la fonction suivante : • Mesurez les deux distances nécessaires. Référez-vous à l'illustration précédente pour l'ordre chronologique. •... -
Page 25: Addition/Soustraction
• Un message d'avertissement apparaît sur l'écran. L'appareil se calibre de lui-même. Ne bougez pas l'appareil durant cette opération ! Patientez jusqu'à ce que le message d'avertissement s'éteigne. Si le calibrage échoue, alors la liste de tous les modes de mesure s'affichera à nouveau. Dans ce cas, répétez le processus. -
Page 26: Caméra (Seulement Ldm X100)
Ce processus peut être répété plusieurs fois. Vous pouvez également additionner/soustraire des surfaces et volumes. 23. Caméra (seulement LDM X100) À la place de la visée laser, vous pouvez également cibler le point de mesure avec la caméra intégrée. • Si nécessaire, appuyez sur la touche de la caméra avant de procéder à... -
Page 27: Exportation De Données (Uniquement Ldm X100)
Les valeurs enregistrées auparavant sont conservées dans la mémoire intermédiaire. 24. Exportation de données (uniquement LDM X100) Dès que le produit est connecté à un ordinateur, le processus de recharge démarre. Si vous utilisez le produit avec des piles standard non rechargeables, retirez-les avant que le produit ne soit relié... -
Page 28: Recommandations
• Un fichier portant le nom « DISTANCE.CSV » se trouve dans le lecteur. Copiez le fichier dans le répertoire souhaité. • Avant de débrancher le câble, éjectez le produit en toute sûreté via le système d'exploitation. 25. Recommandations • À cause d'une réfraction de la lumière ou d'un rayonnement solaire, des erreurs de mesure peuvent se produire lors d'une utilisation en extérieur. -
Page 29: Entretien Et Nettoyage
Code Cause Solution Température trop Respectez la plage élevée des températures de Température trop fonctionnement. faible Le signal réfléchi est trop faible ou la mesure prend trop Choisissez une autre de temps. surface de mesure. Signal réfléchi trop fort En dehors de la Respectez la plage plage de mesure de mesure. -
Page 30: Déclaration De Conformité (Doc)
• Le produit nécessite aucune maintenance. Extérieurement, il doit être uniquement nettoyé avec un chiffon doux et sec ou un pinceau. En cas d'encrassement important, vous pouvez utiliser un chiffon humide. • Pour nettoyer le capteur de mesure, utilisez un petit pinceau ou un coton tige. -
Page 31: Piles/Batteries
à la protection de l’environnement. 30. Données techniques Alimentation en énergie ....3 piles AAA/accus Plage de mesure* ......0,2 – 100,00 m (LDM X100) 0,2 – 80,00 m (LDM X80) Précision basique** ......± (2,0 + 5 x 10 D) mm Précision (mesure indirecte) ...±... - Page 32 Indice de protection ......IP65 Filetage d'acier .......6,35 mm (1/4“) Fréquence radio ......2,4 GHz Puissance d'émission .....1 mW Emplacements de mémoire .... 100 (LDM X100) 30 (LDM X80) Conditions de fonctionnement ..de -10 à +40 °C Conditions de stockage ....de -20 à +60 °C Dimensions (Lo x La x H) ....115 x 49 x 26 mm...
