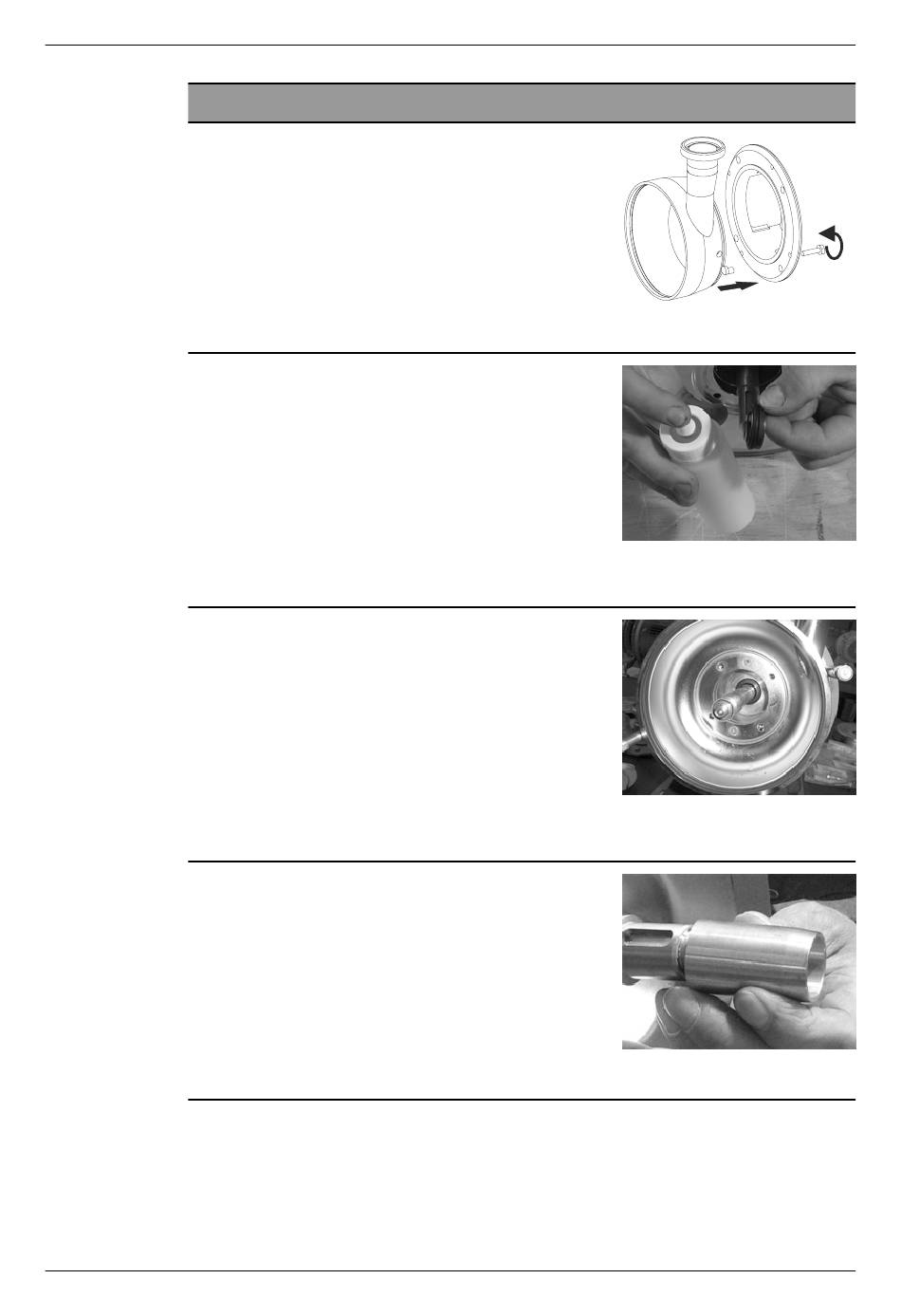

Monter la garniture mécanique double
Vis de montage pour CONTRA II
Pour CONTRA II, utiliser des vis de montage pour
retenir le corps de refoulement (0107.00) pendant
le montage. Ainsi, il ne bascule pas sur l'arbre
(0211.00).
Humidifier l'anneau fixe (anneau opposé) de la
garniture mécanique (0433.01) et l'arbre (0211.00)
avec de l'eau propre.
Glisser l'anneau fixe (anneau opposé) de la
garniture mécanique (0433.01) avec la douille de
montage dans le siège de la cartouche de la
garniture (0491.00).
Humidifier la douille de montage avec de l'eau
propre et glisser sur le palier d'arbre.
BA.10A.ADY.001.FR_1
20.07.2018
Défauts de fonctionnement / réparation
Fig.82:
Vis de montage CONTRA II
Fig.83:
Anneau fixe de la garniture
mécanique
Fig.84:
Anneau opposé de la
garniture mécanique
Fig.85:
Douille de montage
Remise en état
81
