4. Distributeur

Les distributeurs sont composés de deux chambres localisées l'une sur l'autre avec séparation thermique de l'alimentation et du retour. Le
circuit de chaudière peut être connecté soit à gauche, soit à droite. Tous les raccords sont préparés pour l'utilisation de colliers Victaulic. Les
sorties supérieures pour la connexion des circuits de chauffage sont équipées, pour les diamètres nominaux DN 50 (ø 60,3 mm), d'une rainure
Victaulic. Tous les distributeurs sont livrés laqués, leur résistance à la pression a été vérifi ée, ils sont complètement isolés et disposent de
deux pieds réglables en hauteur. En plus, la livraison contient 2 colliers Victaulic et 2 couvercles pour les extrémités avec forure 1/2" ainsi que
des isolations pour les colliers Victaulic. Les forures sont fermées par des bouchons borgnes. Comme alternative, il est possible de visser un
robinet « KFE » (robinet pour le remplissage et le vidange de chaudières) pour le vidange. Le système de distribution est composé d'éléments
pour 2 ou 3 circuits de chauffage que l'on peut combiner au choix l'un avec l'autre, suivant l'entraxe.
Niveau de pression maximal admissible:
Température maximale admissible:

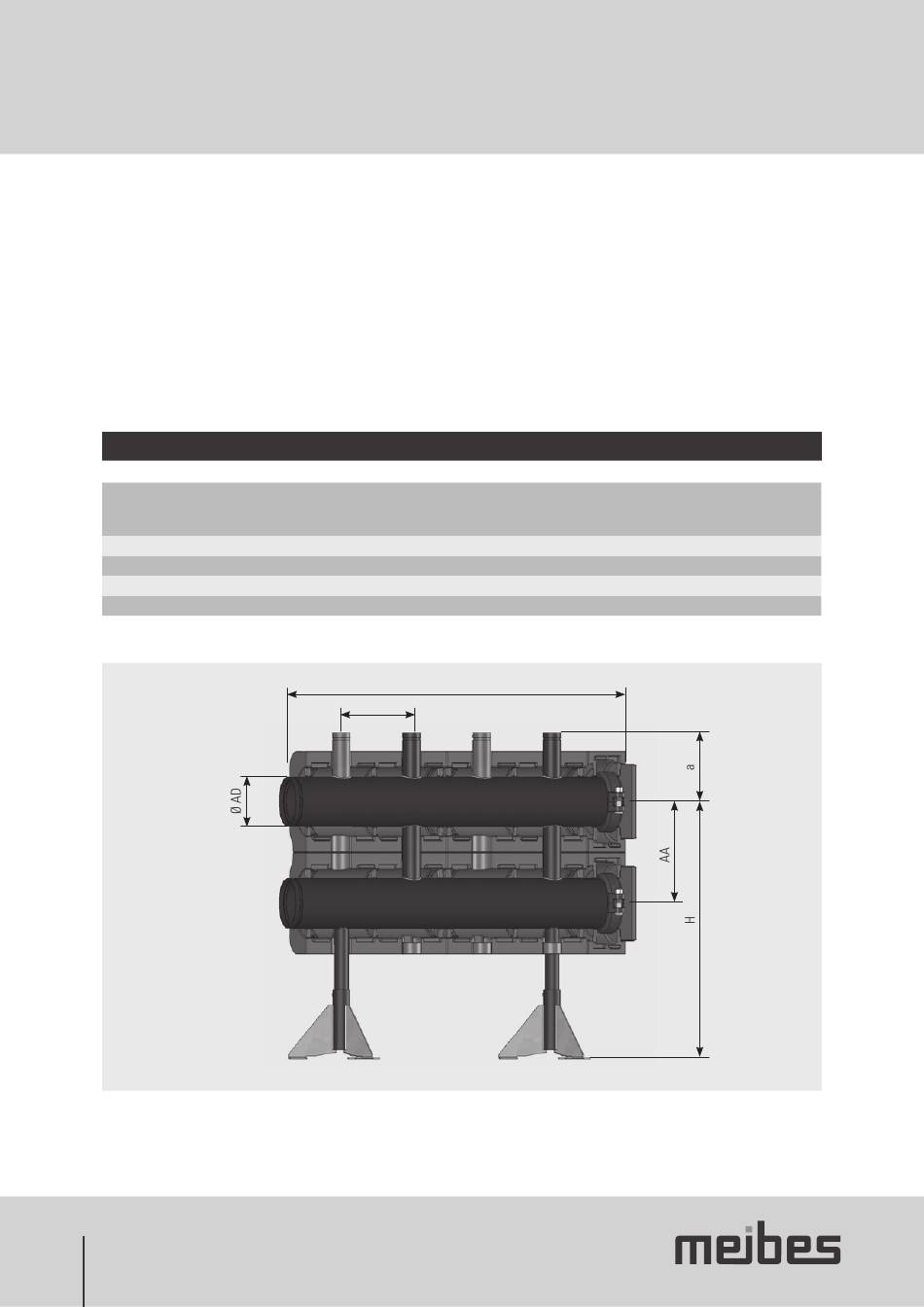

4.1 Distributeur pour 2 circuits de chauffage

Référence Débit jusqu'à
66457.0 12 m /h
3
66457.2 30 m /h
3
66457.4 50 m /h
3
66457.6 100 m /h
3
* pour une différence de température de T = 20K
59
PN 10
110 °C
Ø Tube
Puissance
(AD)
jusqu'à*
en mm
280 kW 114,3
700 kW 168,3
1150 kW 168,3
2300 kW 219,1
Longueur de montage1135 mm
250 mm
Hauteur (H) pour
H (min.)
a en mm commande de
en mm
chauffage en mm
170 580
230 760
230 850
230 850
Entraxe (AA)
en mm
680 225
860 340
1005 450
1005 450
