6. Pumpengruppen DN25 / DN32

6.9 Aufbau mehrteilige Isolierung

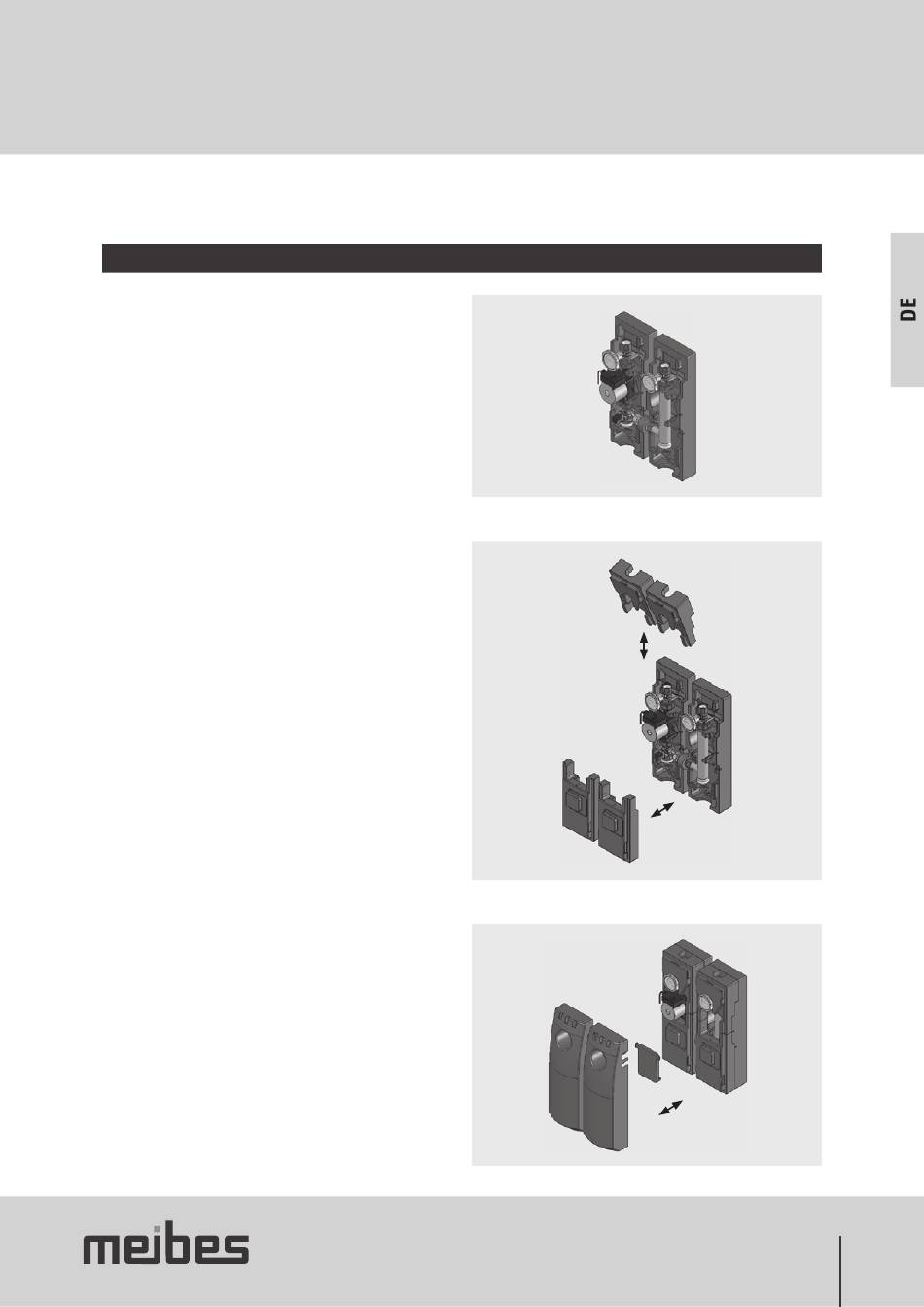

1. Pumpengruppe mit hinteren Isolierungsschalen
und Haltebügeln
2. De-/Montage der mittleren Isolierungsstücke
Hinweis:
Es sind die jeweiligen Ansteck- bzw. Abzieh-
Richtungen zu beachten.
Ggf. die oberen Isolierungsstücke gekippt montieren.
3. De-/Montage der Pumpenabdeckung sowie der
vorderen Isolierungsschalen
Hinweise:
Alle handelsüblichen Pumpen (mit einer Einbaulänge
von 180 mm) können ohne Iso-Nacharbeitung eingebaut
werden. Dazu müssen die vorderen Isolierungsschalen,
die Pumpenabdeckung und die jeweiligen mittleren
Isolierungsstücke (nach Abb.) demontiert werden.
Bei Verwendung eines Mischer-Stellmotors (MK-Gruppe)
muss die entsprechende Abdeckung der Isolierung
entfernt werden.
