CIRCUIT DE RÉCUPÉRATION DE GLYCOL
Description générale
Le circuit de glycol pour la récupération thermique se
compose de deux batteries (refroidissement et chauffage)
et d'une pompe dans lequel circule un fluide de transfert
thermique. Les avantages de cette configuration sont :
100% de séparation de l'air neuf et de l'air extrait et la
possibilité d'installer des centrales d'air neuf et d'éxtraction
séparées. Les dimensions des batteries sont choisies en
utilisant le logiciel LENNOX. Les
raccordement et la pompe ne sont pas fournies.
La fourniture standard se compose de :
Caisson dans la section extraction de l'unité :
- Batterie avec ailettes en aluminium et tubes en cuivre
- Bac de récupération de condensation en aluminium,
comprenant un séparateur de gouttelettes
- Siphon
Caisson dans la section air neuf de l'unité :
- Batterie avec ailettes en aluminium et tubes en cuivre
- Orifices entrée/sortie en acier avec un filetage
extérieur
- Purge sur la partie superieure du collecteur
Batterie de restitution –
Coil intake part of the unit
Centrale air neuf
ZZT
L
Longueur du Longueur du
batterie de
Taille restitution récupération
KLM L (mm)
02 250-300*
04 250-300*
06 250-300*
08 250-300*
10 250-300*
12 250-300*
16 250-300*
20 250-300*
25 250-300*
31 250-300*
40 400
63 400
80 400
* la longueur de la caisson varie selon la puissance demandée de l'échangeur
tuyauteries de
2 3
5
6

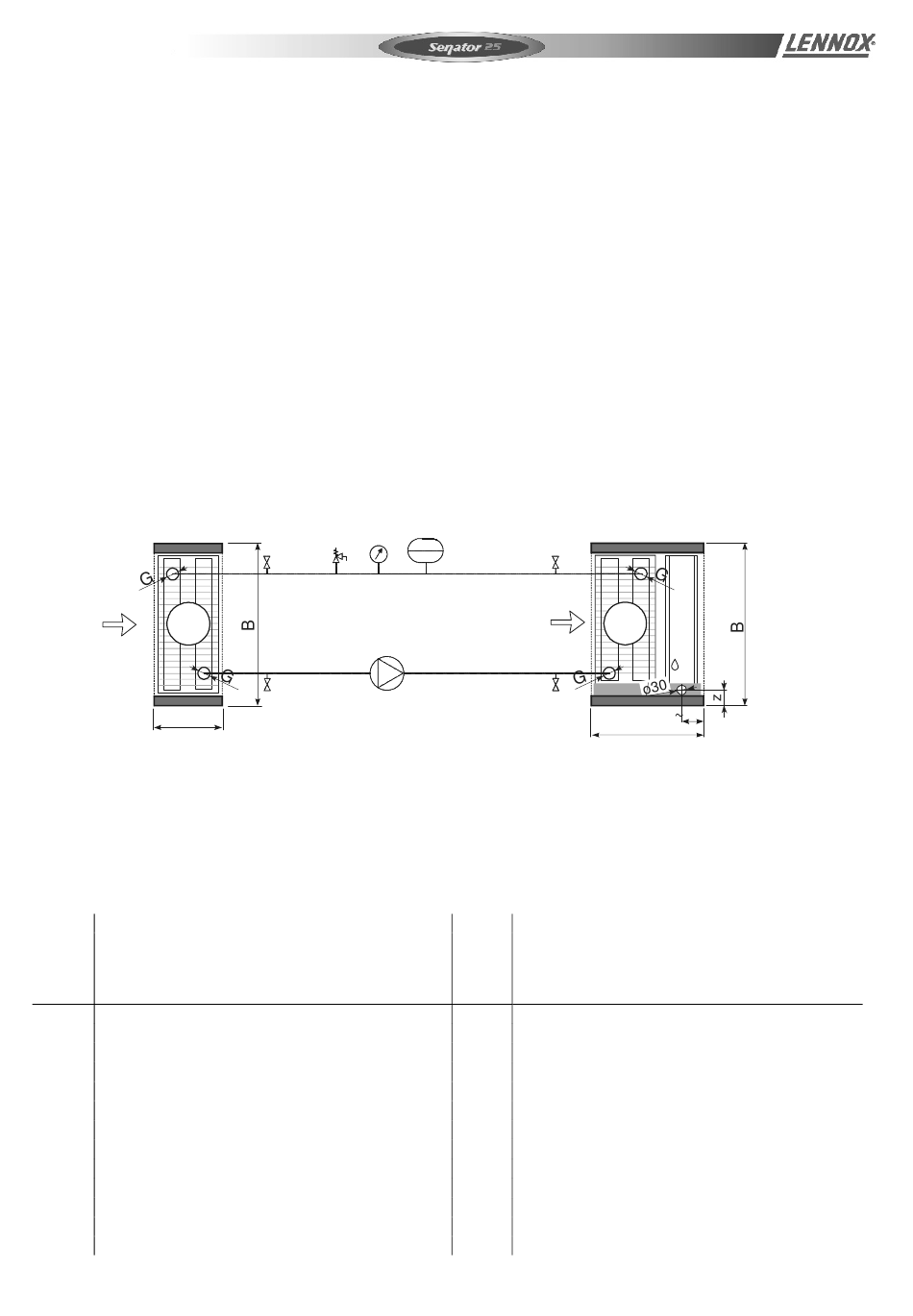

Description du circuit de récupération :
1 – pompe
2 – soupape de sûreté
3 – manomètre
4 – vase d'expansion
5 – vannes de mise à l'air libre
6 – purgeurs
Note :
- Les tuyauteries de raccordement et la pompe ne sont pas fournies
batterie de
Largeur
L1 (mm) A (mm)
400 550
400 650
400 800
400 1000
400 1000
400 1250
400 1250
400 1600
400 1600
400 2000
500 2250
500 2400
500 2600
- Tous les panneaux sont fixes
Accessoires en option
- Ailettes des batteries en cuivre
- Batteries Al / Cu avec revêtement polymérique (protection
contre les sels)
- Protection antigel avec capillaire
- Bride et contre bride filetées (pour la soudure) livrées
séparément
- Tous les panneaux sont fixes
Recommandations du concepteur
- Le circuit de glycol est disponible pour les centrales dans
des arrangements hygiénes ainsi que pour des centrales
d'arrangements d'intérieur
- Le bac de récupération de condensation doit être muni
d'un siphon
- Le fluide de transfert thermique recommandé est un
mélange d'eau – éthylène glycol ou un autre liquide antigel
compatible avec le cuivre.
- Le contrôle de la puissance se fait en mettant en route et
en arrêtant la pompe de circulation ON/OFF) ou en plaçant
un robinet à trois voies sur le côté du batterie de
réchauffage.
Coil in the exhaust part of the unit
Batterie de recupération – Centrale air extrait
4
1
Hauteur
de
sortie
conden
Hauteur sats
B (mm) z (mm)
550 65
650 65
800 65
800 65
1000 65
1000 65
Tous les paramètres du circuit de glycol devront
être choisis en consultation avec le département
1250 65
1250 65
1600 65
1600 65
1700 80
2250 80
2250 80
32
ZZT
130
L
du service client de LENNOX
