Sommaire des Matières pour Lennox Ecolean EAC

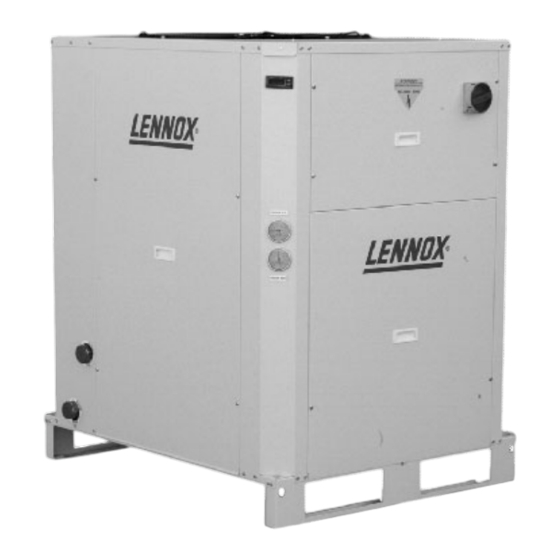

- Page 1 MANUEL D'INSTALLATION ET DE MAINTENANCE ECOLEAN EAC/EAR Français MIL69F-0601...
-
Page 3: Table Des Matières
CONTENU PAGE 2 FICHE SIGNALETIQUE DE MISE EN MARCHE DE L’UNITÉ 1.- CARACTERISTIQUES GENERALES PAGE 1.1.- DONNEES TECHNIQUES 1.2.- DONNÉES ÉLECTRIQUES 1.3.- COMPOSANTS 1.4.- LIMITES DE FONCTIONNEMENT 1.5.- CHUTE DE PRESSION DANS LE CIRCUIT D'EAU 1.6.- DONNES DU CIRCUIT HYDRAULIQUE 1.7.- PROTECTIONS 10-11 1.8.- SHÉMATS FRIGORIFIQUES... -
Page 4: Fiche Signaletique De Mise En Marche De L'unité
FICHE SIGNALETIQUE DE MISE EN MARCHE DE L’UNITÉ UNITE : Nº DE SERIE: CODE D’IDENTIFICATION DE LA COMMANDE DE CONTROLE ADRESSE DE L’INSTALLATION : INSTALLATEUR : TELEPHONE INSTALLATEUR : ADRESSE DE L’INSTALLATEUR : DATE DE MISE EN SERVICE : VERIFICATIONS : VOLTAGE FOURNI : VOLTAGE NOMINAL DE L’UNITÉ... -
Page 5: Caracteristiques Generales
1.- CARACTERISTIQUES GENERALES 1.1.- DONNEES TECHNIQUES EA C 036 1 S K HY --- : Version standard GAMME "ECOLEAN" HY: Version hydraulique UNITE REFROIDISSER HN: Version hydronique A; UNITÉS R-22 C: UNITÉS FROID SEUL K; UNITÉS R-407C R: POMPE A CHALEUR TYPE COMPRESSEUR-S:SCROLL PUISSANCE Nº... -
Page 6: Données Électriques
1.- CARACTERISTIQUES GENERALES 1.2.- DONNÉES ÉLECTRIQUES UNITÉS FROID SEUL ET POMPE A CHALEUR R-407C MODELES EAC / EAR 0091SK 0111SK 0151SK 0191SK 0211SK 0251SK 0291SK 0351SK 0431SK Tension 230 V / 1 Ph V/f (50 Hz) d’alimentation 230 - 400V / 3 Ph Puissance nominal absorbée 3,08 3,59... - Page 7 1.- CARACTERISTIQUES GENERALES 1.2.- DONNÉES ÉLECTRIQUES UNITÉ POMPE A CHALEUR R-22 0091SA 0111SA 0151SA 0191SA 0211SA MODELES EAR Tension 230 V / 1 Ph d’alimentation 230 - 400V / 1 Ph V/f (50 Hz) Puissance nominal absorbée Compresseur (froid) 2,80 3,27 4,02 5,29...
-
Page 8: Composants
1.- CARACTERISTIQUES GENERALES 1.3.-COMPOSANTS Le système Ecolean est un refroidisseur d´eau ou pompe à chaleur air/eau qui peut être équipé avec une série d´accessoire hydraulique obtenant la série version hydraulique ou hydronique. COMPOSANTS: VERSION HYDRONIQUE: 1,2,3,4,5,6,7,8,9,10,11 VERSION HYDRAULIQUE: 1,4,5,6,7,8,9,10,11 1.- Filtre d'eau démontable 7.- Pompe à... -
Page 9: Limites De Fonctionnement
1.- CARACTERISTIQUES GENERALES 1.4.- LIMITES DE FONCTIONNEMENT CYCLE REFROIDISSEUR MODELE 0091S 0111S 0151S 0191S 0211S 0251S 0291S 0351S 0431S 0472S 0552S 0672S 0812S EAC / EAR Température sortie Minimum : +5°C eau froide Maximum : +12°C Minimum : +10 °C Température entrée Maximum : +17°C eau à... -
Page 10: Chute De Pression Dans Le Circuit D'eau
1.- CARACTERISTIQUES GENERALES 1.5.- CHUTE DE PRESSION DANS LE CIRCUIT D'EAU PERTES DE CHARGE DES ÉCHANGEURS Á PLATES (STANDARD UNIT) Unit Curve EAC/EAR 0091S EAC/EAR 0111S EAC/EAR 0151S EAC/EAR 0191S EAC/EAR 0211S EAC/EAR 0251S EAC/EAR 0291S 10 11 12 13 14 15 16 17 18 EAC/EAR 0351S Débit d`eau m3/h EAC/EAR 0431S... -
Page 11: Donnes Du Circuit Hydraulique
1.- CARACTERISTIQUES GENERALES 1.6.-DONNÉES DU CIRCUIT HYDRAULIQUE DÉBIT D´EAU ET PRESSION STATIQUE DISPONIBLE (avec la pompe qui porte l´unité d´usine) EAC / EAR 009 1S K-A EAC / EAR 011 1S K-A EAC / EAR 015 1S K-A MODEL 0,33 0,37 0,41 0,45... -
Page 12: Protections
1.- CARACTERISTIQUES GENERALES 1.7.-PROTECTIONS Il est formellement interdit de manipuler ou d’enlever une protection. Quand une protection se déclenche, un personnel qualifié doit examiner l’unité et résoudre le problème. Remarque : Avant de renclencher une protection, la cause qui a déclenché cette protection doit être localisée et résolue avant de remettre en marche l’unité. - Page 13 1.- CARACTERISTIQUES GENERALES 1.7.-PROTECTIONS PROTECTIONS DU CIRCUIT D’EAU (de série version hydraulique et hydronique) Les unités incorporent les suivantes protections dans le circuit d´eau. 1.- L´interrupteur de flux ( option version basique). Le fonctionnement de l´unité, si le débit d´eau est en dessous des limites c´est totalement interdit. 2.- Filtre d´eau en malle (option en version basique).
- Page 14 1.- CARACTERISTIQUES GENERALES 1.8.-SHÉMA FRIGORIFIQUE. UNITÉ FROID SEUL EAC 0091S A 0431S Batterie Entrée d´eau Sortie Compresseur Motoventilateur d´eau scroll Échangeur d´plaques Vanne d´injection de gaz chaud Filtre Vanne séché d´expansion Prisse de pression avec vanne d´obús. Interrupteur de flux (version basique). Sonde d´entrée d´eau (régulation de température d´eau de l´unité).
-
Page 15: Shéma Frigorifique
1.- CARACTERISTIQUES GENERALES 1.8.- SHÉMA FRIGORIFIQUE UNITÉ POMPE Á CHALEUR EAR 0091S A 0431S Batterie Entrée d´eau Sortie Compresseur d´eau scroll Motoventilateur Échangeur d´plaques Vanne d´injection de gaz chaud Vanne Filtre d´expansion séché Récipient à Valve liquide antiretour Détendeur Pressostat de basse pression cycle de Prisse de pression avec vanne d´obús. -
Page 16: Dimensions
1.- CARACTERISTIQUES GENERALES 1.9.- DIMENSIONS UNITES DISPOSITION DES COMPOSANTS UNITÉ STANDARD EVAPORATEUR TABLEAU EAC/EAR ELECTRIQUE 0091S BATTERIE ECRAN INTERRUPTEUR GÉNÉRAL (OPTION) • • • • • mode ENTRÉE D'EAU 1.375 COMPRESSEUR SORTIE D'EAU ALIMENTATION ELECTRIQUE 1 . 1 DISPOSITION DES COMPOSANTS TABLEAU UNITÉ... -
Page 17: Disposition Des Composants Unité Standard Et Module Hydraulique
1.- CARACTERISTIQUES GENERALES 1.9.- DIMENSIONS UNITES DISPOSITION DES COMPOSANTS UNITÉ STANDARD TABLEAU ELECTRIQUE EVAPORATEUR BATTERIE COMPRESSEUR DISPOSITION DES COMPOSANTS UNITÉ STANDARD ET MODULE HYDRAULIQUE EAC/EAR 0251S-0291S-0351S-0431S EVAPORATEUR POMPE D'EAU ECRAN INTERRUPTEUR BATTERIE GÉNÉRAL (OPTION) VASE D'EXPANSION 1.375 • • • mode •... - Page 18 1.- CARACTERISTIQUES GENERALES 1.9.- DIMENSIONS UNITES DISPOSITION DES COMPOSANTS UNITÉ STANDARD EVAPORATEUR BATTERIES EAC/EAR 0472S-0552S-0672S-0812S INTERRUPTEUR 1.195 GÉNÉRAL(OPTION) ECRAN TABLEAU ELECTRIQUE • • • • • mode ALIMENTATION 1.960 ELECTRIQUE 1.375 ENTRÉE D'EAU COMPRESSEURS TABLEAU SORTIE D'EAU ELECTRIQUE DISPOSITION DES COMPOSANTS UNITÉ...
-
Page 19: Options Disponibles
1.- CARACTERISTIQUES GENERALES Unité version Unité version 1.10.- OPTIONS DISPONIBLES Unité version hydraulique hydronique basique Sectionneur général Filtre d'eau + contrôleur de débit d´eau inclus inclus Option résistance électrique de l´échangeur de plates + grille de protection de batteries. Vanne d´injection de gaz chaud Protection 3 phases Manomètre haute et basse pression Batterie avec troutement... - Page 20 1.- CARACTERISTIQUES GENERALES 1.10.- OPTIONS DISPONIBLES VANNE D´ISOLEMENT DE L´UNITÉ. Placer à l´entrée et à la sortie d´eau de l´unité isolent l´unité du circuit d´eau de l´installation pour réaliser les opérations de service et maintenance de l´unité. PLOTS ANTIVIBRATOIRE EN CAOUTCHOUC. Placer dessous la basse de l´unité...
-
Page 21: Installation
Si c’était le cas, vous pouvez refuser l’unité en informant de votre décision le Département de Distribution de LENNOX et en expliquant la raison du refus de la machine sur le bon de livraison de la société de transport. Toute réclamation postérieure adressée au département de Distribution de LENNOX motivée par ce type d’anomalie ne pourra être retenue au titre de la garantie. -
Page 22: Espace Libre Pour L'installation
2.- INSTALLATION 2.3.- ESPACE LIBRE POUR L’INSTALLATION Espace libre autour de l’unité, pour les opérations de maintenance. ANCRAGES POUR L´INSTALLATION DEGAGEMENT POUR L'ENTRETIEN EN BASE EAC/EAR 0091S-0111S-0151S-0191S-0211S 1195 3 m. ( *) 1145 • • • • • mode o / 14 1 m. -
Page 23: Installation De L´unité
2.- INSTALLATION 2.4.-INSTALLATION DE L´UNITÉ POUR INSTALLER L´UNITÉ. Sortie d´air - Les unités pompe à chaleur dans le cycle de dégivrage conduit d´sortie d´air produisent grand quantité d´eau qui vient du dégivrage dans les batteries. si on veut évacuer cet eau, installez un égouttoir auxiliair étanche par dessous de l´unité... - Page 24 2.- INSTALLATION 2.4.-INSTALLATION DE L´UNITÉ 1.- L’ensemble ECOLEAN et le refroidisseur doivent être installés à l’extérieur 2.- Voir le croquis des distances minimales pour l’accès - entrée d’air au niveau des batteries dans le paragraphe sur le placement de l’unité. 3.- Monter l’unité...
-
Page 25: Important
2.- INSTALLATION 2.4.-INSTALLATION DE L´UNITÉ IMPORTANT Lorsque la température extérieure du lieu où va être installé le système hydronique ou l’unité réfrigérant ou la pompe à chaleur peut être inférieure à 0 ºC, il est très important de prendre les précautions suivantes pour éviter la congélation de l´eau dans le circuit qui abîment les composants de l´unité: -Si l´unité... -
Page 26: Connexion Electrique
2.- INSTALLATION 2.7.- CONNEXIONS ELECTRIQUES - AVANT D’EFFECTUER LES CONNEXIONS ELECTRIQUES, VEILLEZ A CE QUE LES SECTIONNEURS ELECTRIQUES SOIENT OUVERTS. - POUR EFFECTUER LES CONNEXIONS ELECTRIQUES, SUIVEZ LES INSTRUCTIONS DU SCHEMA ELECTRIQUE FOURNI AVEC L’UNITE. TRIPHASIQUES 400V TRIPHASIQUES 230V MONOPHASIQUES 230V ALIMENTATION UNITES 3N ~ 400V - 50 Hz + PE... -
Page 27: Mise En Marche Et Fonctionnement
3.- MISE EN MARCHE ET FONCTIONNEMENT 3.1.- PROCEDURE DE MISE EN MARCHE PREPARATION DE LA MISE EN MARCHE Avant de mettre en marche l’unité, vérifier les éléments suivants. 1.- Vérifier que le voltage correspond à celui indiqué sur la plaque de caractéristiques. 2.- Vérifier que l’alimentation du circuit de contrôle est branchée selon le schéma électrique. -
Page 28: Vérification Du Débit D'eau
3.- MISE EN MARCHE ET FONCTIONNEMENT 3.2.- VÉRIFICATION DU DÉBIT D'EAU C´est très important que l´unité fonctionne avec le débit d´eau correcte. Laisser l´unité fonctionner avec un débit minimum est très dangereux, pouvant causer des dommages graves dans les composants comme l´interchangeur de plaque. -
Page 29: Résistance Corrosion Au Cuivre Et Du Acier Inoxydable
3.- MISE EN MARCHE ET FONCTIONNEMENT 3.3.- RÉSISTANCE Á LA CORROSION DE CUIVRE ET DU ACIER INOXYDABLE DE L´ÉCHANGEUR DE PLAQUE. ASPECT À MESURER ET ANALYSER DANS L´EAU DU CIRCUIT. La matériel de la résistance donne un parfait description de corrosion surtout si c´est une résistance d´aluminium type AISI 316 pure dans l´eau avec un nombre important de facteur chimique. -
Page 30: Maintenance
LA MAINTENANCE PREVENTIVE EVITE DE COUTEUSES REPARATIONS. PAR CONSEQUENT: Nouer recommandons un maintenance régulier et approprié du refroidisseur sur LENNOX. A ce sujet il est recommandable demander le distributeur sur le contrat de service et maintenance. Avec ce propos c´est nécessaire demander au service et maintenance pour contrôler les suivant points dépendant des conditions de travail, il faut une révision au moins de... -
Page 31: Maintenance Corrective
4.- MAINTENANCE 4.2.- MAINTENANCE CORRECTIVE IMPORTANT AVANT TOUTE INTERVENTION SUR L’UNITÉ, ASSUREZ-VOUS QUE CETTE DERNIERE EST BIEN HORS TENSION. S’il s’avère nécessaire de remplacer un composant du circuit frigorifique, suivez les recommandations suivantes : - Retirez toute la charge de produit réfrigérant de l’unité par le haut et par le bas, via les soupapes situées sur la section extérieure et effectuez un léger vide par mesure de sécurité. -
Page 32: Diagnostic De Panne
4.- MAINTENANCE 4.3.- DIAGNOSTIC DE PANNE PROBLÈME CAUSE SOLUTION • Alimentation non connectée. • Vérifier l’alimentation électrique. • Interrupteur principal sur ARRET. • Connecter l’interrupteur principal • Il n’y a pas de débit d’eau. • Démarrer la pompe à eau (et vérifier la présence d’air dans le circuit). - Page 34 Fax : + 33 4 72 23 20 28 e-mail : marketing@lennoxdist.com www.lennoxeurope.com Conformément à l’engagement permanent de Lennox en faveur de la qualité, les caractéristiques, les valeurs nominales et les dimensions sont COD : MIL69F-0601 susceptibles de modification sans préavis, ceci n’engageant pas la responsabilité de Lennox.
