Procédure
Il s'agit d'une mesure de courant dérivé équivalent pour laquelle sont affi-
chés des courants qui circuleraient lors d'une mesure de courant dérivé
selon les dispositions concernant les appareils, avec une tension secteur
nominale égale à 1,06 fois la tension réelle. Il est généralement impossible
d'effectuer une mesure de courant dérivé selon les dispositions concer-
nant les appareils car, pour cela, les appareils doivent être isolés ou con-
nectés à une source de tension isolée de la terre.
Courant dérivé d'appareil équivalent I
Sélectionner la mesure I-EA, valider
Le courant dérivé équivalent est mesuré entre les conducteurs N et
L court-circuités et le conducteur de protection PE.
La résistance du circuit de mesure est de 2 kΩ pour VDE 0701/0702
pour correspondre à la résistance corporelle moyenne d'une personne.
Courant dérivé d'appareil équivalent I
Sélectionner la mesure I-EGA, valider
Le courant dérivé d'appareil équivalent est mesuré entre les conduc-
teurs N et L court-circuités et la sonde.
La résistance du circuit de mesure est de 1 kΩ pour VDE 0751 pour
simuler la résistance moyenne de patient.
GOSSEN METRAWATT GMBH
DIN VDE 070x / 2 K
EA
selon VDE 0751 / 1 K
EGA

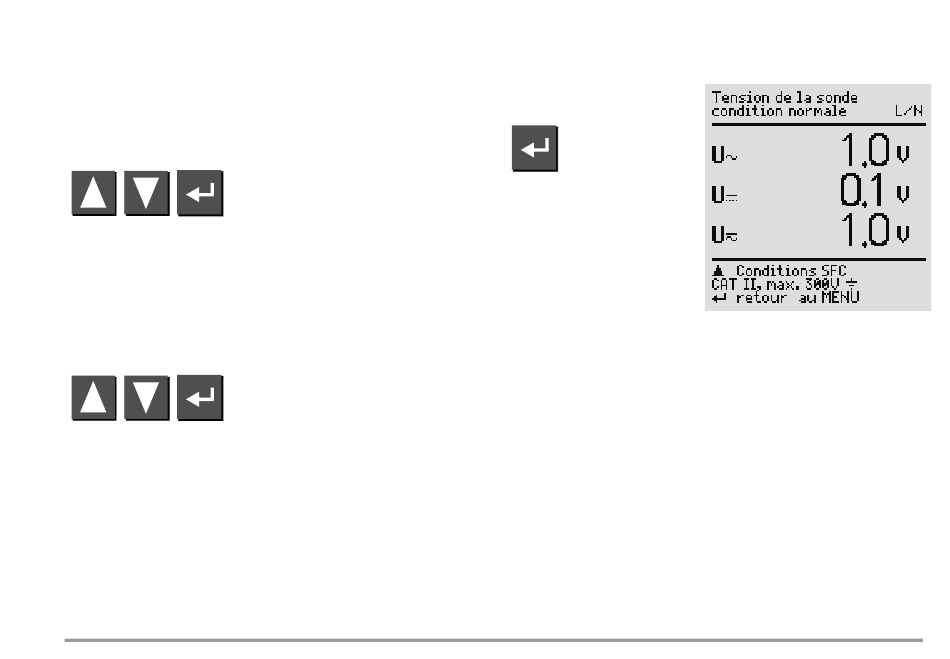

Tension de sonde U
9.5
– max. 300 V
Sonde
La tension entre la connexion secteur PE de l'appareil de contrôle et la
sonde est mesurée. Dans ce circuit de mesure, la sonde peut aussi faire
office de détecteur de phase.
Valider la mesure
U
Sonde
21
