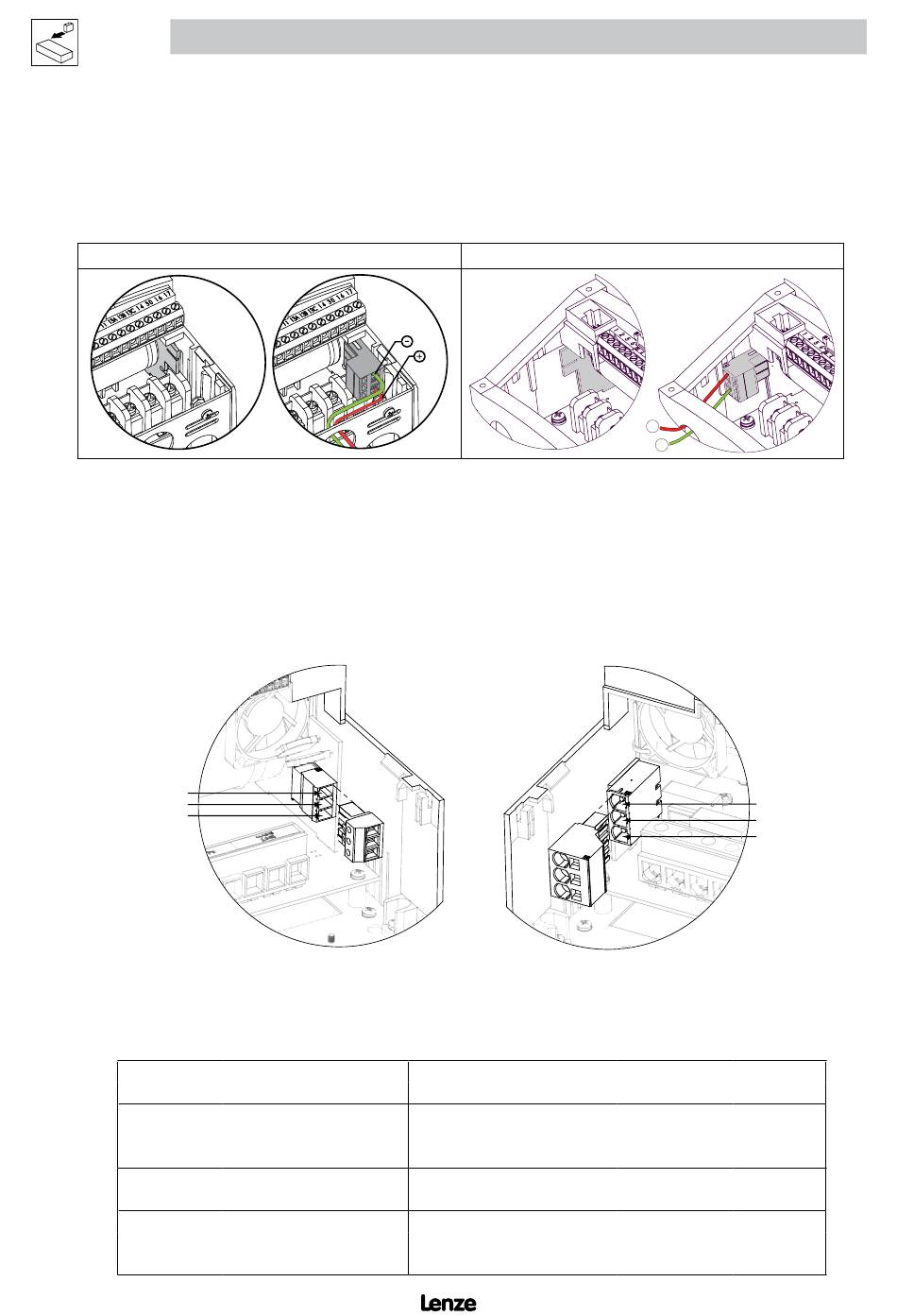

3.2.1.7 Raccordements de l'unité de freinage dynamique
Pour les modèles NEMA 1 et NEMA 4X jusqu'à une puissance assignée de 22 kW (30 hp), le raccordement de l'unité de
freinage dynamique s'effectue comme suit. Pour plus d'informations, consulter la documentation de l'unité de freinage
dynamique du SMV (DBV01).
NEMA 1 (IP31) jusqu'à 22 kW (30 hp)
Pour les modèles SMV de 30 à 45 kW (40...60 hp), un transistor de freinage dynamique est installé par défaut. Dans ce
cas, seul le raccordement d'un kit de résistance externe est nécessaire pour le fonctionnement en freinage dynamique.
Pour les entraînements de 30 à 45 kW (40...60 hp), les raccordements de la résistance de freinage dynamique sont
intégrés par défaut comme illustré sur la figure ci-dessous. Sur les modèles à 30 kW (40 hp), le raccordement de
l'unité de freinage dynamique se trouve sur le côté droit de l'entraînement et la séquence des bornes est la suivante
(de haut en bas) : B-, BRAKE et B+. Sur les modèles à 37.5/45 kW (50/60 hp), le raccordement de l'unité de freinage
dynamique se trouve sur le côté gauche de l'entraînement et la séquence des bornes est la suivante (de haut en bas) :
B+, BRAKE et B-.
B-
BRAKE
B+
Les kits de résistance externes doivent être raccordés aux bornes B+ et BRAKE (pas de raccordement à B-). Les
tableaux suivants contiennent des informations sur la sélection du kit de résistance externe. Pour activer la fonction de
freinage dynamique sur les modèles de 30 à 45 kW (40...60 hp), voir le paramètre P189.
Convertisseur SMV 400/480 V CA
Type
ESV303**4T**
ESV373**4T**
ESV453**4T**
Convertisseur SMV 600 V CA
Type
ESV303**6T**
ESV373**6T**
ESV453**6T**
18
Installation
40HP (30kW)
Hp kW
40 30
50 37
60 45
Hp kW
40 30
50 37
60 45
NEMA 4X (IP65) jusqu'à 22 kW (30 hp)
50/60HP (37.5/45kW)
Kit de résistance
Résistance (W) Puissance (W)
23.5 1020
17 1400
17 1400
Kit de résistance
Résistance (W) Puissance (W)
35 1070
24 1560
24 1560
+
-
B+
BRAKE
B-
N° de catalogue N° SAP
841-013 13317724
841-015 13317626
841-015 13317626
N° de catalogue N° SAP
841-014 13317624
841-016 13317628
841-016 13317628
