4

Montage

ATTENTION – Blessures légères
Des valeurs de paramètre erronées peuvent
déplacer la vanne de manière inopinée. Ce qui
peut entraîner des défaillances de processus
susceptibles de causer des blessures !
Avant de remettre en service un positionneur
précédemment utilisé à un autre emplacement, il
faut toujours restaurer les réglages usine de
l'appareil. Ne jamais lancer l'auto-équilibrage
automatique avant de restaurer les réglages
usine !
4.1

Conditions de service sur le lieu d'installation

IMPORTANT (REMARQUE)
Avant le montage, vérifier si le positionneur
satisfait les exigences en matière de réglage et de
sécurité technique appliquées à l'emplacement
de montage (entraînement ou composant de
réglage).
Voir le chapitre « Caractéristiques techniques », à
la page 30.
4.2 Montage mécanique
4.2.1 Généralités

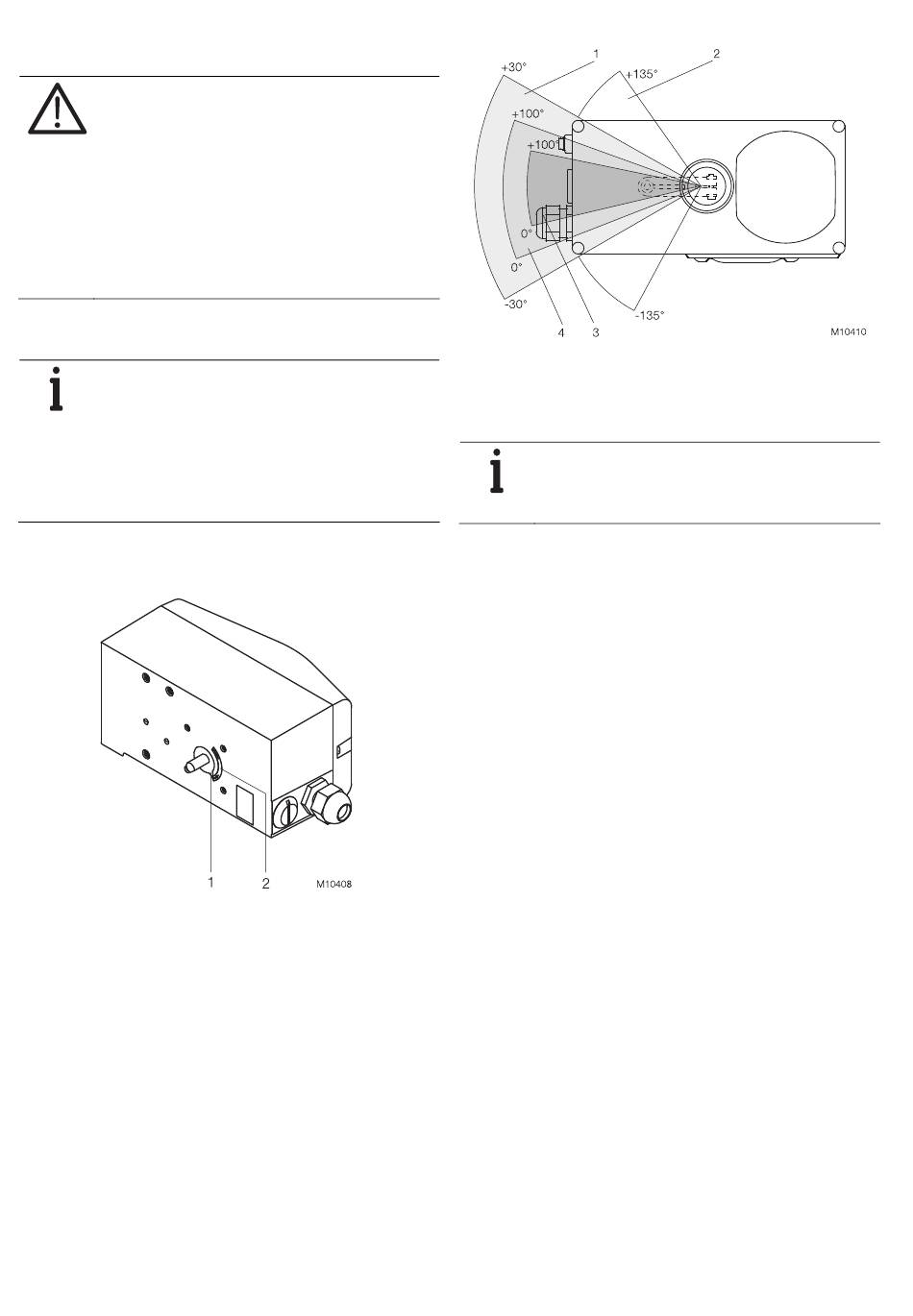

Fig. 3: Plage de travail
La flèche (1) sur l'axe de l'appareil (position du signal de
retour de position) doit se déplacer à l'intérieur de la plage (2)
marquée par les flèches.
10 CI/EDP300-FR | PositionMaster EDP300
Fig. 4: plage du positionneur
1 Plage du capteur pour entraînements linéaires | 2 Plage du
capteur pour les entraînements pivotants |
3 Plage de travail pour entraînements linéaires |
4 Plage de travail pour entraînements pivotants
IMPORTANT (REMARQUE)
Veiller lors du montage à la conversion correcte
de la course de réglage ou de l'angle de rotation
pour le signal de retour de position !
La plage d'angle de rotation maximale pour le signal de retour
de position est de 60° en cas de montage sur des
entraînements linéaires et de 270° sur des entraînements
pivotants. L'angle minimal est toujours de 25°.
