5.3 Mise à l'échelle de l'affichage des résultats
Lorsque des valeurs limites sont configurées pour les tâches de mesure, les règles fon-
damentales de mise à l'échelle suivantes s'appliquent :
o
o
Si aucune valeur limite n'est configurée pour les mesures, la mise à l'échelle du dia-
gramme en barres est préconfigurée sur les valeurs indiquées dans le tableau. Si une me-
sure dépasse la plage préconfigurée, les limites sont ajustées. La valeur de mesure concer-
née correspond alors à 100 % de la plage d'affichage.
Exemple :
o
o
1
Si plusieurs valeurs de mesure dépassent une valeur d'alarme, la règle s'applique à la valeur de mesure avec le dépassement pro-
portionnellement le plus grand
VIBSCANNER 2
Valeur de mesure < valeur d'alarme (rouge), puis :
valeur d'alarme = 90 % de la plage d'affichage maximale.
Valeur de mesure > valeur d'alarme (rouge), puis :
1
valeur de mesure
= 90 % de la plage d'affichage maximale.
Toutes les autres barres sont ensuite mises à l'échelle en lien avec cette barre dé-
terminante.

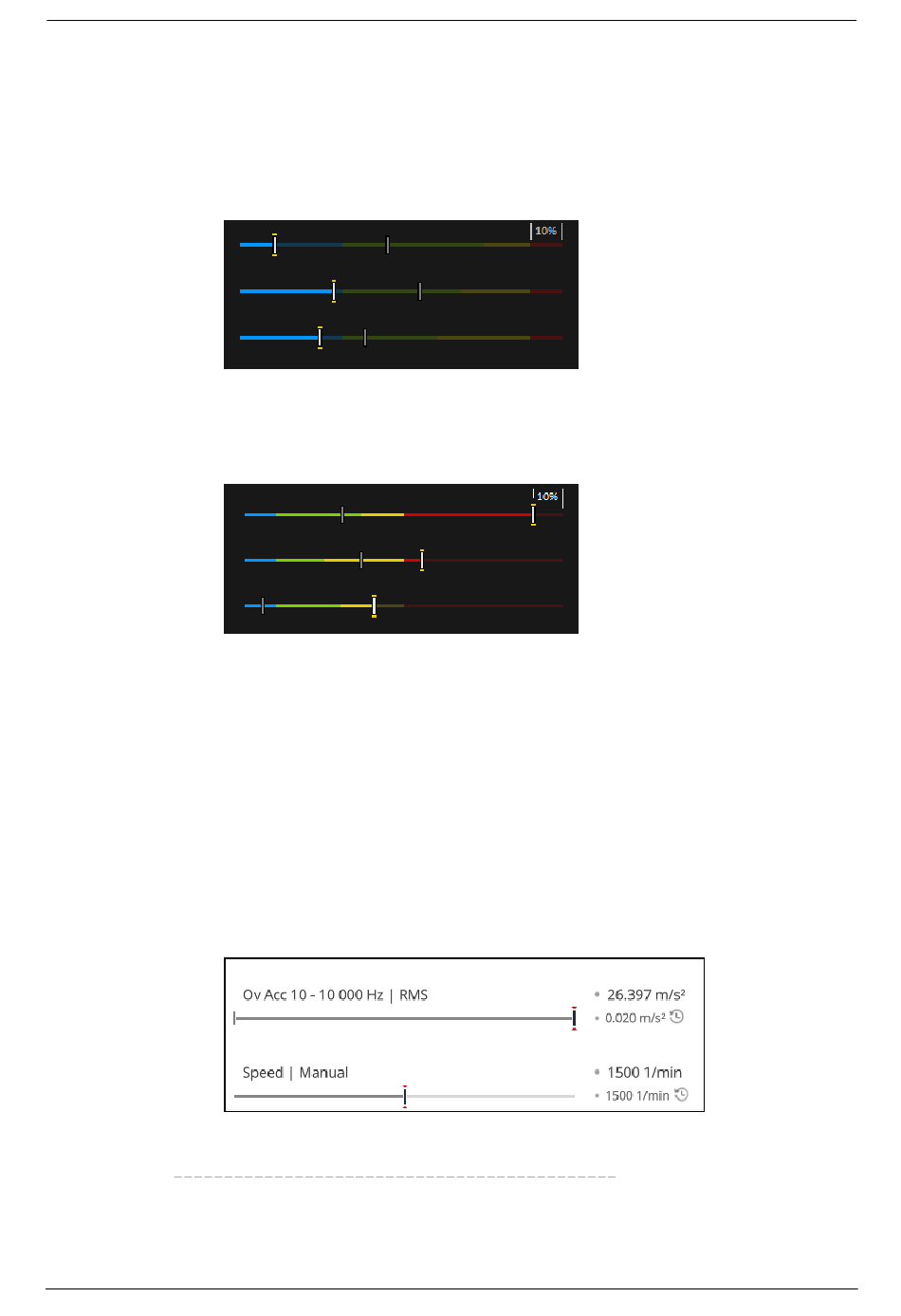

La mesure des vibrations dépasse la plage préconfigurée (0...10 m/s²). La valeur me-
surée est de 26,397 m/s². Cette valeur correspond à 100% sur l'échelle.
La mesure de la vitesse de rotation (vitesse) se situe dans la plage préconfigurée
(0...3 000 1/min) : la valeur de mesure est mise à l'échelle en conséquence (50 %)
5 - Annexe
105
