Installation
fixé au mur
crochet
à ressort

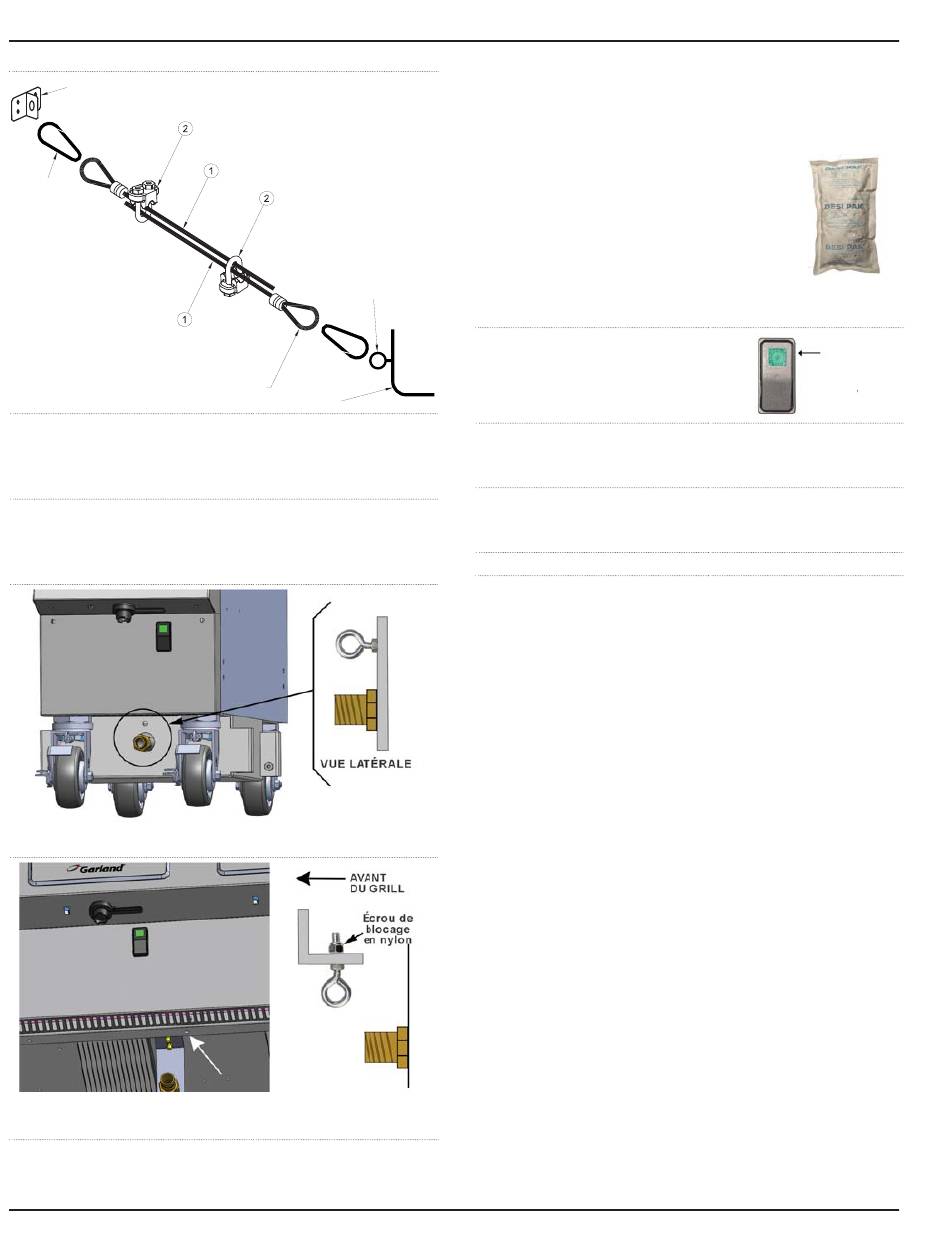

6. Fixer l'un des crochets à ressort au support sur le mur
et l'autre extrémité sur le boulon à oeil (gril). Régler
la distance appropriée du câble 1 et serrer les deux
colliers 2 pour fixer les deux câbles.
7. Tester la tension du câble en déplaçant le gril, le
mouvement du gril ne doit placer aucune tension sur
le connecteur ou le dispositif de déconnexion rapide
ou sa tuyauterie associée.
Figure A - un (1) plateau
Figure B - deux et trois (1&2) plateaux
Sachets « Desi Pak » du gril.
28
boulon à oeil
boucle
appareil
•
Les sachets Desi Pak sont uniquement conçus pour
être laissés à l'intérieur du gril durant l'expédition et le
stcokage de l'équipement. Les sachets Desi Pak sont
conçus pour protéger les composants électroniques
en contrôlant les niveaux d'humidité à
l'intérieur de l'équipement.
•
Garland recommande vivement que
ces sachets restent dans l'équipement
lorsque les grils sont stockés et non
utilisés.
Retirer les sachets « Desi Pak » du gril.
1. Couper le commutateur
principal d'alimentation
vert du gril à double-coque
(voyant vert éteint)
2.
Retirer les deux vis cruciformes situées de chaque
côté du panneau avant en dessous de l'interface
utilisateur et les ranger en lieu sûr.
3.
Déplacer doucement le panneau vers le haut puis à
l'écart du gril, en prêtant particulièrement attention
aux câbles et aux connecteurs. Retirer les sachets.
4.
Réinstaller le couvercle et serrer les vis.
Raccords de gaz et dimensionnement de la
tuyauterie :
•
La taille de la tuyauterie à gaz est très importante. Si la
conduite est trop petite, la pression de gaz au niveau
de l'admission du brûleur sera basse. Ceci causera un
recouvrement lent et un allumage retardé. La conduite
de pression de gaz entrant doit être au minimum de
1-1/2 po. Un gril à 3 plateaux requiert un branchement
de 3/4 po et un gril à 1 plateau requiert un
branchement de 1/2 po. Le gril à 2 plateaux peut
disposer d'un branchement de 1/2 po ou 3/4 po.
•
Avant de brancher un nouveau tuyau, ce dernier
doit être purgé afin d'éliminer toute particule
étrangère. Ce particules risquent de causer un mauvais
fonctionnement.
•
Lors de l'utilisation d'un étanchéifiant, utiliser de
petites quantités sur les filetages mâles uniquement.
Utiliser un étanchéifiant non affecté par l'action
chimique du gaz propane. Éviter d'appliquer
l'étanchéifiant sur les deux premier filets afin de ne pas
obstruer les orifices du
brûleur et la valve de commande.
•
Faire vérifier par l'installateur toute la plomberie à gaz avec
une solution savonneuse pour rechercher des fuites. NE
PAS utiliser d'allumettes, de bougies ou d'autres sources
d'allumage dans la recherche de fuites.
•
Examiner la plaque signalétique afin de déterminer le
type approprié de gaz avant de brancher la déconnexion
rapide ou la tuyauterie de l'alimentation en gaz du
bâtiment.
Numéro de pièce 4600921frf — Rev 8 (French)
Section 2
Le voyant vert
indique que
.
l'alimentation
du gril est sur
« MARCHE »
