Istruzioni per l'uso
Garantire la compatibilità
Rischio di danni materiali causati da combinazi-
oni inappropriate di prodotti
>> Le specifiche di tutti i prodotti utilizzati devono corri-
spondere o essere comprese nell'intervallo specifi-
cato.
Tab. 36: Garantire la compatibilità
4.2

Installazione su parete

Rischio di lesioni provocate da condizioni ambi-
entali inappropriate
>> Controllare la struttura della parete prima di installare
o scegliere un luogo sicuro per l'installazione.
>> Prestare attenzione ai cavi elettrici ed altri fili che si
trovano dietro l'intonaco, e non danneggiarli!
>> Non installare il prodotto in luoghi esposti alla luce
diretta del sole o artificiale. Questo contribuisce all'af-
faticamento della vista.
Pericolo di danni materiali provocati da condizi-
oni ambientali inappropriate
>> Lasciare spazio sufficiente intorno al prodotto ed
all'intero sistema per garantire un'adeguata ventila-
zione e la mobilità.
Tab. 37: Installazione su parete

4.2.1 Preparazione

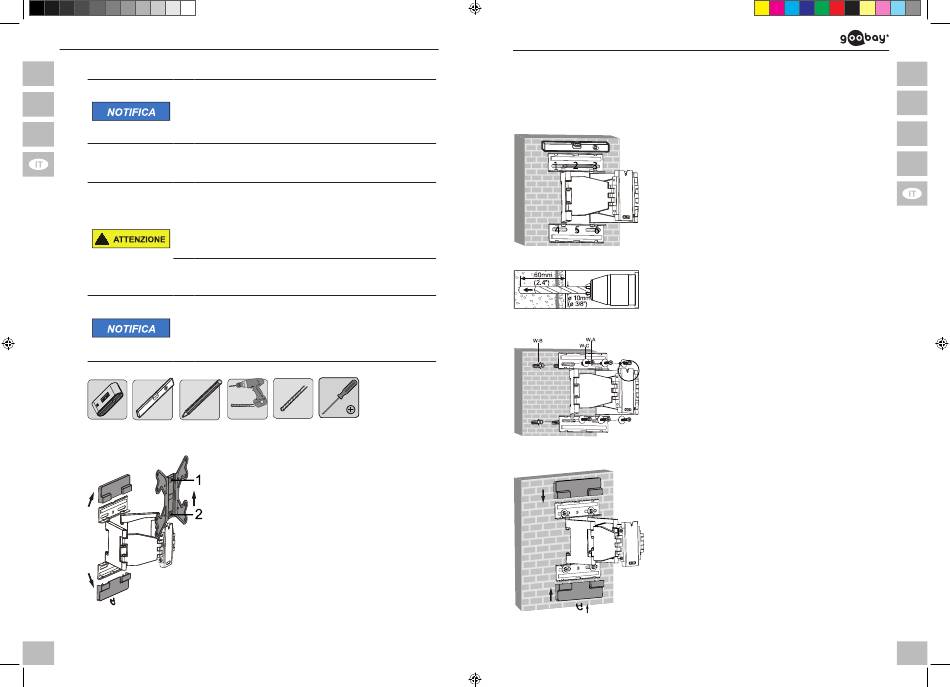

Fig. 34: Rimozione di coperture in plastica e piastra
VESA
52
69295 manual_V3.indd 52-53
1. Rimuovere i due coperchi in plastica
del supporto a parete (A) facendo
scorrere il superiore coperchio in
plastica in avanti e verso l'alto e il
inferiore coperchio in plastica in
avanti e verso il sotto.
2. Rimuovere la piastra VESA sollevan
dolo in avanti e verso l'alto dalla sua
guida.
Assicurarsi che le viti 1 e 2 bloccati nella
piastra VESA.
3.

4.2.2 Esecuzione

1.
2.
3.
Utilizzare la piastra a parete (A) come stampo.
Fig. 35: Allineamento e marcatura
4.
Fig. 36: Esecuzione dei fori
5.
6.
Fig. 37: Installazione su parete
7.
Fig. 38: Rimontare la coperchi in plastica
Girare il dado M8 (D) in senso orario
per avvitare 1 circa 2-3 giri fino a
quando il montaggio senza bloccare.
Prima di perforare la parete, prestare
attenzione ai cavi elettrici ed altri fili
che si trovano dietro l'intonaco, e non
danneggiarli!
Utilizzare una livella a bolla per
segnare i fori sulla parete.
Segnare i fori 1-6 con una matita.
Praticare i fori profondi 60mm con un
trapano da cemento e punta da
10mm.
Inserire un tassello (W-B) in ogni
foro.
Fissare il supporto da parete (A) con
le viti a parete (W-A), le rondelle
(W-C), che la tacca è rivolto verso
l'alto della piastra VESA.
Rimontare la coperchi in plastica
copre il montaggio a parete (A).
