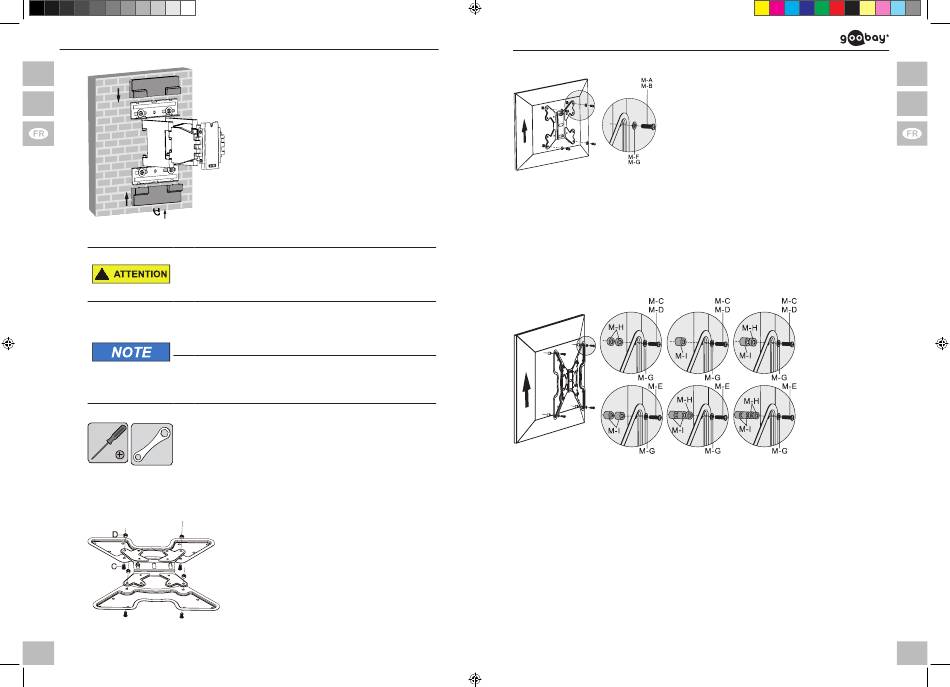

Fig. 27:
4.3 Montage de l'écran plat
Risque de blessures par trébuchement ou par
chute
>> Placez, transportez et installez le produit, les pièces
et les accessoires en toute sécurité.
Risque de dommage matériel causé par une pro-
cédure inappropriée
>> Serrez les vis modérément pour éviter
d'endommager le filetage.
>> Ne positionnez JAMAIS l'écran devant durant
l'installation!
>> N'endommagez pas l'écran plat en utilisant des vis
trop longues.
Tab. 28: Montage de l'écran plat
B
B
Fig. 28: Montage de l'écran plat
38
69295 manual_V3.indd 38-39
7. Monter les couvercles en plastique
sur le TV support mural (A).
Monter les couvercles en plastique
1. Mesure de l'espacement des trous
de montage de votre écran plat.
2. Assemblez les écrans plats de VESA
tailles 100x100mm, 100x200mm et
200x200mm décrit directement sur la
plate VESA comme décrit dans les
sections 4.3.1 et 4.3.2.
3. Monter par connecter des écrans
plats de VESA tailles 300x300m,
400x200mm et 400x400mm par plate
VESA abord avec les vis (C) et les
écrous (D) avec l'adaptateur VESA
(B).
4.3.1 Ecrans plats avec face arrière plane
1.
2.
Assurez-vous que l'écrou M8 (D) prémonté
se trouve sur la vis 1 et est situé sur les
écrans plats principaux tels que décrits dans
Fig. 29: Ecrans plats avec face arrière plane
le chapitre 4.2. Cet écrou détient plate VESA
et l'écran plat lors du montage de la support
murale.
4.3.2 Ecrans plats avec face arrière courbée
Fig. 30: Ecrans plats avec face arrière courbée
1.
2.
Assurez-vous que l'écrou M8 (D) prémonté se trouve sur la vis 1 et est situé sur
les écrans plats principaux tels que décrits dans le chapitre 4.2. Cet écrou
détient plate VESA et l'écran plat lors du montage de la support murale.
Posez l'écran plat verticalement sur
une surface souple, large ou sur un
mur et proté gez-le contre les rayures
et le renversement.
Monter la plate VESA avec les
rondelles et les vis, ajuster à votre
écran plat, des écrans plats en arrière
comme montré.
Posez l'écran plat verticalement sur
une surface souple, large ou sur un
mur et protégez-le contre les rayures
et le renversement.
Monter la plate VESA avec les
rondelles, les vis et les rondelles
d'espacement TV, ajuster à votre
écran plat, des écrans plats en arrière
comme montré.
