TENOR

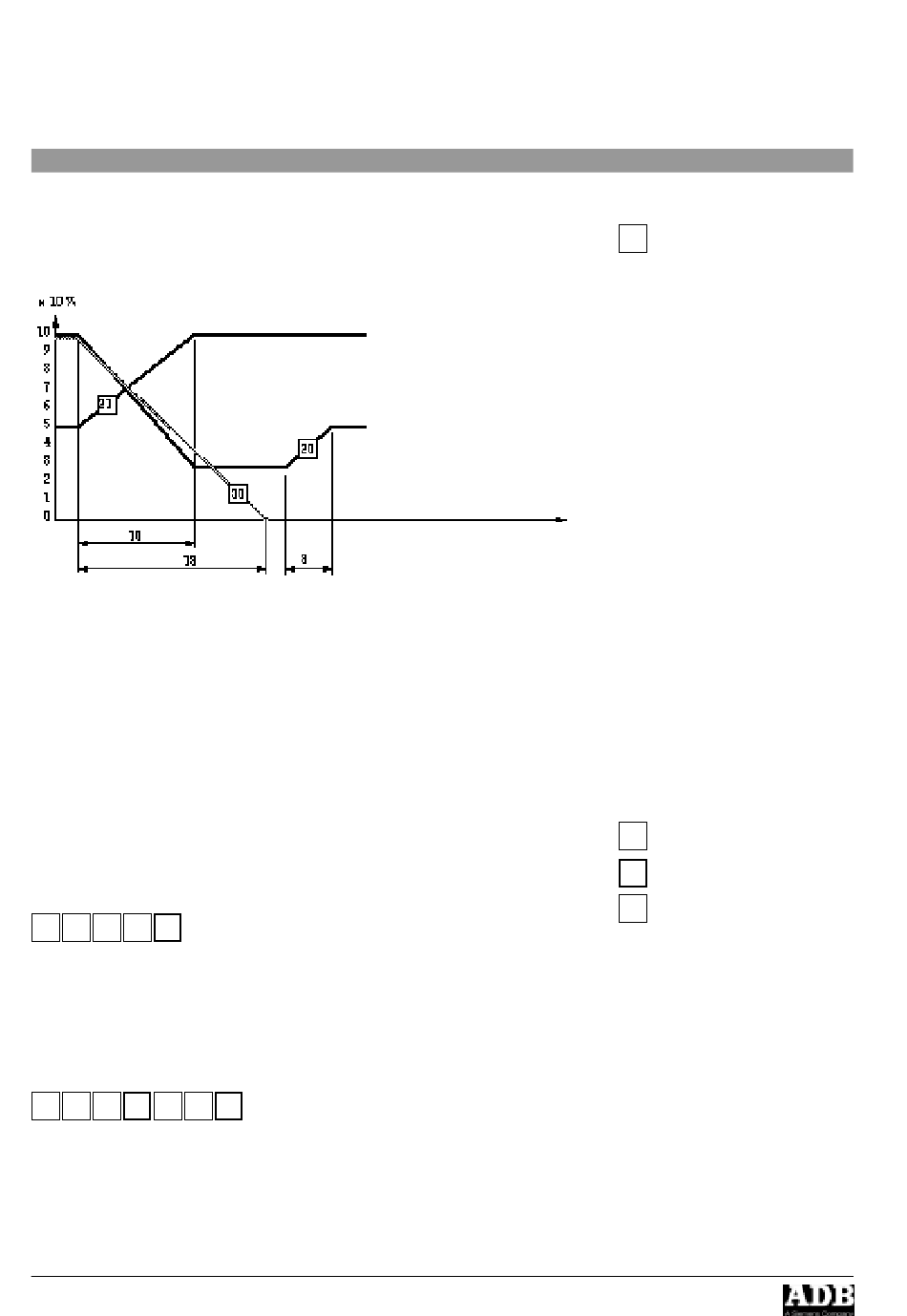

Cas N° 4.a
Un circuit avec un temps de descente différent et un même moment de
départ que celui d'un transfert. Ce circuit avait été préalablement monté
séparément (voir cas 1 à 3 ci-avant).
Solution
Créer une mémoire de commande agissant sur le registre contenant ce circuit.
Exemple
Suite du cas N° 1.a, dans la mémoire 21, le circuit 20 est à 40 % et le circuit 21
est à 100 %.
Dans la mémoire 22, le circuit 20 est à 90 % et le 21 est à 30 %.
La durée du transfert est de 10 sec.
Le circuit 30 doit descendre à 0 % en 18 sec.
Préparation
• dans la mémoire 800 (qui est hors séquence), mettre le circuit 30 à 100
% avec descente de 18 sec.
• programmer la mémoire 21.5 (qui suit la mémoire 21 dans la séquence)
comme ci-dessous.
REG
%
0
P
TRA
12
DEP
ce qui signifie
REG 12 % 0
: mise du registre à l'intensité 0 %
P
: sélectionner le registre préparation
TRA DEP
: départ de la mémoire 32
• programmer la mémoire 22.5 (qui suit la mémoire 22 dans la séquence)
comme ci-dessous.
REG ERA ERA TEM REG
P
12
OUT
12
ce qui signifie
REG 12 ERA ERA
TEM OUT REG 12
P
TRA DEP
Suite séquentielle des mémoires :
Chap. 8 - page 108
Révision : 004
TRA
DEP
: effacer le registre 12
: mise hors temporisation du registre
: sélectionner le registre préparation
: départ de la mémoire suivante
21 - 21.5 - 22 - 22.5
Cliquez l'icône "TRANSF"
TRA
NSF
après avoir atteint l'écran de
programmation
Temps
en
e
second
Pousser une touche
Cliquer une icône
Pour accéder à "TEM IN" et
REG
IST
"TEM OUT", cliquez l'icône
"REGIST"
