L MAX - Ø 60/100 mm
BAXI (Natalini) - Duravent - Centrotherm
A B
C D
E F
G
H

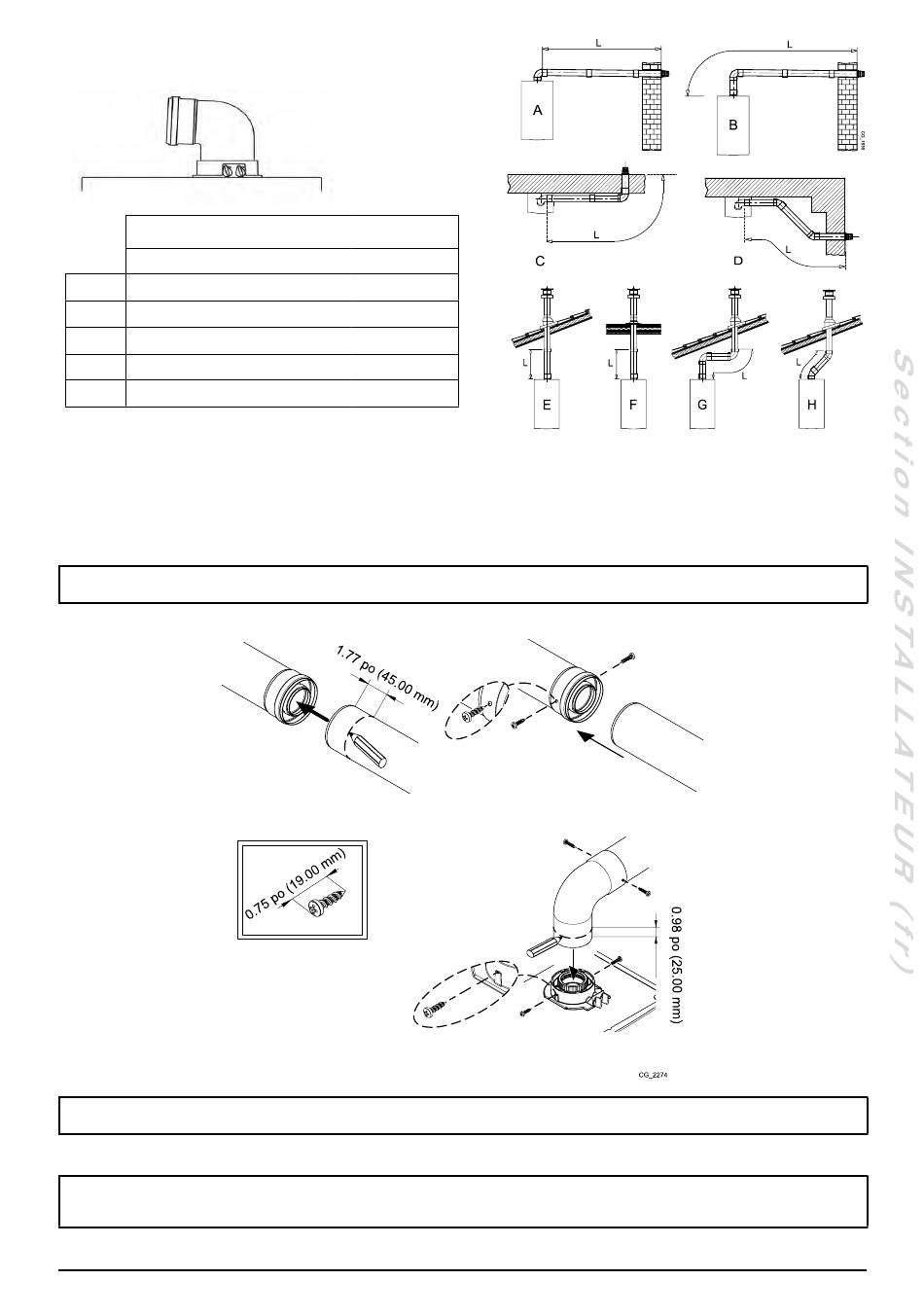

Emplacement de la vis pour la ventilation concentrique
Deux vis doivent être fixées à travers le tuyau d'entrée extérieure à l'arrière des joints d'étanchéité, à des distances égales,
approximativement 180º entre eux. À noter que les vis utilisées ne doivent pas être d'une largeur supérieure aux vis de métal
no 8 ½, et elles doivent être recouvertes de zinc. La longueur de ces vis doit être de 0.75 po (19.00 mm). Si les vis ne sont pas
fournies par le fabricant de ventilation avec les produits de ventilation, vous devez fixer ensemble les tuyaux à l'aide de vis avec
les mêmes caractéristiques trouvées dans le marché local.
ATTENTION
Pour fixer le premier coude (ou le premier tuyau coaxial) à la tourelle de la chaudière, utiliser uniquement les vis
fournies dans le sachet plastique placé sur la tourelle.
Exemple pour le conduit de fumées BAXI (Natalini). Pour les autres constructeurs de conduite de fumèes voir les instructions sur
leurs emballages.
AVERTISSEMENT
Avant de fixer les vis, s'assurer que le tuyau a été poussé dans l'extrémité de joint d'étanchéité de l'autre tuyau, d'un
minimum de 1 3/4" (45 mm).
INFORMATIONS IMPORTANTES
Pour insérer les tuyaux, n'utiliser que la graisse de silicone fournie avec les tuyaux d'échappement. La graisse de
silicone doit être utilisée uniquement dans le petit joint des tuyaux d'échappement. Ne pas utiliser d'autres types de
graisse. Ne pas appliquer au gros joint.
32.80 pi /
10.00
m
29.52 pi /
9.00
m
32.80 pi /
10.00
m
26.24 pi /
8.00
m
29.52 pi /
9.00
m
61
7703473 (02-12/19)
